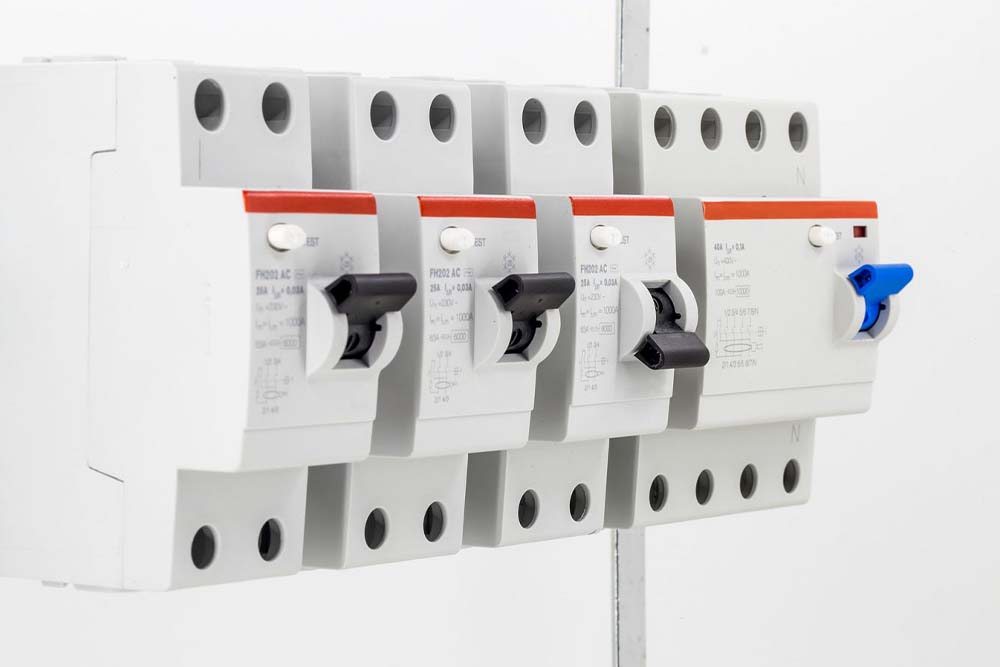

انواع فیوز مینیاتوری
انواع فیوز مینیاتوری بهعنوان یکی از اصلیترین تجهیزات حفاظتی در مدارهای برق ساختمان و صنعت شناخته میشوند. این فیوزها وظیفه دارند در زمان بروز اتصال کوتاه یا اضافهبار، مسیر جریان را سریع و ایمن قطع کنند تا از آسیب به سیمکشی و تجهیزات الکتریکی جلوگیری شود.
فیوز مینیاتوری دارای دستهبندیهای مختلفی است که در این بخش تنها نام آنها ذکر میشود و در ادامه مقاله درباره انواع فیوز مینیاتوری از نظر جریان، تیپ و تعداد پل بهطور کامل توضیح خواهیم داد. این دستهبندیها باعث شدهاند انتخاب فیوز مناسب برای هر مدار اهمیت زیادی داشته باشد.
در میانه بررسیها لازم است بدانید که انواع فیوز مینیاتوری تنها به جریان و تیپ محدود نمیشود، بلکه از نظر ویژگیهای فنی دیگر نیز تنوع زیادی دارد. برای مثال، این فیوزها بر اساس فرکانس کاری در مدل های مخصوص شبکه های 50 هرتز یا سیستمهای صنعتی با فرکانس بالاتر تولید میشوند.
از نظر قدرت قطع نیز تنوع زیادی دارند و توان آن ها معمولاً بین 6kA تا 15kA متغیر است که نشان دهنده توان فیوز در کنترل اتصال کوتاههای شدید بدون آسیب دیدگی است. همچنین رنج استاندارد جریان نامی در این مدل ها از حدود 2 آمپر شروع شده و تا 63 آمپر ادامه پیدا میکند.
ولتاژ کاری یکی دیگر از معیار های مهم تنوع این محصول است و تعیین می کند فیوز مناسب مدار های تکفاز، سهفاز یا تجهیزات صنعتی باشد. روی بدنه این فیوزها نیز نمادها و کد های استاندارد درج می شود که اطلاعات کاملی درباره نوع عملکرد، ولتاژ، جریان نامی و استاندارد های ساخت ارائه میدهد.
انواع کلید مینیاتوری براساس پل
انواع کلید مینیاتوری براساس پل به چهار دسته اصلی تقسیم میشوند و انتخاب بین آنها نقش مهمی در ایمنی مدار و عملکرد صحیح تجهیزات دارد. منظور از پل تعداد خطوطی است که کلید میتواند همزمان کنترل کند. هرچه تعداد پلها بیشتر باشد، کلید قابلیت بیشتری در مدیریت فازها و نول خواهد داشت. این موضوع بهویژه در سیستمهای صنعتی و سهفاز اهمیت زیادی دارد، چون قطع ناقص جریان میتواند باعث سوختن تجهیزات یا بروز نوسانات شدید شود. در ادامه، هرکدام از این پلها را بهصورت کامل و با جزئیات بررسی میکنیم تا انتخاب دقیقتری داشته باشید.
کلید مینیاتوری تکپل (1P)
کلید مینیاتوری تکپل سادهترین و پرکاربردترین مدل در بین انواع فیوز مینیاتوری است. این مدل تنها یک مسیر فاز را کنترل میکند و به همین دلیل عمدتاً در مدارهای تکفاز خانگی مورد استفاده قرار میگیرد. از روشنایی اتاقها گرفته تا پریزهای عمومی، بیشتر مدارهای روزمره با کلیدهای تکپل ایمنسازی میشوند.
مزیت بزرگ کلید مینیاتوری تک پل سادگی نصب و قیمت مناسب آن است. همچنین به دلیل ابعاد کوچک، در تابلوهای برق خانگی فضای کمی اشغال میکند. با این حال، چون فقط فاز را قطع میکند، امنیت آن در مقایسه با مدلهای دوپل کمتر است. اما همچنان انتخابی ایدهآل برای کاربردهایی است که نیاز به قطع کامل نول ندارند.
کلید مینیاتوری تکپل + نول (1P+N)
در میان انواع فیوز مینیاتوری در این مدل، فاز توسط واحد حفاظتی قطع میشود اما نول نیز همزمان و به صورت مکانیکی از مدار جدا میشود. این ساختار باعث افزایش امنیت مدار میشود زیرا هنگام بروز خطا، هیچ بخشی از مسیر جریان برقدار باقی نمیماند. کلید 1P+N برای سیستمهای تکفاز حساس، تابلوهای برق اداری، مدارهای روشنایی خارجی و فضاهایی که احتمال نوسان یا برگشت جریان وجود دارد، انتخابی بسیار مطمئنتر از تکپل معمولی است. مزیت دیگر این مدل، اشغال فضای کمتر نسبت به یک کلید دوپل کامل است.
کلید مینیاتوری دوپل (2P)
کلید مینیاتوری دوپل از دیگر انواع فیوز مینیاتوری است که هم فاز و هم نول را همزمان قطع میکند؛ این ویژگی باعث افزایش ایمنی در مدارهایی میشود که احتمال نشت جریان یا برگشت برق در نول وجود دارد. استفاده از این مدل بهویژه در مدارهای روشنایی بیرونی، تابلوهای عمومی یا مکانهایی که احتمال نوسان زیاد است، توصیه میشود.
یکی از مزیتهای مهم کلید مینیاتوری دو پل این است که در هنگام خرابی تجهیزات یا بروز اتصال کوتاه، قطع کامل مدار انجام میشود و دیگر هیچ بخشی از سیستم برقدار نمیماند. این موضوع علاوه بر جلوگیری از برقگرفتگی، باعث افزایش عمر کابلکشی و کاهش خطر آتشسوزی میشود. بنابراین کلیدهای دوپل نقش مهمی در ایمنی ساختمان دارند.
کلید مینیاتوری سهپل (3P)
در انواع فیوز مینیاتوری، کلید مینیاتوری سه پل مخصوص مدار های سهفاز طراحی شده است. در سیستم های صنعتی، موتورخانه ها، پمپ ها، جرثقیل ها و تجهیزات پرقدرت، سه فاز باید همزمان و هماهنگ محافظت شوند. کلید سهپل این امکان را فراهم میکند و در صورت بروز خطا، سه فاز را بهطور همزمان قطع میکند تا از سوختن موتور یا ایجاد نوسانهای شدید جلوگیری شود.
کلید مینیاتوری سه پل معمولاً قدرت قطع بالاتری نسبت به مدلهای تکفاز دارد و برای بارهای سنگین مناسب است. همچنین باعث میشود موتورهای سهفاز بهصورت متعادل محافظت شوند و در صورت بروز مشکل، از کار نمیافتند یا نیمسوز نمیشوند. استفاده از این کلید در تابلوهای صنعتی یک ضرورت محسوب میشود نه انتخاب.
کلید مینیاتوری سهپل + نول (3P+N)
در کلید سهپل + نول، سه فاز توسط واحد حفاظتی قطع میشوند و نول نیز همزمان و بهصورت مکانیکی از مدار جدا میشود. این مدل در انواع فیوز مینیاتوری برای شبکههای سهفاز حساس که نوسانات نول ممکن است باعث آسیب به تجهیزات شود، بهترین گزینه است. کاربرد اصلی این مدل در تابلوهای صنعتی پیشرفته، کارخانهها، تابلوهای برق موتورخانه و سیستمهایی است که مصرفکنندههای آن نیاز به تعادل کامل بین فاز و نول دارند. این نوع کلید سطح ایمنی بسیار بالایی ارائه میدهد.
کلید مینیاتوری چهارپل (4P)
کلید مینیاتوری چهارپل پیشرفتهترین مدل در این دسته است، زیرا علاوه بر سه فاز، نول را نیز همزمان قطع میکند. این مدل در انواع فیوز مینیاتوری برای شبکههایی که به تعادل کامل نیاز دارند یا جایی که نوسانات نول خطرناک است، بهترین انتخاب است. در برخی سیستمهای صنعتی یا مکانهایی که مصرفکنندههای حساس وجود دارد، قطع همزمان نول ضروری است تا ولتاژ ناخواسته به تجهیزات منتقل نشود.
کلید مینیاتوری چهار پل اغلب در تابلوهای سهفاز پیچیده، موتورخانهها، کارخانهها و سامانههایی که احتمال نشت جریان یا اضافهبار در مسیر نول وجود دارد استفاده میشود. امنیت بالا، کاهش ریسک خطا و محافظت کامل از مدار، دلایل اصلی استفاده از کلیدهای چهارپل در پروژههای حرفهای است.
انواع فیوزهای مینیاتوری بر اساس تیپ
فیوزهای مینیاتوری علاوه بر تعداد پل، بر اساس تیپ یا منحنی عملکرد نیز دستهبندی میشوند. تیپ فیوز نشاندهنده سرعت قطع جریان در برابر اضافهبار و اتصال کوتاه است و انتخاب صحیح آن برای محافظت از تجهیزات و ایمنی مدار بسیار مهم است. در انواع فیوز مینیاتوری هر تیپ کاربرد خاص خود را دارد و بسته به نوع بار، قدرت و حساسیت مصرفکننده ها، فیوز مناسب انتخاب میشود.
- تیپ B
این تیپ برای مصارف خانگی و روشنایی طراحی شده است و جریان اضافهبار معمولی را سریع قطع می کند. تیپ B برای مدارهایی با بار مقاومتی سبک مثل لامپها، تلویزیون و پریزهای خانگی مناسب است. عملکرد سریع این تیپ از آسیب تجهیزات خانگی و سوختن کابلها جلوگیری میکند. - تیپ C
فیوزهای تیپ C برای مدارهای صنعتی سبک تا متوسط کاربرد دارند. این تیپ توانایی تحمل جریان هجومی کوتاهمدت مانند موتورهای کوچک و پمپها را دارد بدون اینکه فیوز بیمورد قطع شود. از این رو، در تابلوهای برق کوچک و مدارهای موتوری، تیپ C یکی از پرکاربردترین گزینههاست. - تیپ D
این تیپ برای مدارهای صنعتی با جریان هجومی بالا مانند کمپرسورها، دستگاههای جوش و موتورها طراحی شده است. تیپ D جریانهای لحظهای بالا را تحمل میکند و تنها زمانی که جریان فراتر از حد مجاز طولانی شود، مدار را قطع میکند. این ویژگی باعث میشود تجهیزات صنعتی بدون قطع غیرضروری ادامه به کار داشته باشند. - تیپ K
تیپ K برای موتورهای سهفاز و تجهیزات با جریان هجومی متوسط استفاده میشود. این تیپ به گونهای طراحی شده که جریان لحظهای ناشی از استارت موتور را تحمل کند اما همزمان در صورت اضافهبار طولانی، مدار را قطع نماید. کاربرد آن بیشتر در صنایع کوچک و متوسط است که نیاز به حفاظت دقیق موتور دارند. - تیپ Z
تیپ Z برای حفاظت تجهیزات حساس و مدارهای الکترونیکی طراحی شده است. این تیپ جریانهای اضافهبار کوچک را سریع قطع میکند و برای مدارهای ظریف مانند تجهیزات پزشکی، بردهای الکترونیکی و دستگاه های دقیق مناسب است. تیپ Z حساسیت بالایی دارد و انتخاب آن در مدارهای حساس، ایمنی و محافظت دقیق از تجهیزات را تضمین میکند.
در مجموع، انتخاب صحیح فیوزهای مینیاتوری بر اساس تیپ باعث افزایش طول عمر تجهیزات، جلوگیری از خاموشیهای ناخواسته و ایمنی بالاتر مدار میشود.
انواع فیوز مینیاتوری بر اساس نوع جریان
انواع فیوز مینیاتوری از نظر نوع جریان عبوری از مدار به دو دسته اصلی AC و DC تقسیم می شود. این تقسیم بندی اهمیت ویژه ای دارد زیرا عملکرد فیوز در مدار های جریان متناوب و مستقیم متفاوت است و انتخاب نوع صحیح آن برای ایمنی مدار و حفاظت از تجهیزات حیاتی است.
ابتدا باید بدانیم جریان چیست: جریان برق به حرکت بار های الکتریکی در مدار گفته میشود و بسته به منبع و کاربرد، میتواند به شکل جریان متناوب (AC) یا جریان مستقیم (DC) باشد. هر نوع جریان ویژگی های خاص خود را دارد و فیوز ها باید متناسب با این ویژگی ها طراحی شوند تا بهصورت صحیح اضافهبار یا اتصال کوتاه را تشخیص دهند و مدار را ایمن نگه دارند. در ادامه مقاله، به بررسی دقیق دو نوع فیوز مینیاتوری AC و DC می پردازیم و ویژگی ها و کاربرد های هر کدام را توضیح میدهیم.
فیوز مینیاتوری dc
فیوز مینیاتوری DC از انواع فیوز مینیاتوری است که مخصوص مدارهای جریان مستقیم طراحی شده است. جریان DC در منابعی مانند باتری ها، پنل های خورشیدی، سیستمهای UPS و خودرو های برقی استفاده میشود. طراحی فیوز DC متفاوت است زیرا در جریان مستقیم، قوس الکتریکی هنگام قطع جریان تداوم بیشتری دارد و نیاز به مکانیزم ویژهای برای خاموش کردن آن وجود دارد.
کلید مینیاتوری DC جریانهای اضافهبار و اتصال کوتاه را با دقت بالا تشخیص میدهد و با سرعت مناسب مدار را قطع میکند. به دلیل وجود جریان ثابت، این فیوز باید توانایی تحمل ولتاژ بالای قطع جریان را داشته باشد تا از آسیب به کابلها و تجهیزات جلوگیری شود.
این نوع فیوز برای سیستمهای خورشیدی، خودروهای برقی و مدارهای باتری صنعتی حیاتی است و استفاده از فیوز مناسب DC میتواند ایمنی و طول عمر تجهیزات را به شکل چشمگیری افزایش دهد.
فیوز مینیاتوری ac
فیوز مینیاتوری AC برای مدار های جریان متناوب طراحی شده است. در شبکههای برق خانگی و صنعتی معمولاً از جریان AC استفاده میشود، بنابراین این نوع فیوز کاربرد بسیار گستردهای دارد. عملکرد آن به گونهای است که میتواند اضافهبار و اتصال کوتاه را در مدار های متناوب به سرعت تشخیص دهد و جریان را قطع کند.
فیوزهای AC به دلیل طبیعت جریان متناوب، با قطع و وصل جریان، قوس الکتریکی کوتاه تولید میکنند که فیوز با طراحی خاص خود این قوس را به سرعت خاموش میکند. این ویژگی باعث می شود مدار و تجهیزات ایمن باقی بمانند و از خطرات احتمالی مانند سوختن کابل یا آسیب به دستگاهها جلوگیری شود.
در انواع فیوز مینیاتوری این نوع فیوز در تابلو های برق خانگی، روشنایی، پریز ها و مدار های صنعتی متداول استفاده می شود و به دلیل استاندارد های بالای تولید، طول عمر بالایی دارد. انتخاب فیوز AC مناسب بر اساس جریان نامی، قدرت قطع و تیپ عملکرد بسیار مهم است.
