بی متال چیست و چگونه کار میکند؟
بی متال چیست و چرا به حضور آن در سیستم های الکتریکی و تابلو برق نیاز داریم؟ بخش مهمی از هر مدار الکتریکی بزرگ مربوط به قطعات حفاظتی و روند کنترل سیستم است. بی متال نیز یکی از همین قطعات محافظت کننده از موتور است که معمولا در کنار کنتاکتور از آن استفاده می شود. اگر چنین دستگاه هایی در مدار قرار نگیرند، موتور در معرض خطر های پیش بینی نشده بسیاری قرار خواهد گرفت.
هرگونه نوسان و آسیب به موتور می تواند هزینه های زیادی به بار بیاورد. از این رو کاربرد بی متال در محافظت از موتور در برابر اضافه بار جریان الکتریکی است. در این بخش به این سوال که بی متال یعنی چه پاسخ داده شده است. این قطعه از رله های حرارتی تشکیل شده که از جنس دو فلز متفاوت با ضریب انبساط طولی مختلف هستند. سیم برق را چندین بار به دور این رله ها می پیچند. نحوه عملکرد آن به این صورت است که اگر مدار با اضافه بار مواجه شود، سیم ها شروع به گرم شدن می کنند. سپس گرمای خود را به رله های حرارتی بی متال منتقل می نمایند.
ممکن این سوال برایتان پیش بیاید که منظور از بی متال چیست که در این مقاله به آن پاسخ داده شده است و به طور کامل مورد بررسی قرار گرفته است. فلزها در اثر گرما منبسط شده و از نظر طولی افزایش می یابند. اما چون ضریب انبساط آن ها با هم متفاوت است، یکی از آن ها بیشتر منبسط شده و به روی فلز کوتاه تر خم می شود. در اثر این خم شدن، سوئیچ باز و بسته شدن جریان حرکت کرده و جریان مدار قطع میشود.

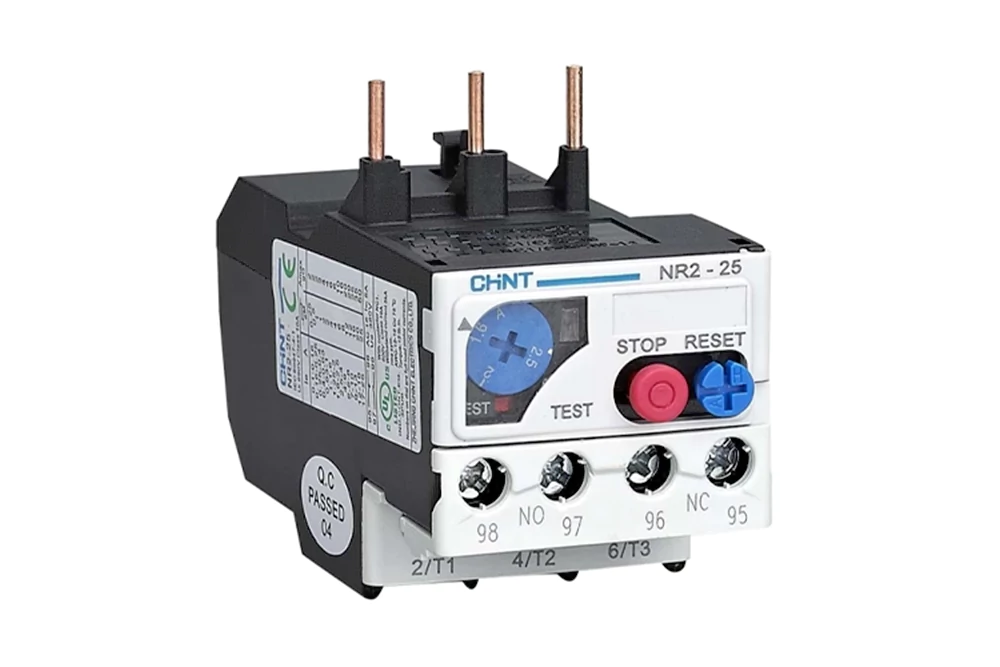

انواع بیمتال و مزایای آنها
انواع بیمتال با ویژگی های گوناگون در بازار تولید می شوند و در دسترس هستند. این قطعه را می توان از سه جنبه تقسیم بندی کرد. از نظر جریان به دو دسته بیمتال های سری D و F جدا می شوند. انواع سری F می توانند جریان های بالاتر را تحمل کنند و برای سیستم هایی که جریان بالایی دارند کاربردی هستند. بی متال های سری D برخلاف نوع پیش مناسب جریانهای پایین هستند و برای دستگاه هایی که نیاز به دقت و حساسیت بالایی دارند به کار می روند. مثل ترموستات ها. و در تشخیص تغییرات کوچک و لحظه ای جریان هم بسیار عالی هستند.
همانطور که پیشتر هم گفتیم کار بی متال در تابلو برق شناسایی افزایش بار و قطع جریان است و با اینکار مثل کلید محافظ جان باعث افزایش امنیت دستگاه و افراد می شود. اما بهترین نوع بی متال چیست؟ بهتر است با نوع سیستم سازگاری داشته باشد. از همین رو دو مدل بی متال تک فاز و سه فاز برای سیستم هایی با همین نام ساخته شدند. مدل سه فاز بسیار پرکاربرد است و دو حالت خودکار و دستی را در خود دارد.
بنابراین این قطعات را می توان از نظر کارکرد نیز به سه مدل خودکار، دستی و دستی-خودکار دسته بندی کرد. انواع دستی برای برقراری مجدد مدار به اپراتور نیاز دارند. اما در مدل خودکار، پس از خنک شدن تیغه های فلزی، جریان به حالت اولیه برمی گردد. مدل سوم نیز بین این دو حالت قابل تنظیم است.
کاربرد بی متال چیست و نحوه نصب آن چگونه است؟
کاربرد بی متال چیست؟ کاربرد بالای آن در هر صنعتی غیر قابل انکار است. ستون اولیه هر صنعتی، زیر ساخت ها و تجهیزات و مدار های برقی آن هستند. بنابراین هرجا که سیستم های برقی حضور داشته باشند، بی متال ها نیز برای نگهداری و حفاظت و کنترل دما حضور دارند. اینکه وظیفه اصلی رله بی متال چیست با توجه به نوع هر صنعت و نیازش، متفاوت خواهد بود. مثلا در صنعت هواپیماسازی، بی متال ها در امنیت مدار های هواپیما نقش عمده ای دارند. توصیه می شود برای تهیه این محصولات یا انواع کلید دوطرفه از نمایندگی اقدام کنید تا از کیفیت و قیمت مناسب برخوردار باشد.
در صنایع لوازم خانگی، از این قطعه بیشتر برای کنترل دمای محصولاتی مثل یخچال و ماشین لباسشویی استفاده می کنند. در خودروسازی نیز می تواند به عنوان سنسور حرارتی در بخش های مختلف خودرو کارایی داشته باشد. همانطور که می دانید نصب بی متال کاری تخصصی است و باید به دست شخصی حرفه ای سپرده شود. هنگام نصب این قطعه توجه به جهت و وضعیت قرارگیری آن مهم است. چرا که این فاکتور در بهینه بودن یا نبودن عملکرد بی متال تاثیرگذار است. بیمتال را می توان در کنار سایر لوازم الکتریکی مثل جعبه فیوز از فروشگاه شایان با بهترین قیمت تهیه نمود.
برای آنکه این محصول طول عمر و کارایی بیشتری داشته باشد، باید به طور مرتب بازرسی شده و در صورت نیاز تمیز شود. تنظیم برنامه دوره ای برای این کار بسیار کمک کننده خواهد بود. نام دیگر بی متال چیست؟ نام دیگر رله بیمتال، رله حرارتی است. این نام به دلیل عملکرد اصلی رله بیمتال که بر اساس تغییرات دما و حرارت عمل میکند، به آن اطلاق می شود. رله بیمتال بهطور عمده برای محافظت در برابر اضافهبار در موتور های الکتریکی استفاده می شود.

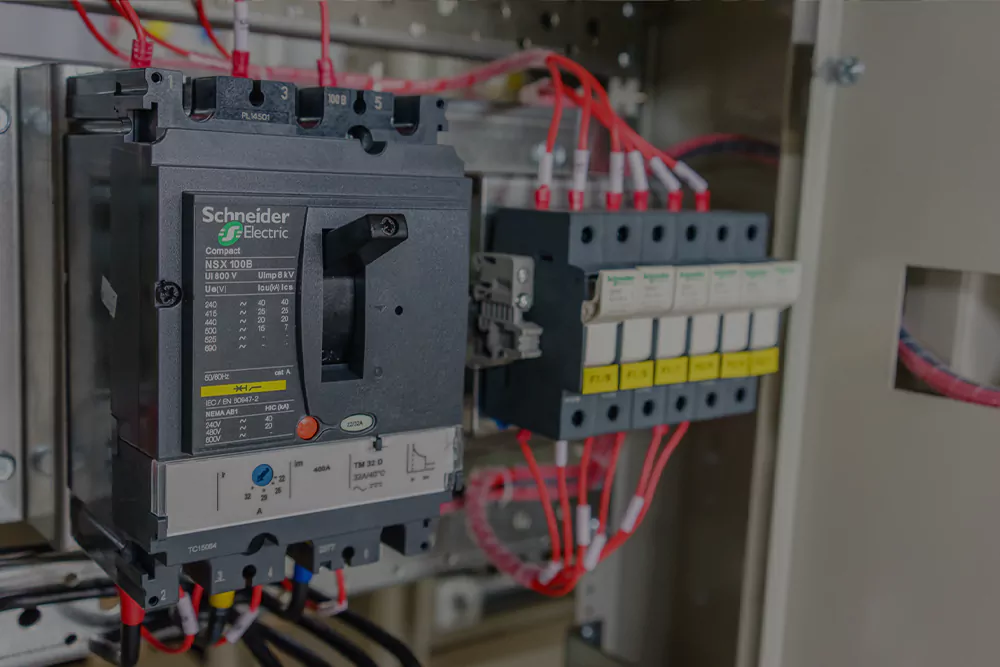

کار بی متال در تابلو برق چیست و چگونه تنظیم می شود؟
کار بی متال در تابلو برق بسیار حیاتی است. علاوه بر اینکه مراقب افزایش جریان مدار است، همزمان به متعادل ماندن حرارت سیستم هم کمک می کند. در بسیاری از تجهیزات و دستگاه ها، افزایش دما می تواند حتی مخرب تر از اضافه بار باشد. هرچند که این دو آسیب به هم مرتبط هستند. از آنجایی که بی متال برای عملکرد خود به اتصال برق نیاز ندارد، از این رو به عنوان قطعه ای ایمن و قابل اعتماد شناخته می شود.
انواع بیمتال و فتوسل در برندهای گوناگون ایرانی و خارجی با قیمت های بدون واسطه در سایت و فروشگاه شایان به فروش میرسند. شما عزیزان می توانید برای کسب اطلاعات بیشتر و دریافت مشاوره خرید با شماره های درج شده بر روی سایت تماس بگیرید.
با پیشرفت تکنولوژی در محصولات الکتریکی، هم ضریب امنیت آن ها بالاتر رفته و هم تا حد امکان به صورت اتوماتیک عمل می کنند. مزیت این محصولات نسبت به سایر تجهیزات حفاظتی بالاست. ویژگی متمایز بی متال چیست؟ این قطعه در عین حال که محافظت بالایی ایجاد می کند، قیمت مناسب و معقولی دارد. بنابراین با کمک آن می توان هر مداری را ایمن کرد. از طرفی نصب آن نیز آسان است. کار با بی متال نیز پیچیدگی خاصی ندارد. در حال حاضر برندهای چینت و پارس فانال بهترین انواع بیمتال را تولید می کنند.
رله بی متال چیست و چگونه کار می کند؟
کار رله بی متال چیست؟ رله بی متال یکی از مهم ترین تجهیزات حفاظتی در مدارهای الکتریکی است که برای جلوگیری از آسیب دیدن موتورهای الکتریکی در برابر اضافه بار استفاده می شود. اضافه بار زمانی اتفاق می افتد که جریان عبوری از موتور بیش از حد مجاز باشد که این امر می تواند باعث افزایش دمای سیم پیچ ها و در نهایت سوختن موتور شود. رله بی متال با قطع مدار در چنین شرایطی، از آسیب های جدی جلوگیری می کند. سوال اینجاست که ساختار و نحوه عملکرد رله بی متال چگونه است؟
رله بی متال از دو فلز با ضریب انبساط حرارتی متفاوت تشکیل شده است که به یکدیگر متصل هستند. هنگامی که جریان زیادی از این قطعه عبور کند، گرما تولید شده باعث انبساط فلزات شده و از آنجایی که میزان انبساط دو فلز یکسان نیست، نوار فلزی خم می شود. این خم شدن منجر به فعال شدن مکانیزم قطع مدار و در نتیجه خاموش شدن موتور می شود. پس از کاهش دما، نوار بی متال به حالت اولیه خود بازمی گردد و مدار مجدداً قابل راه اندازی خواهد بود. ممکن است برای شما سوال باشد که کاربرد رله بی متال چیست؟ در ادامه مزایا و کاربرد های آن را بیان می کنیم:
- افزایش ایمنی: جلوگیری از داغ شدن بیش از حد و آتش سوزی موتور
- افزایش عمر مفید تجهیزات: کاهش استهلاک موتورهای الکتریکی
- نصب و استفاده آسان: قابل تنظیم برای جریان های مختلف
- صرفه جویی در هزینه تعمیرات: پیشگیری از خرابی های پرهزینه
رله بی متال یکی از پرکاربردترین تجهیزات حفاظتی در صنعت برق و اتوماسیون صنعتی است. این وسیله با عملکرد ساده اما موثر خود، از آسیب دیدن تجهیزات گران قیمت جلوگیری کرده و باعث افزایش بهره وری و ایمنی در سیستم های الکتریکی می شود.
اجزای تشکیل دهنده بی متال چیست؟
اجزای تشکیل دهنده بی متال چیست؟ بی متال یک وسیله حفاظتی مهم در مدار های الکتریکی است که برای محافظت از موتور های الکتریکی در برابر اضافه بار استفاده می شود. این تجهیز از چندین بخش اصلی تشکیل شده که هر کدام وظیفه خاصی دارند. در این مقاله به شکل کامل در مورد سوال افراد زیادی که پرسش آنها بی متال به چه معناست پاسخ داده شده است. در ادامه، اجزای اصلی بی متال را بررسی می کنیم.
- نوار بی متال (تیغه دو فلزی)
اصلیترین جزء این وسیله، نوار بیمتال است که از دو فلز با ضریب انبساط حرارتی متفاوت ساخته شده است. هنگام عبور جریان اضافی، این نوار گرم شده و به دلیل تفاوت در میزان انبساط فلزات، خم می شود و موجب قطع مدار می شود. - پیچ تنظیم جریان
این پیچ به عنوان یک کنترل کننده حساسیت بی متال نسبت به جریان های عبوری عمل می کند. با تنظیم این پیچ، می توان مقدار جریان قطع را تعیین کرد تا بی متال در مقدار مشخصی از اضافه بار عمل کند. - کنتاکت های خروجی (NO و NC)
بی متال دارای دو نوع کنتاکت است:
کنتاکت باز (NO – Normally Open): هنگام عملکرد بی متال بسته می شود و می تواند مدار هشدار یا آلارم را فعال کند.
کنتاکت بسته (NC – Normally Closed): در حالت عادی بسته است، اما هنگام اضافه بار باز شده و باعث قطع جریان موتور می شود. - دکمه ریست (Reset)
پس از عملکرد بی متال و قطع جریان، باید از دکمه ریست برای برگرداندن دستگاه به وضعیت اولیه استفاده کرد. برخی مدل ها دارای ریست دستی و برخی دیگر دارای ریست خودکار هستند. - هیتر یا المنت حرارت
این بخش وظیفه تولید حرارت هنگام عبور جریان را بر عهده دارد. هرچه میزان جریان بیشتر باشد، المنت حرارت بیشتری تولید کرده و سریع تر موجب عملکرد بی متال می شود. - بدنه عایق و پایه های اتصال
بدنه بی متال معمولاً از مواد عایق ساخته شده است تا از بروز اتصال کوتاه جلوگیری کند. همچنین پایه های اتصال برای نصب و ارتباط با دیگر تجهیزات مدار طراحی شده اند.
در این مقاله به سوال شما یعنی بی متال چیست پاسخ داده شد. بی متال از چندین بخش اصلی مانند نوار دو فلزی، پیچ تنظیم جریان، کنتاکت های خروجی، دکمه ریست، المنت حرارتی و بدنه عایق تشکیل شده است. این اجزا با همکاری یکدیگر، از موتورهای الکتریکی در برابر اضافه بار محافظت می کنند و از خرابی های جدی جلوگیری می کنند.
علت استفاده از بي متال چیست و چه وظیفه ای دارد؟
علت استفاده از کلید بی متال چیست؟ بی متال یکی از مهم ترین تجهیزات حفاظتی در مدارهای الکتریکی است که برای محافظت از موتورهای الکتریکی در برابر اضافه بار مورد استفاده قرار می گیرد. موتورهای الکتریکی هنگام کار، جریان مشخصی مصرف می کنند، اما در برخی مواقع مانند بارگیری بیش از حد، قفل شدن روتور یا افزایش دمای محیط، میزان جریان از حد استاندارد فراتر می رود.
در چنین شرایطی، اگر اقدامی برای قطع جریان انجام نشود، موتور داغ شده و ممکن است سیم پیچ های آن بسوزند. بی متال به عنوان یک محافظ حرارتی، هنگام تشخیص اضافه بار، مدار را به صورت خودکار قطع می کند تا از آسیب های احتمالی جلوگیری شود. ممکن است برای شما این سوال پیش بیاید که وظیفه بی متال چیست؟
وظیفه اصلی بی متال، محافظت از موتورهای الکتریکی در برابر اضافه بار است. این تجهیز بر اساس افزایش دما و خاصیت انبساط فلزات عمل می کند. در صورت عبور جریان بیش از حد، نوار فلزی دو لایه (بی متال) گرم شده، خم می شود و باعث قطع شدن مدار می شود. پس از کاهش دما، مدار مجدداً آماده به کار خواهد شد. در مزایای استفاده از بی متال را بیان می کنیم:
- جلوگیری از آسیب به موتور: محافظت از سیم پیچ ها و افزایش طول عمر تجهیزات
- صرفه جویی در هزینه های تعمیرات: جلوگیری از سوختن موتور و کاهش هزینه های نگهداری
- عملکرد خودکار: قطع جریان بدون نیاز به مداخله دستی
- نصب و تنظیم آسان: امکان تنظیم برای جریان های مختلف
بی متال یکی از پرکاربردترین تجهیزات حفاظتی در سیستم های الکتریکی صنعتی و تجاری است که با عملکرد دقیق خود، از موتورهای الکتریکی در برابر اضافه بار محافظت کرده و مانع از خرابی های پرهزینه می شود.
