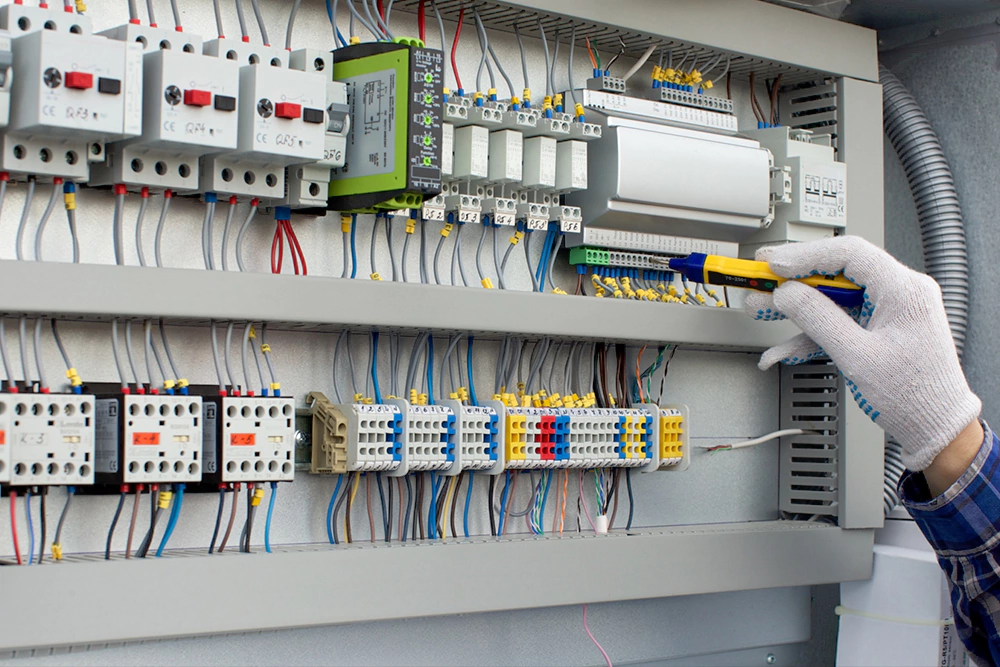

رله حرارتی چیست؟

رله حرارتی چیست؟ رله حرارتی یک وسیله حفاظتی در سیستم‌های الکتریکی است که برای جلوگیری از آسیب به موتورهای الکتریکی و تجهیزات به‌واسطه اضافه‌بار یا دمای بالا طراحی می‌شود. این رله‌ها معمولاً در مدارهای موتوری و تجهیزات الکتریکی کاربرد دارند و از بروز خسارت‌های جدی جلوگیری می‌کنند. کار رله حرارتی چیست؟ این رله‌ها با استفاده از ویژگی‌های ترموستاتیک و بیمتالیک عمل می‌ کنند. زمانی که جریان عبوری از یک مدار یا موتور از حد مجاز بیشتر شود، دما افزایش می‌یابد. در این شرایط، بیمتال درون رله حرارتی دچار تغییر شکل می‌شود و باعث قطع جریان می‌گردد.

این قطع جریان در واقع به محافظت از موتور یا دستگاه در برابر سوختگی و آسیب‌های حرارتی کمک می‌کند. رله‌های حرارتی معمولاً قابل تنظیم هستند، به این معنا که می‌توانند برای موتورهای مختلف با قدرت‌ های متفاوت تنظیم شوند. این ویژگی امکان استفاده از آن‌ها در سیستم‌های مختلف را فراهم می‌کند، از موتورهای کوچک صنعتی تا تجهیزات سنگین‌تر. به‌طور کلی، کار رله حرارتی چیست، نقش آن در افزایش عمر مفید تجهیزات و جلوگیری از خرابی ناشی از دمای بالا و اضافه‌بار است. استفاده از این رله‌ها برای حفظ ایمنی و کارایی سیستم‌های الکتریکی اهمیت زیادی دارد.

انواع رله های حرارتی چیست؟

رله‌های حرارتی ابزارهای حفاظتی هستند که برای جلوگیری از آسیب به تجهیزات الکتریکی به‌ویژه موتورهای الکتریکی به کار می‌روند. این رله‌ها به‌طور خاص برای قطع جریان در صورت افزایش دما و اضافه‌بار طراحی شده‌اند. حالا انواع رله‌ های حرارتی چیست؟ در این مقاله به بررسی انواع مختلف رله‌های حرارتی پرداخته‌ایم. رله حرارتی بیمتالیک: این رله‌ ها یکی از رایج‌ترین انواع رله‌های حرارتی هستند. در این رله‌ها، یک بیمتال در صورت افزایش دما تغییر شکل داده و مدار را قطع می‌کند. این تغییر شکل به‌واسطه تفاوت در انبساط دو فلز مختلف به‌وجود می‌ آید و باعث قطع جریان می‌ شود.

رله حرارتی ترمیستور: این رله‌ها از مواد نیمه‌هادی به نام ترمیستور برای حس کردن دما استفاده می‌کنند. ترمیستورها با تغییر مقاومت خود در برابر تغییرات دما، می‌ توانند به رله اطلاع دهند که جریان باید قطع شود. این نوع رله‌ها دقت بیشتری نسبت به رله‌های بیمتالیک دارند. رله حرارتی الکترونیکی: این نوع رله‌ها برای دقت بیشتر و عملکرد سریع‌تر از مدارهای الکترونیکی استفاده می‌کنند.

این رله‌ ها معمولاً برای سیستم‌های حساس یا موتورهای صنعتی که نیاز به حفاظت دقیق دارند، مناسب هستند. به‌طور کلی، انتخاب نوع مناسب رله حرارتی بستگی به نیاز خاص سیستم و نوع تجهیزات الکتریکی دارد. هرکدام از این رله‌ ها ویژگی‌ ها و کاربرد های خاص خود را دارند که در شرایط مختلف مورد استفاده قرار می‌گیرند.

کاربرد رله حرارتی چیست؟

در پاسخ به این سؤال که کاربرد رله حرارتی چیست، باید گفت این تجهیز یکی از اجزای حیاتی در سیستم‌های الکتریکی برای محافظت از موتورهای الکتریکی در برابر آسیب‌های ناشی از افزایش دما و جریان بیش از حد است. رله حرارتی به‌ویژه در صنعت و تأسیسات الکتریکی به‌عنوان یک محافظ مطمئن عمل می‌کند. هنگامی که موتور تحت بار بیش از حد قرار می‌گیرد یا تهویه کافی ندارد، دمای آن بالا می‌رود. رله حرارتی با تشخیص این افزایش دما، جریان را به‌صورت خودکار قطع می‌کند تا از سوختن موتور جلوگیری شود.

یکی از کاربردهای رایج این تجهیز در تابلوهای برق صنعتی و تابلوهای کنترل موتور است. همچنین در پمپ‌ها، کمپرسورها، فن‌ها و سایر تجهیزات موتوردار که نیاز به عملکرد مداوم دارند نیز از این سیستم حفاظتی استفاده می‌شود. پاسخ به این پرسش که رله حرارتی چیست، به همین کاربردهای حفاظتی آن گره خورده است، چراکه هدف اصلی از استفاده آن افزایش عمر مفید تجهیزات و جلوگیری از خرابی‌های ناشی از حرارت زیاد است. در نهایت، استفاده از رله حرارتی برای ایمنی، صرفه‌جویی در هزینه‌های تعمیرات و بهبود عملکرد کلی سیستم برق بسیار اهمیت دارد. این قطعه با عملکرد دقیق و اتوماتیک خود، نقش مهمی در پایداری و سلامت تجهیزات الکتریکی ایفا می‌کند.

نقش رله حرارتی در مدار چیست؟

برای درک بهتر نقش رله حرارتی در مدار، ابتدا باید بدانیم رله حرارتی چیست. این وسیله حفاظتی برای محافظت از تجهیزات الکتریکی، به‌ویژه موتورهای الکتریکی، در برابر اضافه‌بار و گرمای بیش‌ازحد طراحی شده است. زمانی که جریان عبوری از حد تعیین‌شده فراتر می‌رود، رله حرارتی با قطع جریان، از آسیب رسیدن به مدار جلوگیری می‌کند. در یک مدار الکتریکی، رله حرارتی معمولاً بعد از کنتاکتور و قبل از موتور نصب می‌شود. نقش آن، تشخیص اضافه‌بار و قطع خودکار مدار است. برخلاف فیوز که بلافاصله جریان را قطع می‌کند، رله حرارتی با یک تأخیر زمانی عمل می‌کند که این ویژگی، آن را برای حفاظت در برابر اضافه‌بارهای موقتی و کوتاه‌مدت مناسب می‌سازد.

علاوه بر محافظت، رله حرارتی قابلیت تنظیم دارد و می‌توان آن را برای جریان‌های مختلف کالیبره کرد. به همین دلیل، در بسیاری از تابلوهای برق صنعتی، ماشین‌آلات، پمپ‌ها و تجهیزات حساس مورد استفاده قرار می‌گیرد. اگر بخواهیم دقیق‌تر بپرسیم رله حرارتی چیست، باید گفت ابزاری کاربردی است که نقش کلیدی در ایمنی مدار و افزایش طول عمر تجهیزات دارد. در مجموع، وجود این رله در مدار به کاهش خرابی تجهیزات، پیشگیری از سوختگی سیم‌پیچ‌ها و بهبود عملکرد سیستم‌های صنعتی کمک می‌کند.

تفاوت رله حرارتی و بیمتال چیست؟

برای بررسی تفاوت رله حرارتی و بیمتال، ابتدا باید بدانیم رله حرارتی چیست و بیمتال چه نقشی در آن ایفا می‌کند. رله حرارتی یک قطعه حفاظتی است که در مدارهای الکتریکی، به‌ویژه برای موتورهای الکتریکی، استفاده می‌شود تا در مواقع اضافه‌بار یا افزایش بیش‌ از حد دما، جریان برق را قطع کند و از آسیب دیدن تجهیزات جلوگیری شود. اما بیمتال در واقع بخش اصلی رله حرارتی است که عملکرد این وسیله را ممکن می‌سازد. بیمتال از دو فلز با ضریب انبساط متفاوت ساخته شده که در اثر حرارت تغییر شکل می‌دهند. این انحنا باعث فعال شدن مکانیزم قطع جریان در رله می‌شود. بنابراین، بیمتال را می‌توان جزء داخلی رله حرارتی دانست، نه یک قطعه مجزا با عملکرد مستقل.

با این توضیح، تفاوت اصلی در این است که بیمتال فقط یک عنصر مکانیکی برای تشخیص دما و عملکرد حرارتی است، در حالی که رله حرارتی یک تجهیز کامل حفاظتی است که شامل بیمتال، اتصالات مکانیکی و بخش‌های کنترلی است. پس وقتی می‌پرسیم رله حرارتی چیست، منظور یک سیستم کامل حفاظتی است و بیمتال فقط بخشی از آن را تشکیل می‌دهد. در نتیجه، این دو واژه گاهی به اشتباه به‌جای یکدیگر استفاده می‌شوند، اما تفاوت ساختاری و کاربردی مشخصی دارند.

تنظیم رله حرارتی چگونه است؟

برای پاسخ به این سؤال که تنظیم رله حرارتی چگونه است، ابتدا باید بدانیم رله حرارتی چیست و چه وظیفه‌ای در مدار دارد. رله حرارتی یک تجهیز حفاظتی در برابر اضافه‌بار و گرمای بیش‌ازحد در مدارهای موتوری است که با استفاده از بیمتال، دما را تشخیص داده و جریان را در صورت نیاز قطع می‌کند. اما این عملکرد دقیق تنها در صورتی محقق می‌شود که رله به درستی تنظیم شده باشد.

تنظیم رله حرارتی معمولاً از طریق پیچ تنظیمی انجام می‌شود که روی بدنه آن قرار دارد. این پیچ معمولاً با واحد آمپر درجه‌بندی شده و باید روی مقدار جریان نامی موتوری که می‌خواهید محافظت کنید، تنظیم شود. مثلاً اگر جریان کاری یک موتور ۱۰ آمپر است، باید پیچ رله را روی عدد ۱۰ تنظیم کرد.

همچنین در بعضی مدل‌ها، می‌توان تنظیمات دیگری از جمله زمان پاسخ‌دهی و دکمه ریست دستی یا اتوماتیک را نیز انجام داد. دقت در این تنظیمات باعث می‌شود رله به‌موقع عمل کند و از خاموشی‌های بی‌مورد یا تاخیر در قطع جریان جلوگیری شود. در نتیجه، پاسخ به این که رله حرارتی چیست، با روش صحیح تنظیم آن گره خورده است. تنظیم اصولی رله باعث افزایش ایمنی و کاهش خطرات ناشی از اضافه‌بار می‌شود و نقش حیاتی در بهره‌وری سیستم ایفا می‌کند.

وظیفه رله حرارتی چیست؟

وظیفه اصلی رله حرارتی، محافظت از موتورهای الکتریکی و تجهیزات صنعتی در برابر خطرات ناشی از اضافه‌بار و گرمای بیش‌ازحد است. زمانی که جریان عبوری از حد مجاز بیشتر می‌شود، حرارت تولیدشده باعث فعال شدن مکانیزم قطع مدار در رله می‌گردد. این عملکرد باعث می‌شود از آسیب دیدن سیم‌پیچ موتور، سوختگی قطعات و حتی آتش‌سوزی جلوگیری شود.

رله حرارتی معمولاً بعد از کنتاکتور و قبل از موتور نصب می‌شود تا در مواقع اضطراری بتواند مدار را به‌سرعت قطع کند. یکی دیگر از وظایف آن، کمک به افزایش طول عمر تجهیزات الکتریکی از طریق قطع به‌موقع جریان در زمان بار اضافی است. این ویژگی نه‌تنها از خرابی تجهیزات جلوگیری می‌کند، بلکه هزینه‌های تعمیر و نگهداری را نیز کاهش می‌دهد. به‌طور خلاصه، اگر بپرسیم رله حرارتی چیست، باید گفت تجهیزی است که با ایفای این وظایف حفاظتی، نقش حیاتی در ایمنی و بهره‌وری سیستم‌های الکتریکی ایفا می‌کند.
