جدیدترین استاندارد رنگ بندی سیم برق در ایران
رنگ بندی سیم برق یکی از مهم ترین اصولی است که در اجرای تاسیسات الکتریکی، تعمیر تجهیزات برقی و افزایش ایمنی نقش دارد. هر رنگ، مفهوم مشخصی دارد و به برقکار یا تکنسین کمک می کند تا بدون نیاز به بررسی های زمان بر، نوع هادی را تشخیص دهد. رعایت این استاندارد علاوه بر کاهش احتمال خطا در سیم کشی، خطر برق گرفتگی، اتصال کوتاه و آسیب دیدن تجهیزات را نیز تا حد زیادی کاهش می دهد. به همین دلیل در پروژه های ساختمانی، صنعتی و حتی سیم کشی وسایل خانگی، استفاده از رنگ های استاندارد اهمیت زیادی پیدا کرده است.
در ایران نیز استاندارد رنگ بندی سیم برق بر اساس ضوابط مشخصی تدوین شده و تولیدکنندگان معتبر موظف هستند محصولات خود را مطابق این دستورالعمل ها عرضه کنند. البته ممکن است در برخی ساختمان های قدیمی یا تجهیزات وارداتی با رنگ بندی متفاوتی روبه رو شوید که شناخت آن ها نیز اهمیت دارد. در ادامه این مقاله جدیدترین استاندارد رنگ بندی سیم برق در ایران، تفاوت آن با استانداردهای جهانی و همچنین رنگ سیم در برخی تجهیزات پرکاربرد مانند کولر آبی و کولر گازی را بررسی خواهیم کرد.
استاندارد رنگ بندی سیم برق در ایران چیست؟
استاندارد رنگ بندی سیم برق مجموعه ای از قوانین است که مشخص می کند هر هادی الکتریکی باید با چه رنگی تولید و نصب شود. هدف از این استاندارد، جلوگیری از اشتباه در زمان نصب، تعمیر و نگهداری سیستم های برق است. زمانی که برقکار تنها با مشاهده رنگ سیم بتواند وظیفه آن را تشخیص دهد، سرعت اجرای کار افزایش پیدا می کند و احتمال بروز خطا به حداقل می رسد. این موضوع در پروژه های ساختمانی، تابلوهای برق، خطوط صنعتی و حتی لوازم خانگی اهمیت ویژه ای دارد.
در ایران، رنگ بندی سیم ها بر اساس استانداردهای ملی و با الهام از استاندارد IEC انجام می شود تا هماهنگی بیشتری با محصولات بین المللی ایجاد شود. البته ممکن است در برخی تجهیزات قدیمی یا کابل های تولید شده در سال های گذشته تفاوت هایی دیده شود، اما در سیم و کابل های جدید، تولیدکنندگان معتبر از رنگ های مشخص و یکسان استفاده می کنند. به همین دلیل هنگام خرید سیم برق بهتر است علاوه بر توجه به کیفیت محصول، مطمئن شوید که رنگ بندی آن مطابق استانداردهای رایج کشور باشد.

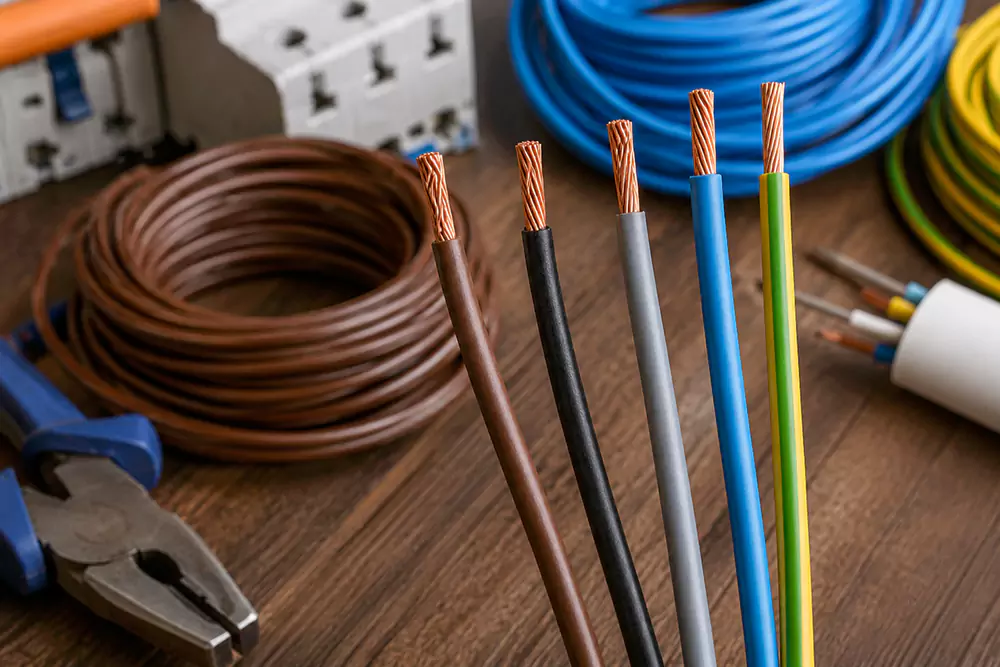

رنگ سیم فاز، نول و ارت در استاندارد ایران
رنگ سیم فاز، نول و ارت در برق تک فاز
در سیستم برق تک فاز، هر سیم وظیفه مشخصی دارد و رنگ آن برای جلوگیری از اشتباه در زمان نصب انتخاب می شود. سیم فاز معمولا با رنگ هایی مانند قهوه ای، مشکی یا خاکستری شناخته می شود و وظیفه انتقال جریان الکتریکی را بر عهده دارد. سیم نول اغلب به رنگ آبی تولید می شود و مسیر بازگشت جریان را کامل می کند. سیم ارت نیز با ترکیب رنگ زرد و سبز مشخص می شود و وظیفه اصلی آن انتقال جریان نشتی به زمین و محافظت از افراد و تجهیزات است.
بسیاری از کاربران تصور می کنند سیم نول و سیم ارت عملکرد یکسانی دارند، در حالی که این دو هادی وظایف کاملا متفاوتی در مدار بر عهده دارند. اگر می خواهید با تفاوت های این دو سیم بیشتر آشنا شوید، پیشنهاد می کنیم مقاله تفاوت سیم نول و ارت چیست را مطالعه کنید.
اگرچه تشخیص سیم ها از روی رنگ تا حد زیادی امکان پذیر است، اما در ساختمان های قدیمی ممکن است به دلیل تعمیرات یا تغییرات غیر اصولی، رنگ سیم ها با استاندارد فعلی مطابقت نداشته باشد. به همین دلیل در زمان تعمیر یا توسعه سیم کشی، بررسی مسیر مدار و استفاده از ابزار اندازه گیری اهمیت بیشتری نسبت به اعتماد کامل به رنگ سیم خواهد داشت.
رنگ سیم فاز، نول و ارت در برق سه فاز
در سیستم سه فاز، سه سیم فاز به صورت جداگانه وظیفه انتقال انرژی را بر عهده دارند و برای تفکیک آن ها از رنگ های متفاوت استفاده می شود. در استانداردهای جدید معمولا رنگ های قهوه ای، مشکی و خاکستری برای سه فاز در نظر گرفته می شود، در حالی که سیم نول همچنان آبی و سیم ارت زرد و سبز است. این تفکیک باعث می شود برقکار هنگام نصب تابلو برق، موتورهای صنعتی یا تجهیزات سه فاز، بتواند هر فاز را بدون ابهام شناسایی کند.
استفاده از رنگ های استاندارد تنها به زیبایی سیم کشی مربوط نمی شود، بلکه در زمان عیب یابی نیز اهمیت زیادی دارد. زمانی که ترتیب فازها به درستی مشخص باشد، بررسی مدار، تعویض تجهیزات و رفع ایرادهای احتمالی با سرعت بیشتری انجام می شود و احتمال اشتباه در اتصال سیم ها کاهش پیدا می کند.
استاندارد رنگ بندی کابل های برق
بر خلاف سیم های تک رشته، کابل های برق از چند هادی تشکیل شده اند و هر رشته با رنگ مشخصی از سایر رشته ها تفکیک می شود. این موضوع باعث می شود هنگام نصب کابل در ساختمان، کارخانه یا تابلو برق، هر رشته به درستی در محل مورد نظر متصل شود. رنگ بندی کابل ها بر اساس تعداد رشته و نوع کاربرد آن ها تعیین می شود و به همین دلیل کابل دو رشته، سه رشته یا پنج رشته الزاما رنگ های یکسانی ندارند. همچنین در کابل های قدرت، کنترل و فرمان نیز ممکن است چینش رنگ ها با توجه به نوع استفاده متفاوت باشد.
در زمان انتخاب کابل بهتر است تنها به تعداد رشته ها توجه نکنید و رنگ بندی داخلی آن را نیز بررسی کنید. مهم ترین مواردی که باید هنگام خرید در نظر بگیرید عبارت اند از:
- مطابقت رنگ رشته ها با استانداردهای رایج
- وجود نشان استاندارد و مشخصات فنی روی کابل
- کیفیت روکش و عایق هر رشته
- خرید از برندهای معتبر و شناخته شده
رعایت این نکات باعث می شود در آینده هنگام توسعه یا تعمیر شبکه برق، شناسایی هر رشته ساده تر باشد و احتمال بروز اشتباه در سیم کشی کاهش پیدا کند.
تفاوت استاندارد رنگ بندی سیم برق ایران با استانداردهای جهانی
اگرچه استاندارد رنگ بندی سیم برق در ایران تا حد زیادی بر اساس استاندارد IEC تدوین شده است، اما هنوز هم ممکن است در برخی کشورها رنگ های متفاوتی مشاهده شود. برای مثال در بسیاری از کشورهای اروپایی، رنگ سیم های فاز، نول و ارت با استاندارد بین المللی هماهنگ است، اما در برخی کشورهای دیگر مانند آمریکا از رنگ های متفاوتی برای شناسایی هادی ها استفاده می شود. به همین دلیل افرادی که با تجهیزات وارداتی یا پروژه های بین المللی سروکار دارند، باید با این تفاوت ها نیز آشنا باشند.
شناخت استانداردهای جهانی باعث می شود هنگام نصب دستگاه های خارجی یا مطالعه نقشه های برق، احتمال اشتباه به حداقل برسد. بسیاری از تجهیزات صنعتی و ماشین آلات وارداتی بر اساس استاندارد کشور سازنده تولید می شوند و اگر تکنسین تنها با رنگ بندی رایج ایران آشنا باشد، ممکن است در تشخیص سیم ها دچار خطا شود. به همین دلیل آشنایی با هر دو استاندارد، مهارتی ارزشمند برای برقکاران، مهندسان برق و تکنسین های تاسیسات محسوب می شود.
رنگ سیم های موتور کولر آبی
معرفی رنگ سیم های موتور کولر آبی
در سیم کشی موتور کولر آبی، هر سیم وظیفه مشخصی دارد و برای جلوگیری از اشتباه در زمان نصب، با رنگ متفاوتی مشخص می شود. البته باید توجه داشت که رنگ بندی ممکن است در برخی برندها یا مدل های قدیمی تفاوت هایی داشته باشد، اما در بیشتر کولرهای آبی از یک الگوی تقریبا ثابت استفاده می شود. شناخت این رنگ ها باعث می شود هنگام نصب، تعمیر یا عیب یابی دستگاه، بتوانید مسیر هر سیم را راحت تر تشخیص دهید.
در بیشتر موتورهای کولر آبی، سیم نول با رنگ آبی مشخص می شود و وظیفه بازگرداندن جریان الکتریکی به مدار را بر عهده دارد. سیم دور کند (LO) معمولا قهوه ای است و برای راه اندازی موتور با سرعت پایین استفاده می شود، در حالی که سیم دور تند (HI) اغلب مشکی بوده و باعث کار کردن موتور با حداکثر سرعت می شود. علاوه بر این، سیم های مربوط به خازن، پمپ آب یا سیم مشترک ممکن است بسته به برند سازنده رنگ های متفاوتی داشته باشند؛ بنابراین هنگام تعمیر یا تعویض موتور، بهتر است علاوه بر رنگ سیم ها، نقشه سیم کشی و ترمینال های دستگاه نیز بررسی شوند تا از اتصال صحیح هر سیم اطمینان حاصل شود.
نکات مهم هنگام سیم کشی موتور کولر
در زمان سیم کشی موتور کولر آبی، رعایت ترتیب اتصال سیم ها اهمیت بیشتری از حفظ رنگ آن ها دارد. گاهی در تعمیرات قبلی، سیم ها تعویض یا کوتاه شده اند و رنگ اولیه دیگر قابل استناد نیست. در چنین شرایطی لازم است قبل از هرگونه اتصال، مسیر هر سیم با ابزار اندازه گیری یا نقشه فنی بررسی شود. این کار از سوختن موتور، خرابی کلید تبدیل و ایجاد اتصال کوتاه جلوگیری می کند و عمر مفید دستگاه را نیز افزایش می دهد.
همچنین توصیه می شود از سیم هایی با سطح مقطع مناسب و عایق سالم استفاده کنید و تمام اتصالات را داخل ترمینال یا جعبه تقسیم استاندارد انجام دهید. رها کردن سیم های بدون عایق یا استفاده از اتصالات غیر اصولی، علاوه بر کاهش ایمنی، احتمال ایجاد جرقه و افزایش دمای مدار را بالا می برد. بررسی دوره ای سیم کشی کولر نیز می تواند بسیاری از ایرادهای احتمالی را پیش از تبدیل شدن به یک مشکل جدی شناسایی کند.
رنگ سیم فاز و نول کولر گازی
رنگ بندی سیم های برق کولر گازی
کولر گازی از دو بخش اصلی یونیت داخلی و یونیت خارجی تشکیل شده است و ارتباط این دو قسمت از طریق کابل های برق و فرمان برقرار می شود. در بیشتر مدل های جدید، سیم فاز با رنگ قهوه ای یا مشکی، سیم نول با رنگ آبی و سیم ارت با ترکیب زرد و سبز مشخص می شود. با این حال ممکن است در برخی برندهای خارجی یا مدل های قدیمی، رنگ بندی کابل ارتباطی میان دو یونیت تفاوت داشته باشد. به همین دلیل شماره ترمینال ها همیشه اولویت بیشتری نسبت به رنگ سیم ها دارد.
علاوه بر کابل تغذیه، کابل ارتباطی بین دو یونیت نیز باید دقیقا مطابق شماره گذاری کارخانه متصل شود. جابه جا شدن حتی یکی از رشته ها می تواند باعث اختلال در عملکرد برد الکترونیکی، نمایش خطا یا روشن نشدن دستگاه شود. به همین دلیل در زمان نصب کولر گازی، رعایت دستورالعمل سازنده و تطبیق شماره ترمینال ها با نقشه سیم کشی، از هر عامل دیگری مهم تر است.
نکات ایمنی در اتصال سیم های کولر گازی
به دلیل مصرف برق نسبتا بالای کولر گازی، سیم کشی این دستگاه باید با دقت و بر اساس ظرفیت جریان انجام شود. استفاده از کابل نامناسب یا اتصال غیر استاندارد می تواند باعث افزایش دمای سیم، افت ولتاژ و حتی آسیب دیدن کمپرسور شود. همچنین وجود سیم ارت در این دستگاه نقش مهمی در حفاظت از کاربران و تجهیزات الکترونیکی دارد و نباید به هیچ عنوان حذف شود.
پیش از انجام هرگونه تعمیر یا جابه جایی سیم ها، برق اصلی دستگاه باید از طریق فیوز قطع شود. همچنین بهتر است پس از پایان نصب، تمام اتصالات از نظر استحکام، سلامت عایق و تطابق با نقشه کارخانه بررسی شوند. رعایت این موارد باعث عملکرد پایدار کولر گازی و کاهش احتمال خرابی در طول زمان خواهد شد.
آیا می توان سیم فاز و نول را فقط از روی رنگ تشخیص داد؟
در شرایطی که سیم کشی مطابق استاندارد انجام شده باشد، رنگ سیم ها می تواند راهنمای مناسبی برای تشخیص فاز، نول و ارت باشد، اما این روش همیشه قابل اعتماد نیست. بسیاری از ساختمان های قدیمی در طول سال ها چندین بار تعمیر یا بازسازی شده اند و ممکن است بخشی از سیم کشی آن ها بدون رعایت استانداردهای جدید تغییر کرده باشد. همچنین در برخی پروژه ها از کابل های قدیمی یا سیم هایی با رنگ بندی متفاوت استفاده شده است که احتمال اشتباه را افزایش می دهد.
به همین دلیل تشخیص قطعی نوع سیم باید با استفاده از ابزارهای مناسب مانند فازمتر، مولتی متر یا تجهیزات تست برق انجام شود. این ابزارها وضعیت واقعی مدار را مشخص می کنند و وابسته به رنگ عایق نیستند. در پروژه های حرفه ای نیز برقکاران ابتدا مدار را اندازه گیری می کنند و سپس عملیات نصب یا تعمیر را ادامه می دهند. این روش علاوه بر افزایش ایمنی، از بروز خطاهای پرهزینه در تجهیزات برقی جلوگیری می کند.
نکات مهم در انتخاب و استفاده از سیم و کابل با رنگ استاندارد
انتخاب سیم و کابل مناسب تنها به رنگ عایق محدود نمی شود و عوامل مختلفی در کیفیت و ایمنی آن تاثیر دارند. محصولی که مطابق استاندارد تولید شده باشد، علاوه بر رنگ بندی صحیح، از هادی با کیفیت، عایق مقاوم و مشخصات فنی دقیق برخوردار است. به همین دلیل هنگام خرید باید به برند تولید کننده، نشان استاندارد، سطح مقطع سیم و نوع کاربرد آن توجه کنید تا محصول انتخاب شده با نیاز پروژه هماهنگ باشد.
پس از خرید نیز نحوه استفاده از سیم و کابل اهمیت زیادی دارد. کشیدن بیش از حد کابل، قرار گرفتن در معرض حرارت بالا، رطوبت یا مواد شیمیایی و انجام اتصالات غیر اصولی می تواند عمر مفید آن را کاهش دهد. همچنین اگر در آینده بخشی از سیم کشی نیاز به تعمیر پیدا کرد، بهتر است از سیم هایی با همان استاندارد رنگ بندی استفاده شود تا ساختار شبکه برق منظم باقی بماند و عیب یابی در دفعات بعدی با سرعت و دقت بیشتری انجام شود.
