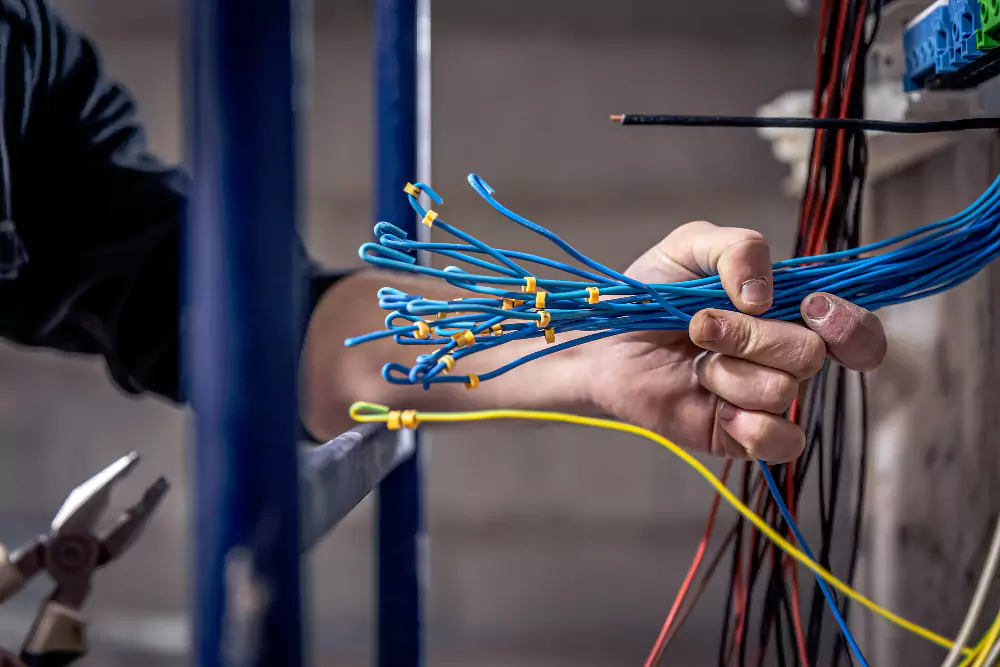

اشتباهات رایج در سیم کشی ساختمان

سیم کشی ساختمان یکی از مهم ترین بخش های تاسیسات برقی است که کیفیت اجرای آن تاثیر مستقیمی بر ایمنی، عملکرد تجهیزات و هزینه های نگهداری ساختمان دارد. بسیاری از مشکلاتی مانند آتش سوزی، برق گرفتگی، خرابی وسایل برقی یا قطع مکرر برق، به دلیل اشتباهاتی ایجاد می شوند که هنگام اجرای سیم کشی یا انتخاب تجهیزات رخ داده اند. گاهی یک خطای کوچک که در ابتدا بی اهمیت به نظر می رسد، پس از مدتی خسارت های مالی و حتی جانی به همراه خواهد داشت. به همین دلیل رعایت اصول فنی و استفاده از تجهیزات استاندارد اهمیت بسیار زیادی دارد.

در این مقاله با 12 اشتباه رایج در سیم کشی ساختمان آشنا می شوید که ممکن است در پروژه های مسکونی، اداری یا تجاری دیده شوند. علاوه بر معرفی هر خطا، علت ایجاد آن، پیامدهای احتمالی و روش جلوگیری از آن را بررسی می کنیم تا اگر قصد ساخت، بازسازی یا نظارت بر اجرای سیم کشی را دارید، بتوانید از بروز مشکلات رایج جلوگیری کنید.

چرا اشتباه در سیم کشی ساختمان خطرناک است؟

اشتباه در سیم کشی ساختمان تنها به خرابی یک کلید یا قطع شدن برق محدود نمی شود. سیستم برق ساختمان به صورت یک مجموعه به هم پیوسته عمل می کند و هرگونه اجرای نادرست می تواند روی عملکرد سایر بخش ها نیز تاثیر بگذارد. انتخاب اشتباه سیم، نصب غیر اصولی تجهیزات یا رعایت نکردن استانداردهای ایمنی، احتمال ایجاد اتصال کوتاه، افزایش دمای سیم ها، خرابی وسایل برقی و حتی آتش سوزی را افزایش می دهد. بسیاری از حوادث برقی که در ساختمان ها رخ می دهند، نتیجه رعایت نکردن نکات ساده اما مهم در زمان اجرای سیم کشی هستند.

از طرف دیگر، برطرف کردن این اشتباهات بعد از پایان پروژه معمولا هزینه بسیار بیشتری نسبت به اجرای صحیح از ابتدا دارد. در بسیاری از مواقع برای اصلاح یک خطا باید بخشی از دیوار یا سقف تخریب شود یا مسیر سیم کشی دوباره اجرا شود. به همین دلیل شناخت رایج ترین اشتباهات سیم کشی به مالکان، برقکاران و سازندگان کمک می کند تا قبل از بروز مشکل، ایرادهای احتمالی را شناسایی و از خسارت های مالی و خطرات جانی جلوگیری کنند.

12 اشتباه رایج در سیم کشی ساختمان

1. اتصال سیم ها خارج از جعبه تقسیم

یکی از اشتباهاتی که هنوز هم در برخی پروژه های ساختمانی دیده می شود، اتصال سیم ها در بیرون از جعبه تقسیم است. بعضی افراد برای کاهش زمان اجرا یا دسترسی راحت تر، سیم ها را داخل سقف کاذب، پشت دیوار یا داخل لوله به یکدیگر متصل می کنند و از نصب جعبه تقسیم صرف نظر می کنند. این روش برخلاف اصول استاندارد است و باعث می شود محل اتصال در برابر رطوبت، گرد و غبار و آسیب های فیزیکی محافظت نشود. همچنین در صورت بروز مشکل، پیدا کردن محل اتصال بسیار دشوار خواهد بود.

تمامی انشعاب ها و محل های اتصال باید داخل جعبه تقسیم استاندارد انجام شوند تا در صورت نیاز به تعمیر یا عیب یابی، دسترسی به آن ها امکان پذیر باشد. استفاده از جعبه تقسیم علاوه بر افزایش ایمنی، از شل شدن اتصالات، ایجاد جرقه و بالا رفتن دمای سیم ها جلوگیری می کند. اگر محل اتصال به درستی محافظت نشود، احتمال بروز اتصال کوتاه و حتی آتش سوزی در آینده افزایش پیدا خواهد کرد.

2. انتخاب سیم و کابل نامناسب برای مدار برق

هر مدار الکتریکی بر اساس میزان جریان مصرفی، نوع تجهیزات و طول مسیر به سیم یا کابل با مشخصات مشخصی نیاز دارد. استفاده از سیمی که سطح مقطع کافی ندارد یا کیفیت مناسبی ندارد، باعث می شود جریان الکتریکی به درستی منتقل نشود و دمای سیم به مرور افزایش پیدا کند. این افزایش دما علاوه بر آسیب رساندن به روکش سیم، می تواند عمر تجهیزات برقی را نیز کاهش دهد و احتمال ایجاد حوادث برقی را بیشتر کند.

برای انتخاب سیم مناسب باید عواملی مانند توان مصرفی، تعداد مصرف کننده ها، طول مسیر و شرایط محیطی در نظر گرفته شود. استفاده از سیم استاندارد با سطح مقطع مناسب، علاوه بر افزایش ایمنی، باعث عملکرد بهتر مدار و کاهش افت ولتاژ نیز خواهد شد. صرفه جویی در خرید سیم های ارزان یا انتخاب سایز نامناسب، معمولا در آینده هزینه های بسیار بیشتری به مالک ساختمان تحمیل می کند.

3. استفاده از سیم و کابل فرسوده یا غیراستاندارد

یکی دیگر از اشتباهات رایج، استفاده از سیم ها و کابل هایی است که کیفیت لازم را ندارند یا مدت زیادی از عمر آن ها گذشته است. در برخی پروژه های بازسازی، برای کاهش هزینه ها از سیم های قدیمی دوباره استفاده می شود یا کابل هایی خریداری می شوند که استانداردهای لازم را ندارند. این محصولات ممکن است از نظر ظاهری سالم باشند اما مقاومت الکتریکی، کیفیت هادی یا ضخامت روکش آن ها مطابق استاندارد نباشد.

سیم و کابل بی کیفیت معمولا در برابر حرارت، فشار و عوامل محیطی مقاومت کمتری دارند و احتمال آسیب دیدن آن ها در طول زمان بیشتر است. همچنین روکش نامناسب می تواند ترک بخورد یا خاصیت عایقی خود را از دست بدهد و زمینه ایجاد اتصال کوتاه را فراهم کند. انتخاب محصولات دارای استاندارد معتبر و خرید از برندهای شناخته شده، یکی از ساده ترین راه ها برای افزایش ایمنی سیستم برق ساختمان است.

4. حذف یا اجرای غیراصولی سیستم ارت

سیستم ارت یکی از مهم ترین بخش های ایمنی در تاسیسات برقی ساختمان است، اما در برخی پروژه ها یا به طور کامل حذف می شود یا بدون رعایت اصول فنی اجرا می شود. وظیفه سیستم ارت انتقال جریان های نشتی به زمین و محافظت از افراد و تجهیزات در برابر برق گرفتگی است. زمانی که این سیستم عملکرد مناسبی نداشته باشد، بدنه فلزی وسایل برقی ممکن است دارای ولتاژ خطرناک شود و در صورت تماس افراد، حادثه ایجاد کند.

اجرای صحیح سیستم ارت نیازمند طراحی مناسب، انتخاب تجهیزات استاندارد و اندازه گیری مقاومت زمین پس از اجرا است. تنها نصب یک سیم ارت بدون بررسی عملکرد واقعی آن کافی نیست. اگر سیستم اتصال به زمین به درستی اجرا شود، علاوه بر افزایش ایمنی کاربران، عملکرد تجهیزات حفاظتی مانند کلید محافظ جان نیز بهبود پیدا می کند و خطرات ناشی از نشتی جریان تا حد زیادی کاهش می یابد.

5. کوتاه گرفتن سیم ها و ایجاد اتصالات غیراصولی

برخی برقکاران برای صرفه جویی در مصرف سیم یا به دلیل برآورد اشتباه، طول سیم ها را کمتر از مقدار مورد نیاز در نظر می گیرند. این موضوع باعث می شود هنگام نصب کلید، پریز یا سایر تجهیزات، سیم ها تحت کشش قرار بگیرند و امکان اجرای اتصال استاندارد وجود نداشته باشد. در چنین شرایطی معمولا از تکه سیم های اضافی برای افزایش طول استفاده می شود که خود می تواند تعداد اتصالات را بیشتر کرده و احتمال بروز ایراد را افزایش دهد.

طول مناسب سیم علاوه بر سهولت نصب، در زمان تعمیر و تعویض تجهیزات نیز اهمیت زیادی دارد. اگر در آینده نیاز به جابه جایی یا تعویض یک کلید یا پریز وجود داشته باشد، وجود مقدار کافی سیم داخل قوطی برق باعث می شود عملیات تعمیر بدون آسیب رساندن به مدار انجام شود. رعایت این نکته ساده از بسیاری از مشکلات رایج در زمان بهره برداری جلوگیری می کند.

6. رعایت نکردن رنگ بندی استاندارد سیم ها

رنگ بندی سیم های برق تنها برای زیبایی یا نظم بیشتر نیست، بلکه یکی از مهم ترین اصول شناسایی مدارها در زمان نصب، تعمیر و عیب یابی محسوب می شود. زمانی که از رنگ های نامناسب استفاده شود یا سیم فاز، نول و ارت بدون هیچ قاعده ای به کار گرفته شوند، احتمال اشتباه در اتصال مدارها افزایش پیدا می کند. این موضوع به ویژه در پروژه هایی که چندین برقکار روی آن کار می کنند یا سال ها بعد نیاز به تعمیر دارند، دردسرهای زیادی ایجاد خواهد کرد.

استفاده از رنگ بندی استاندارد باعث می شود هر فردی بتواند در کوتاه ترین زمان مسیر سیم ها را تشخیص دهد و بدون ایجاد اشتباه روی مدار کار کند. رعایت این اصل ساده علاوه بر افزایش سرعت اجرای پروژه، احتمال برق گرفتگی و آسیب دیدن تجهیزات را نیز کاهش می دهد. اگر در یک ساختمان نظم در رنگ بندی سیم ها وجود نداشته باشد، حتی انجام یک تعمیر ساده نیز می تواند زمان بر و پرریسک شود.

7. عبور سیم ها بدون لوله برق یا محافظ مناسب

یکی از خطاهایی که گاهی برای کاهش هزینه یا سرعت بیشتر اجرا انجام می شود، عبور مستقیم سیم ها از داخل دیوار یا سقف بدون استفاده از لوله برق است. در این شرایط سیم ها در برابر فشار، رطوبت، ضربه و آسیب های احتمالی محافظت نمی شوند و کوچک ترین ترک یا برخورد با ابزار ساختمانی می تواند به عایق آن ها آسیب برساند. علاوه بر این، در صورت نیاز به تعویض سیم ها، خارج کردن آن ها از مسیر تقریبا غیر ممکن خواهد بود.

استفاده از لوله برق استاندارد باعث محافظت از سیم ها و افزایش طول عمر سیستم برق ساختمان می شود. همچنین در پروژه های آینده، امکان اضافه کردن یا تعویض سیم بدون تخریب دیوار فراهم خواهد شد. انتخاب لوله مناسب، رعایت شعاع خم استاندارد و جلوگیری از پر کردن بیش از حد لوله ها نیز از نکاتی است که تاثیر زیادی در عملکرد صحیح سیم کشی دارد و نباید نادیده گرفته شود.

8. نصب غیراصولی کلید، پریز و جعبه های برق

حتی اگر سیم کشی ساختمان به درستی انجام شده باشد، نصب اشتباه کلیدها، پریزها و جعبه های برق می تواند مشکلات زیادی ایجاد کند. نصب در ارتفاع نامناسب، تراز نبودن تجهیزات، شل بودن اتصالات یا قرار گرفتن جعبه برق در محل نامناسب از جمله خطاهایی هستند که علاوه بر کاهش کیفیت اجرا، ایمنی ساختمان را نیز تحت تاثیر قرار می دهند. در بعضی موارد نیز به دلیل محکم نبودن تجهیزات، پس از مدتی کلید یا پریز از محل خود خارج می شود.

برای جلوگیری از این مشکلات باید محل نصب تجهیزات از قبل مشخص شود و تمامی قطعات با دقت و مطابق استاندارد در جای خود قرار بگیرند. استفاده از قوطی های مناسب، محکم کردن اتصالات و بررسی عملکرد کلید و پریز قبل از پایان پروژه، باعث می شود سیستم برق ساختمان عملکرد مطمئن تری داشته باشد و نیاز به تعمیرات زودهنگام کاهش پیدا کند.

9. محکم نکردن کابل ها با بست و گیره مناسب

در برخی پروژه ها کابل ها بدون استفاده از بست یا گیره مناسب رها می شوند و تنها با تکیه بر وزن خود یا چند نقطه اتصال در مسیر قرار می گیرند. این موضوع باعث می شود کابل ها به مرور زمان جابه جا شوند، تحت فشار قرار بگیرند یا در اثر لرزش و حرکت دچار آسیب شوند. همچنین ظاهر نامنظم سیم کشی، نگهداری و عیب یابی سیستم را نیز دشوارتر می کند.

استفاده از بست ها و گیره های استاندارد باعث می شود کابل ها در مسیر خود ثابت بمانند و از وارد شدن فشار اضافی به محل اتصالات جلوگیری شود. انتخاب نوع بست باید متناسب با وزن کابل، شرایط محیطی و محل نصب انجام شود. رعایت این نکته ساده علاوه بر افزایش طول عمر کابل ها، کیفیت اجرای پروژه را نیز به شکل محسوسی بهبود می بخشد.

10. نصب تجهیزات برقی در محل های نامناسب

انتخاب محل نصب تجهیزات برقی اهمیت زیادی در ایمنی و دوام آن ها دارد. گاهی کلیدها، پریزها، جعبه تقسیم یا تابلو برق در مکان هایی نصب می شوند که در معرض رطوبت، گرمای زیاد، تابش مستقیم نور خورشید یا مواد قابل اشتعال قرار دارند. این شرایط می تواند باعث کاهش عمر تجهیزات، خرابی عایق ها و افزایش احتمال بروز اتصالی یا آتش سوزی شود.

قبل از نصب هر تجهیز باید شرایط محیطی به دقت بررسی شود و در صورت نیاز از تجهیزات مخصوص محیط های مرطوب یا صنعتی استفاده شود. همچنین رعایت فاصله مناسب از منابع حرارتی، لوله های آب و گاز و سایر تجهیزات حساس، نقش مهمی در افزایش ایمنی سیستم برق ساختمان دارد. انتخاب محل مناسب، از بسیاری از مشکلاتی که در طول سال های بهره برداری ایجاد می شوند، جلوگیری خواهد کرد.

11. انتخاب نادرست فیوز و تجهیزات حفاظتی

فیوز و تجهیزات حفاظتی وظیفه دارند در زمان بروز اضافه بار یا اتصال کوتاه، مدار را به سرعت قطع کنند و از آسیب رسیدن به سیم کشی و وسایل برقی جلوگیری کنند. اگر ظرفیت فیوز بیشتر از مقدار مورد نیاز انتخاب شود، ممکن است در زمان وقوع خطا مدار به موقع قطع نشود و سیم ها بیش از حد داغ شوند. از طرف دیگر، انتخاب فیوز با ظرفیت کمتر نیز باعث قطع مکرر برق و ایجاد اختلال در استفاده روزمره خواهد شد.

انتخاب تجهیزات حفاظتی باید بر اساس ظرفیت مدار، نوع مصرف کننده ها و استانداردهای برق ساختمان انجام شود. استفاده از کلید محافظ جان، فیوزهای استاندارد و تجهیزات باکیفیت، امنیت سیستم برق را تا حد زیادی افزایش می دهد. بررسی دوره ای عملکرد این تجهیزات نیز اهمیت زیادی دارد، زیرا حتی بهترین تجهیزات نیز در صورت خرابی یا فرسودگی نمی توانند وظیفه حفاظتی خود را به درستی انجام دهند.

12. وارد کردن بار بیش از ظرفیت مدار برق

یکی از اشتباهاتی که معمولا پس از بهره برداری از ساختمان رخ می دهد، اتصال تعداد زیادی وسیله برقی پرمصرف به یک مدار است. زمانی که جریان مصرفی از ظرفیت طراحی شده مدار بیشتر شود، سیم ها و تجهیزات تحت فشار قرار می گیرند و دمای آن ها افزایش پیدا می کند. ادامه این وضعیت می تواند باعث آسیب دیدن عایق سیم ها، کاهش عمر تجهیزات و در نهایت ایجاد اتصال کوتاه یا آتش سوزی شود.

برای جلوگیری از این مشکل باید بار مصرفی بین مدارهای مختلف به صورت اصولی تقسیم شود و برای وسایل پرمصرف مانند کولر گازی، فر برقی یا آبگرمکن، مدار اختصاصی در نظر گرفته شود. همچنین در صورت افزایش مصرف برق ساختمان، بهتر است وضعیت سیم کشی و تابلو برق توسط یک برقکار متخصص بررسی شود تا در صورت نیاز، ظرفیت مدارها متناسب با شرایط جدید ارتقا پیدا کند. این کار علاوه بر افزایش ایمنی، از وارد شدن فشار غیر ضروری به کل سیستم برق ساختمان جلوگیری خواهد کرد.
