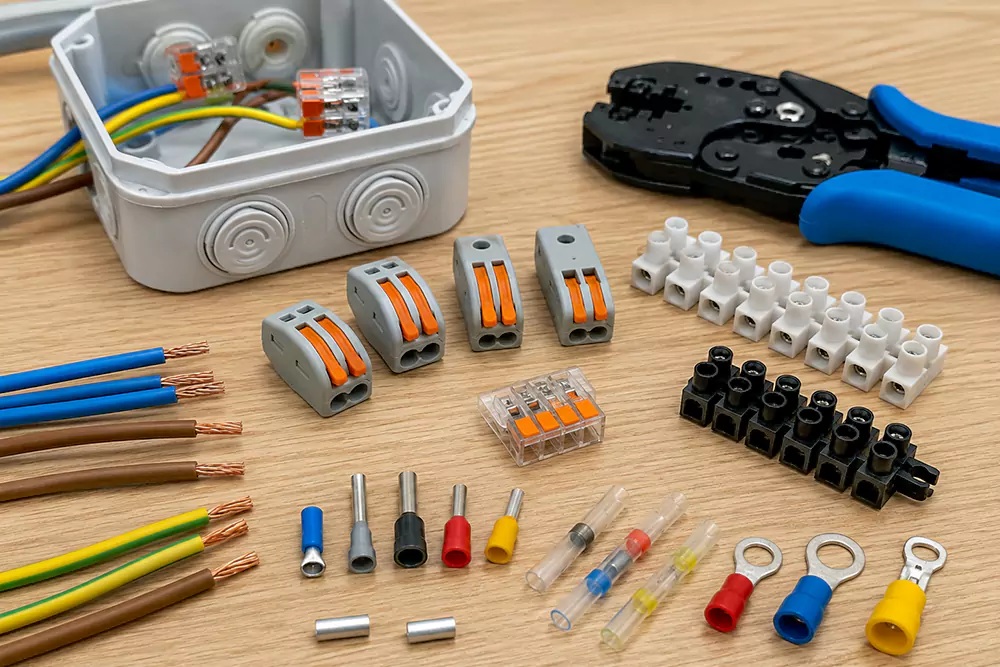

انواع اتصالات سیم برق و روش صحیح اتصال سیم ها
اتصال سیم برق یکی از مهم ترین بخش های سیم کشی ساختمان، نصب تجهیزات الکتریکی و تعمیر مدارهای برق است. اگر محل اتصال به شکل اصولی اجرا نشود، مقاومت الکتریکی افزایش پیدا می کند و جریان عبوری باعث داغ شدن سیم، ذوب شدن عایق، جرقه یا حتی آتش سوزی خواهد شد. به همین دلیل پیچاندن ساده سیم ها و پوشاندن آن ها با چسب برق، روش قابل اعتمادی برای ایجاد یک اتصال دائمی محسوب نمی شود.
روش صحیح اتصال سیم ها به نوع هادی، سطح مقطع، جریان مدار، شرایط محیط و امکان باز کردن اتصال در آینده بستگی دارد. ترمینال پیچی، کانکتور اهرمی، رابط پرسی، وایرشو، سرسیم و کابلشو هر کدام برای کاربرد مشخصی طراحی شده اند. در این مقاله انواع اتصالات سیم برق، روش مناسب اتصال سیم های مفتولی و افشان، مراحل اجرای اتصال و اشتباهاتی که ایمنی مدار را کاهش می دهند بررسی می شوند.
اتصال سیم برق چیست و چرا باید اصولی انجام شود؟
اتصال سیم برق به محلی گفته می شود که دو یا چند هادی برای انتقال جریان، انشعاب گرفتن یا اتصال به یک تجهیز الکتریکی به یکدیگر متصل می شوند. این محل باید تماس فلزی کامل و پایدار ایجاد کند تا جریان بدون مقاومت غیرعادی از آن عبور کند. اگر سطح تماس کم باشد، رشته های سیم به درستی در رابط قرار نگیرند یا پیچ ترمینال شل بسته شود، محل اتصال نسبت به سایر بخش های مدار گرم تر خواهد شد. این گرما ممکن است به تدریج عایق سیم، بدنه کانکتور و قطعات اطراف را تخریب کند.
اتصال اصولی علاوه بر هدایت مناسب جریان باید در برابر کشش، لرزش، رطوبت و جابه جایی سیم نیز مقاوم باشد. همچنین هیچ بخش لختی نباید بیرون از ترمینال یا پوشش عایق باقی بماند. انتخاب رابط متناسب با نوع سیم و سطح مقطع آن اهمیت زیادی دارد؛ زیرا رابط بسیار بزرگ سیم را محکم نگه نمی دارد و رابط کوچک نیز می تواند رشته ها را قطع کند یا ظرفیت عبور جریان کافی نداشته باشد. محل اتصال نیز باید داخل قوطی، جعبه تقسیم یا محفظه ای قرار گیرد که امکان دسترسی و بازرسی ایمن داشته باشد.

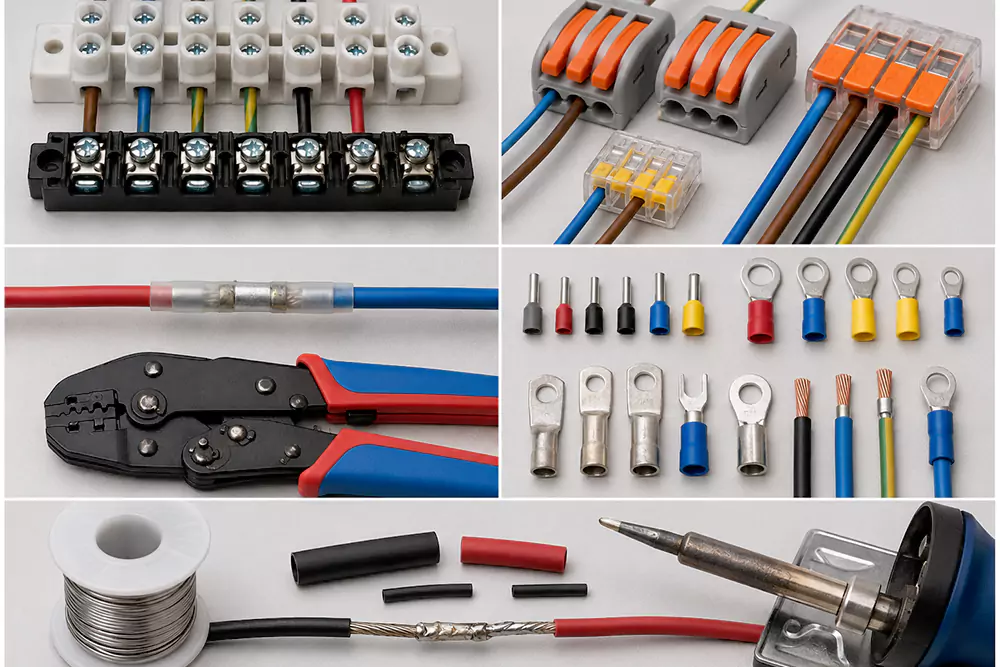

انواع اتصالات سیم برق
اتصالات سیم برق بر اساس روش برقراری تماس میان هادی ها، به مدل های پیچی، فشاری، اهرمی، پرسی و لحیمی تقسیم می شوند. هیچ روشی برای تمام مدارها بهترین نیست و انتخاب باید با توجه به نوع سیم، مقدار جریان و محل نصب انجام شود. برای نمونه، رابط پرسی برای یک اتصال دائمی مناسب است، اما ترمینال اهرمی زمانی کاربرد بیشتری دارد که احتمال باز کردن یا تغییر سیم کشی وجود داشته باشد.
تفاوت مهم دیگر به نوع هادی مربوط است. سیم مفتولی یک هادی یکپارچه دارد و معمولا به راحتی زیر ترمینال قرار می گیرد، اما سیم افشان از رشته های نازک تشکیل شده و ممکن است هنگام بستن پیچ پراکنده یا قطع شود. در چنین شرایطی استفاده از وایرشو یا رابط مناسب سیم افشان، اتصال منظم تر و مطمئن تری ایجاد می کند.
اتصال با ترمینال پیچی و ترمینال شاخه ای
ترمینال پیچی یکی از شناخته شده ترین ابزارها برای اتصال سیم های برق است. در این روش، بخش لخت شده سیم داخل محفظه فلزی قرار می گیرد و با بستن پیچ، هادی در جای خود محکم می شود. ترمینال های شاخه ای معمولا به صورت ردیفی تولید می شوند و می توان تعداد مورد نیاز را از آن ها جدا کرد. این مدل برای داخل جعبه تقسیم، قوطی برق و برخی تجهیزات مناسب است.
ترمینال باید متناسب با سطح مقطع و جریان مدار انتخاب شود. سیم نباید تا حدی لخت شود که مس از بدنه ترمینال بیرون بماند. پیچ نیز باید به اندازه کافی محکم باشد، اما فشار بیش از حد ممکن است هادی را له کند یا رشته های سیم افشان را ببرد.
اتصال با کانکتور اهرمی یا فشاری
کانکتورهای اهرمی و فشاری برای اتصال سریع و منظم چند سیم استفاده می شوند. در مدل اهرمی، با بالا بردن اهرم مسیر ورود سیم باز می شود و پس از قرار دادن هادی، اهرم پایین می آید و اتصال را ثابت نگه می دارد. این ساختار امکان باز کردن و استفاده دوباره از کانکتور را فراهم می کند و برای تعمیرات یا تغییرات آینده کاربردی است.
مدل های فشاری معمولا سیم مفتولی را بدون اهرم نگه می دارند و استفاده از آن ها باید مطابق مشخصات سازنده باشد. پیش از نصب باید محدوده سطح مقطع، نوع هادی و تعداد ورودی های کانکتور بررسی شود. همه کانکتورها برای سیم افشان و مفتولی مناسب نیستند و قرار دادن هادی نامتناسب می تواند اتصال را شل کند.
اتصال پرسی با موف یا رابط سیم
موف یا رابط پرسی قطعه ای فلزی است که برای اتصال سر به سر دو سیم استفاده می شود. دو سر لخت شده سیم داخل رابط قرار می گیرند و بدنه فلزی با ابزار پرس مخصوص فشرده می شود. این فشار باعث درگیری محکم هادی با رابط شده و یک اتصال دائمی با مقاومت مکانیکی مناسب ایجاد می کند.
کیفیت این روش به انتخاب سایز درست رابط و قالب پرس وابسته است. استفاده از انبردست معمولی فشار یکنواختی ایجاد نمی کند و ممکن است سیم با یک کشش ساده از رابط خارج شود. پس از پرس باید اتصال از نظر استحکام آزمایش و با روکش عایق مناسب پوشانده شود. رابط پرسی برای تعمیر سیم و فضاهایی که باز کردن مکرر اتصال لازم نیست، گزینه مناسبی است.
اتصال با سرسیم، وایرشو و کابلشو
وایرشو، سرسیم و کابلشو کاربرد یکسانی ندارند. وایرشو برای جمع کردن رشته های سیم افشان و آماده سازی آن جهت ورود به ترمینال پیچی یا فشاری استفاده می شود. پس از قرار دادن سیم داخل بخش فلزی وایرشو، آن را با انبر مخصوص پرس می کنند تا رشته ها به صورت یکپارچه در ترمینال قرار گیرند و بیرون نزنند.
سرسیم برای اتصال سیم به ترمینال یا پایه تجهیزات تولید می شود و ممکن است به شکل حلقوی، دوشاخه، سوزنی یا فیشی باشد. کابلشو نیز بیشتر برای کابل های دارای سطح مقطع بالاتر و اتصال آن ها به پیچ، شینه، کلید یا تجهیزات قدرت کاربرد دارد. سایز قطعه، قطر پیچ و سطح مقطع کابل باید دقیقا با محل نصب هماهنگ باشد.
اتصال لحیمی و محدودیت های آن
لحیم کاری بیشتر در مدارهای الکترونیکی، سیم های ظریف و تعمیر قطعاتی کاربرد دارد که اتصال مکانیکی و الکتریکی آن ها با لحیم تثبیت می شود. در این روش باید سطح هادی تمیز باشد و مقدار لحیم به اندازه ای استفاده شود که اتصال را پوشش دهد، بدون اینکه توده بزرگ و شکننده ای ایجاد کند. پس از پایان کار نیز بخش لحیم شده به عایق کاری و مهار مکانیکی نیاز دارد.
لحیم را نباید جایگزین همیشگی ترمینال و اتصال پرسی در سیم کشی قدرت دانست. قلع اندود کردن سر سیم افشان و قرار دادن آن زیر بعضی ترمینال های پیچی نیز می تواند در طول زمان باعث کاهش فشار پیچ و شل شدن اتصال شود. در چنین کاربردی، وایرشوی پرسی معمولا انتخاب مناسب تری است.
بهترین روش اتصال برای انواع سیم برق
بهترین روش اتصال زمانی مشخص می شود که نوع هادی، سطح مقطع و کاربرد مدار معلوم باشد. سیم های مفتولی شکل خود را حفظ می کنند، اما سیم های افشان انعطاف بیشتری دارند و رشته های آن ها باید هنگام نصب کنترل شوند. اتصال میان دو سیم هم جنس معمولا ساده تر است، در حالی که اتصال سیم مفتولی به افشان به رابطی نیاز دارد که هر دو ساختار را به شکل مطمئن نگه دارد.
مقدار جریان نیز بر انتخاب روش تاثیر دارد. رابط مورد استفاده باید ظرفیت عبور جریان مدار را داشته باشد و در دمای کاری محیط دچار تغییر شکل نشود. در محیط مرطوب، فضای بیرونی یا محل دارای لرزش، علاوه بر اتصال الکتریکی باید حفاظت مکانیکی و عایق بندی مناسب نیز در نظر گرفته شود.
اتصال دو سیم مفتولی به یکدیگر
برای اتصال دو سیم مفتولی می توان از ترمینال پیچی، کانکتور فشاری سازگار یا کانکتور اهرمی استفاده کرد. سیم ها باید بدون شکستگی و به اندازه تعیین شده لخت شوند و تا انتهای محفظه رابط وارد شوند. در ترمینال پیچی، هر سیم باید به صورت کامل زیر بخش فلزی قرار گیرد و پیچ روی عایق بسته نشود.
پیچاندن دو سیم مفتولی و پوشاندن آن ها با چسب برق، اتصال پایدار و قابل اطمینانی ایجاد نمی کند. تغییر دما و حرکت سیم ممکن است پیچش را شل کرده و سطح تماس را کاهش دهد. استفاده از رابط استاندارد، هم مقاومت مکانیکی بیشتری دارد و هم بخش لخت هادی را بهتر می پوشاند.
اتصال دو سیم افشان به یکدیگر
برای اتصال دو سیم افشان بهتر است از کانکتور اهرمی مخصوص سیم افشان یا موف پرسی متناسب با سطح مقطع استفاده شود. رشته ها باید بدون بریدگی و پراکندگی داخل رابط قرار گیرند. پیچاندن رشته ها با دست ممکن است هنگام ورود به ترمینال باعث بیرون ماندن بخشی از مس یا کاهش سطح موثر هادی شود.
در اتصال پرسی، طول لخت شدن باید با طول بخش فلزی موف هماهنگ باشد. پس از پرس، هیچ رشته ای نباید بیرون رابط دیده شود و اتصال باید در برابر کشش معمولی ثابت بماند. برای اتصال قابل باز شدن، کانکتور اهرمی مناسب تر است و برای مسیر دائمی می توان از رابط پرسی استفاده کرد.
اتصال سیم افشان و مفتولی به یکدیگر
اتصال سیم افشان و مفتولی باید با کانکتوری انجام شود که سازنده استفاده همزمان از هر دو نوع هادی را مجاز اعلام کرده باشد. برخی کانکتورهای اهرمی می توانند سیم افشان و مفتولی را در ورودی های جداگانه نگه دارند و فشار مناسبی روی هر دو ایجاد کنند. انتخاب تنها بر اساس ظاهر کانکتور کافی نیست و مشخصات فنی آن باید بررسی شود.
قرار دادن مستقیم سیم افشان و مفتولی زیر یک پیچ نامناسب ممکن است باعث شود سیم سخت فشار اصلی را تحمل کند و رشته های سیم افشان شل باقی بمانند. اگر از ترمینال پیچی مناسب استفاده می شود، آماده سازی سیم افشان با وایرشو می تواند اتصال منظم تری ایجاد کند.
اتصال سیم به کلید، پریز و ترمینال تجهیزات
پیش از اتصال سیم به کلید، پریز یا تجهیزات برقی باید نوع ترمینال آن بررسی شود. بعضی ترمینال ها برای ورود مستقیم سیم مفتولی طراحی شده اند و برخی دیگر پیچ و صفحه فشار دارند. سیم باید به اندازه لازم لخت شود تا عایق وارد محل تماس فلزی نشود و بخش مسی نیز بیرون از ترمینال باقی نماند.
برای سیم افشان، استفاده از وایرشوی متناسب می تواند از پراکندگی رشته ها جلوگیری کند، البته باید با ساختار ترمینال تجهیز سازگار باشد. قرار دادن دو سیم زیر ترمینالی که تنها برای یک هادی طراحی شده، می تواند فشار را نامتعادل کند. اگر انشعاب لازم است، بهتر است ابتدا اتصال در یک کانکتور مناسب انجام شود و یک سیم خروجی به تجهیز برسد.
مراحل اتصال صحیح دو سیم برق
اتصال سیم برق تنها زمانی باید انجام شود که برق مدار از مبدا قطع شده و نبود ولتاژ با ابزار سالم بررسی شده باشد. خاموش کردن کلید مصرف کننده کافی نیست، زیرا ممکن است سیم فاز همچنان در قوطی یا جعبه تقسیم وجود داشته باشد. همچنین محل کار باید خشک و دارای نور کافی باشد و ابزارها دسته عایق سالم داشته باشند.
مراحل صحیح اتصال دو سیم برق عبارت اند از:
- فیوز مدار مربوطه را قطع کنید و نبود ولتاژ را با ابزار مناسب بررسی نمایید.
- نوع سیم، سطح مقطع و مقدار جریان مدار را مشخص کنید.
- رابط یا کانکتور سازگار با هادی را انتخاب کنید.
- عایق سیم را با سیم لخت کن و به اندازه توصیه شده جدا کنید.
- رشته های آسیب دیده یا اکسید شده را حذف و انتهای سیم را دوباره آماده کنید.
- سیم ها را تا انتهای رابط وارد کرده و پیچ، اهرم یا پرس را کامل اجرا کنید.
- اتصال را با کشش ملایم آزمایش کنید تا سیم از رابط خارج نشود.
- بخش لخت باقی مانده و وضعیت عایق را کنترل کنید.
- اتصال را بدون فشار اضافی داخل قوطی یا جعبه تقسیم قرار دهید.
- پس از بستن محفظه، برق را وصل کرده و عملکرد مدار را بررسی کنید.
اگر محل اتصال داغ شود، بوی سوختگی ایجاد کند یا عملکرد مدار ناپایدار باشد، برق باید دوباره قطع و اتصال بازبینی شود. در مدارهای پرمصرف یا سیم کشی نامشخص، انجام کار توسط برقکار مطمئن تر است.
عایق کاری و محافظت از محل اتصال
عایق کاری مرحله ای جدا از ایجاد اتصال است. چسب برق، روکش حرارتی یا پوشش پلاستیکی کانکتور نمی تواند یک اتصال الکتریکی ضعیف را اصلاح کند. ابتدا هادی ها باید با ترمینال، کانکتور یا رابط استاندارد به شکل محکم متصل شوند و سپس بخش اتصال در برابر تماس ناخواسته و شرایط محیطی محافظت شود. در بسیاری از کانکتورهای استاندارد، بدنه عایق بخشی از ساختار محصول است و نیازی به پیچیدن چسب اضافه وجود ندارد.
برای رابط های پرسی بدون روکش می توان از وارنیش حرارتی با قطر مناسب استفاده کرد. روکش باید پیش از پرس روی یکی از سیم ها قرار گیرد و پس از تکمیل اتصال، روی رابط منتقل و به صورت یکنواخت گرم شود. محل اتصال نباید آزادانه داخل دیوار، زیر گچ یا خارج از محفظه باقی بماند. قرار دادن آن داخل جعبه تقسیم قابل دسترس، حفاظت مکانیکی و امکان بازرسی آینده را فراهم می کند. در محیط مرطوب نیز باید از رابط و محفظه ای استفاده شود که برای همان شرایط طراحی شده باشد.
اشتباهات رایج در اتصال سیم برق
یکی از رایج ترین اشتباهات، پیچاندن سیم ها و استفاده از چسب برق به عنوان تنها وسیله اتصال است. چسب برق با گذشت زمان و افزایش دما ممکن است شل شود و پیچش سیم نیز در برابر حرکت و کشش پایداری کافی ندارد. لخت کردن بیش از حد سیم، باقی ماندن مس بیرون ترمینال و ورود عایق به محل تماس نیز از خطاهایی هستند که ایمنی اتصال را کاهش می دهند.
انتخاب ترمینال نامتناسب، بستن چند سیم زیر یک پیچ غیرمجاز و پرس کردن موف با انبردست معمولی از اشتباهات دیگر هستند. استفاده از وایرشوی بزرگ، سیم را داخل آن آزاد می گذارد و وایرشوی کوچک ممکن است بخشی از رشته ها را قطع کند. قلع اندود کردن سیم افشان پیش از نصب در ترمینال پیچی نیز بدون تایید سازنده مناسب نیست. همچنین نباید برای جلوگیری از پریدن فیوز یا گرم شدن اتصال، سطح مقطع هادی یا ظرفیت رابط را به صورت حدسی تغییر داد؛ ابتدا علت اضافه جریان و ضعف مدار باید مشخص شود.
