تستر برق چیست؟

تستر برق ابزاری برای تشخیص وجود ولتاژ و بررسی اولیه وضعیت سیم، پریز، کلید و تجهیزات برقی است. این ابزار در مدل های مختلف تماسی، غیر تماسی، دو پل و مخصوص پریز تولید می شود و عملکرد تمام مدل ها یکسان نیست. بعضی تسترها فقط وجود احتمالی ولتاژ را با چراغ یا صدا اعلام می کنند، در حالی که مدل های پیشرفته تر می توانند محدوده یا مقدار ولتاژ را نیز نمایش دهند.

انتخاب تستر باید بر اساس نوع آزمایش انجام شود. تستر غیر تماسی برای بررسی سریع سیم و کابل مناسب است، اما نتیجه آن به تنهایی برای اطمینان از بی برق بودن مدار کافی نیست. تستر دو پل با تماس مستقیم دو نقطه مدار، اطلاعات قابل اعتماد تری درباره اختلاف ولتاژ ارائه می دهد. شناخت تفاوت این ابزارها از تشخیص اشتباه و شروع کار روی مدار برق دار جلوگیری می کند.

تستر برق چه چیزی را نشان می دهد؟

عملکرد اصلی تستر برق به نوع دستگاه بستگی دارد. مدل های ساده معمولا مشخص می کنند که در سیم، ترمینال یا پریز ولتاژ وجود دارد یا خیر. نتیجه این تست ممکن است با روشن شدن چراغ، پخش صدای هشدار، لرزش بدنه یا تغییر وضعیت نمایشگر اعلام شود. این ابزارها در بسیاری از موارد مقدار دقیق ولتاژ را نشان نمی دهند و فقط وجود برق را تشخیص می دهند.

تسترهای دیجیتال یا دو پل می توانند اطلاعات بیشتری ارائه دهند. بعضی مدل ها مقدار تقریبی یا دقیق ولتاژ را نمایش می دهند و امکان تشخیص ولتاژ AC و DC را دارند. قابلیت هایی مانند تست پیوستگی، تشخیص ترتیب فاز، اعلام پلاریته و بررسی عملکرد کلید محافظ جان نیز ممکن است در برخی محصولات وجود داشته باشد. وجود هر قابلیت باید از روی مشخصات همان دستگاه بررسی شود.

تستر برق را نباید با یک ابزار کامل اندازه گیری اشتباه گرفت. بسیاری از مدل ها توانایی اندازه گیری جریان مصرفی، مقاومت، ظرفیت خازن، فرکانس یا سلامت کامل تجهیزات را ندارند. برای چنین آزمایش هایی معمولا به مولتی متر، کلمپ متر یا ابزار تخصصی دیگری نیاز است.

تفسیر نتیجه تست نیز اهمیت زیادی دارد. روشن شدن تستر غیر تماسی نزدیک کابل لزوما مشخص نمی کند کدام هادی دارای ولتاژ است، زیرا میدان سیم مجاور می تواند روی دستگاه اثر بگذارد. همچنین خاموش ماندن آن همیشه به معنی بی برق بودن قطعی مدار نیست. محدوده تشخیص، وضعیت باتری، ضخامت عایق و فاصله تستر از سیم روی نتیجه اثر دارند.

انواع تستر برق و کاربرد هر کدام

تسترهای برق از نظر شیوه تماس با مدار و نوع اطلاعاتی که ارائه می دهند به چند گروه اصلی تقسیم می شوند. انتخاب مدل مناسب باعث می شود آزمایش با دقت بیشتر و خطر کمتر انجام شود. استفاده از یک تستر ساده برای کاری که به اندازه گیری دو نقطه مدار نیاز دارد، می تواند نتیجه ناقص یا اشتباه ایجاد کند.

تستر برق غیر تماسی

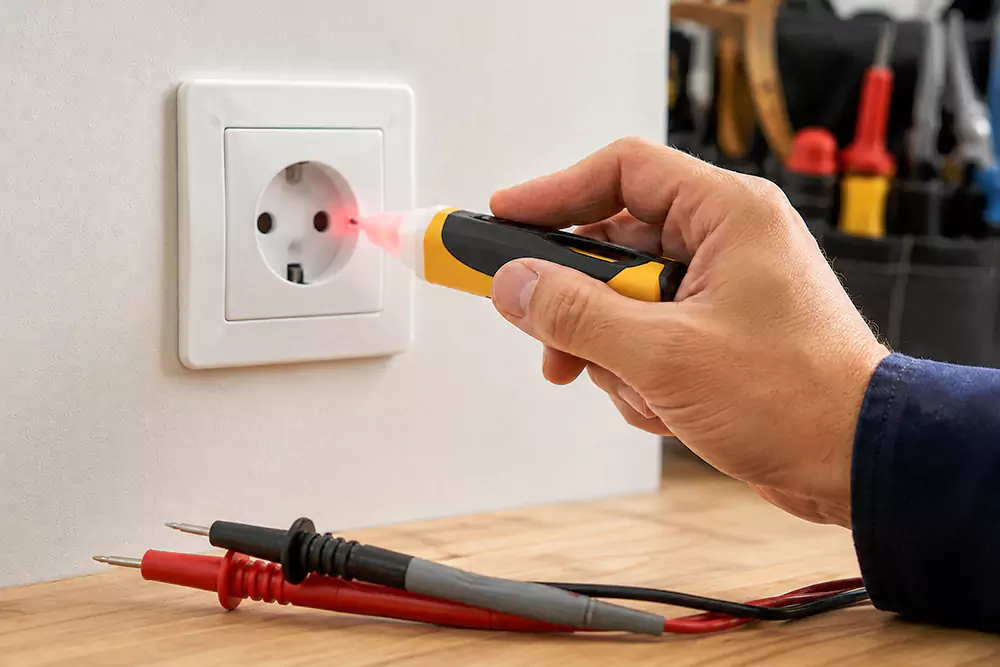

تستر برق غیر تماسی معمولا ظاهری قلمی دارد و بدون تماس مستقیم با مس لخت، میدان الکتریکی اطراف هادی دارای ولتاژ AC را تشخیص می دهد. برای استفاده از آن کافی است نوک دستگاه به سیم، کابل، سوراخ پریز، کلید یا فیوز نزدیک شود. در صورت تشخیص ولتاژ، تستر با چراغ، صدا یا لرزش هشدار می دهد.

این مدل برای بررسی سریع برق داشتن کابل، پیدا کردن سیم فاز، کنترل اولیه پریز و تشخیص احتمالی نقطه قطعی در مسیر سیم کاربرد دارد. برقکار می تواند بدون باز کردن عایق کابل، وجود ولتاژ را در بخش های مختلف مسیر بررسی کند. مدل های دارای تنظیم حساسیت امکان تشخیص میدان ضعیف یا محدود کردن تاثیر سیم های مجاور را نیز فراهم می کنند.

مهم ترین مزیت تستر غیر تماسی، سرعت و نیاز نداشتن به تماس با هادی لخت است. با این حال، نتیجه آن تحت تاثیر فاصله از سیم، ضخامت عایق، باتری دستگاه و میدان های اطراف قرار می گیرد. در کابل های چند رشته ممکن است تستر وجود برق را تشخیص دهد، اما نتواند رشته فاز را به شکل دقیق مشخص کند.

باتری ضعیف می تواند حساسیت دستگاه را کاهش دهد و باعث اعلام نشدن ولتاژ شود. بعضی مدل ها نیز در نزدیکی تجهیزات الکترونیکی، کابل های موازی یا منابع نویز هشدار اشتباه می دهند. به همین دلیل این تستر بیشتر برای بررسی اولیه مناسب است و نباید تنها ابزار تشخیص قطع کامل برق پیش از تعمیر باشد.

تستر برق تماسی تک قطبی

تستر تماسی تک قطبی برای تشخیص وجود فاز در یک نقطه استفاده می شود. نوک فلزی دستگاه باید با ترمینال، سیم یا بخش دارای برق تماس پیدا کند. در مدل های ساده، کاربر قسمت مشخصی از انتهای فازمتر را لمس می کند تا چراغ داخلی روشن شود. مدل های الکترونیکی ممکن است بدون نیاز به تماس انگشت با بخش انتهایی، نتیجه را روی نمایشگر یا چراغ نشان دهند.

این ابزار برای شناسایی سیم فاز در پریز، کلید و جعبه تقسیم کاربرد دارد، اما اطلاعات کاملی درباره مقدار ولتاژ یا سلامت نول ارائه نمی دهد. روشن نشدن چراغ نیز ممکن است به خرابی لامپ داخلی، تماس نامناسب نوک تستر، عایق بودن سطح یا شرایط بدنی و محیطی مربوط باشد.

مدل های دیجیتال تک قطبی گاهی محدوده تقریبی ولتاژ را نمایش می دهند، اما دقت و روش کار آن ها با تستر دو پل یا مولتی متر یکسان نیست. پیش از استفاده باید مشخص شود دستگاه برای چه نوع ولتاژی طراحی شده و کدام بخش آن باید با مدار تماس داشته باشد.

فازمتر یا تستر تک قطبی برای بررسی اولیه سیم فاز مناسب است، اما برای تایید نبود ولتاژ روی مدار، به ویژه در تابلو برق و سیم کشی ثابت ساختمان، ابزار کاملی محسوب نمی شود. نبود مسیر مناسب برای عبور جریان بسیار کم داخلی می تواند باعث نتیجه منفی اشتباه شود.

تستر ولتاژ دو پل

تستر دو پل دارای دو پراب است و اختلاف ولتاژ میان دو نقطه مدار را بررسی می کند. برای مثال، یک پراب روی فاز و پراب دیگر روی نول قرار می گیرد. دستگاه بر اساس اختلاف پتانسیل میان این دو نقطه، وجود و مقدار ولتاژ را با چراغ های پله ای یا نمایشگر دیجیتال نشان می دهد.

این تستر برای بررسی ولتاژ بین فاز و نول، فاز و ارت یا دو فاز کاربرد دارد. مدل های مختلف ممکن است ولتاژ AC و DC، پلاریته، پیوستگی مدار و ترتیب فاز را نیز تشخیص دهند. بعضی محصولات دارای هشدار صوتی یا لرزشی هستند تا وجود ولتاژ را در محیط های پرنور یا پرصدا واضح تر اعلام کنند.

تستر دو پل نسبت به مدل غیر تماسی ارتباط مستقیم تری با مدار دارد و برای بررسی نبود ولتاژ نتیجه قابل اعتماد تری ارائه می دهد. با این حال، استفاده صحیح از آن نیازمند دسترسی به دو نقطه مناسب و رعایت محدوده ولتاژ دستگاه است. پراب ها باید از قسمت عایق گرفته شوند و انگشتان پشت محافظ طراحی شده روی دسته قرار بگیرند.

کابل، عایق پراب و بدنه تستر باید پیش از استفاده بررسی شوند. ترک خوردگی، پارگی روکش یا لق بودن نوک پراب می تواند خطر تماس با برق را افزایش دهد. مدل انتخاب شده نیز باید رده ایمنی متناسب با محل آزمایش داشته باشد.

تستر پریز برق

تستر پریز ابزاری است که مستقیما داخل پریز قرار می گیرد و نحوه اتصال فاز، نول و ارت را بررسی می کند. دستگاه معمولا چند چراغ نشانگر دارد و ترکیب روشن یا خاموش شدن آن ها، وضعیت سیم کشی را نمایش می دهد. جدول معنی چراغ ها روی بدنه یا دفترچه محصول درج می شود.

این تستر می تواند بعضی خطاها مانند نبود ارت، قطع بودن نول، قطع بودن فاز یا جابه جایی برخی اتصال ها را تشخیص دهد. بعضی مدل ها دکمه آزمایش کلید محافظ جان دارند و با ایجاد جریان آزمایشی محدود، عملکرد قطع مدار را بررسی می کنند.

الگوی چراغ ها در تمام تسترهای پریز یکسان نیست و نباید نتیجه یک مدل با جدول محصول دیگر تفسیر شود. همچنین این ابزار قادر به تشخیص تمام خطاهای ممکن سیم کشی نیست. برای مثال، ممکن است وجود ولتاژ روی ارت یا اتصال های پیچیده تر نیازمند اندازه گیری تخصصی باشد.

تستر پریز برای بررسی سریع پریزهای ساختمان کاربردی است، اما جای آزمایش کامل سیم کشی، اندازه گیری مقاومت اتصال زمین یا بررسی کیفیت اتصالات را نمی گیرد. در صورت مشاهده ترکیب غیرعادی چراغ ها، بهتر است پریز تا زمان بررسی دقیق مورد استفاده قرار نگیرد.

نحوه استفاده ایمن از تستر برق

پیش از استفاده از هر تستر، بدنه، عایق، باتری، نمایشگر و پراب ها را بررسی کنید. دستگاه ترک خورده، کابل آسیب دیده یا پراب لق برای آزمایش برق مناسب نیست. محدوده ولتاژ و رده ایمنی درج شده روی ابزار نیز باید با محل کار هماهنگ باشد.

آزمایش تستر روی یک منبع برق سالم پیش از شروع کار اهمیت زیادی دارد. این کار مشخص می کند دستگاه روشن است و توانایی تشخیص ولتاژ را دارد. پس از پایان آزمایش مدار نیز بهتر است تستر دوباره روی همان منبع سالم کنترل شود. این روش از اشتباه گرفتن خرابی ناگهانی ابزار با بی برق بودن مدار جلوگیری می کند.

روش استفاده از تستر برق غیر تماسی

ابتدا تستر را روشن کرده و وضعیت باتری یا چراغ آماده به کار را بررسی کنید. سپس دستگاه را روی یک پریز یا کابل دارای برق مشخص آزمایش نمایید. اگر هشدار صوتی و نوری به درستی فعال شد، می توان بررسی مدار مورد نظر را آغاز کرد.

نوک تستر را به روکش سیم، ورودی پریز، اطراف کلید یا بدنه عایق کابل نزدیک کنید. نیازی به وارد کردن فشار یا تماس با بخش فلزی نیست. دستگاه باید به آرامی در طول مسیر حرکت داده شود تا تغییر هشدار قابل تشخیص باشد.

هنگام بررسی کابل چند رشته، میدان هادی فاز ممکن است روی کل کابل اثر بگذارد. برای تشخیص دقیق تر، رشته ها باید با فاصله مناسب از یکدیگر قرار داشته باشند و از تستری با حساسیت متناسب استفاده شود. کاهش یا افزایش صدای هشدار همیشه محل دقیق سیم فاز را مشخص نمی کند.

اگر تستر هشدار نداد، مدار را بی برق فرض نکنید. ابتدا عملکرد دستگاه را دوباره روی منبع سالم بررسی کنید. سپس باتری، محدوده تشخیص و فاصله نوک تستر از هادی را کنترل نمایید. برای شروع تعمیر، برق باید از فیوز قطع و نبود ولتاژ با روش و ابزار مناسب تایید شود.

روش استفاده از تستر ولتاژ دو پل

پیش از آزمایش، سلامت بدنه، کابل و نوک پراب ها را بررسی کنید. تستر را روی یک منبع دارای ولتاژ مشخص قرار دهید تا عملکرد چراغ ها یا نمایشگر تایید شود. سپس مدار مورد نظر را از نقاط مناسب آزمایش کنید.

برای اندازه گیری ولتاژ پریز، یک پراب روی مسیر فاز و پراب دیگر روی نول قرار می گیرد. بررسی فاز و ارت نیز می تواند اختلاف ولتاژ میان این دو مسیر را نشان دهد. جای پراب ها باید با نوع مدار و دستورالعمل دستگاه هماهنگ باشد.

پراب ها فقط از قسمت عایق گرفته شوند و نوک فلزی آن ها لمس نشود. دست ها باید خشک باشند و کاربر روی سطح مرطوب یا رسانا قرار نگیرد. اگر محل آزمایش فضای کافی ندارد یا احتمال تماس تصادفی با بخش های برق دار وجود دارد، آزمایش باید توسط برقکار انجام شود.

برای تایید قطع برق، ابتدا تستر روی منبع سالم آزمایش می شود، سپس مدار مورد نظر بررسی شده و در پایان دوباره عملکرد ابزار روی منبع دارای برق کنترل می گردد. اگر در مرحله آخر تستر کار نکند، نتیجه آزمایش قبلی قابل اعتماد نخواهد بود.

تفاوت تستر برق با فازمتر و مولتی متر چیست؟

فازمتر ساده نوعی ابزار تک قطبی است که بیشتر برای شناسایی سیم فاز استفاده می شود. این وسیله معمولا مقدار ولتاژ را نشان نمی دهد و برای بررسی کامل مدار مناسب نیست. عملکرد آن به تماس نوک با هادی و در بعضی مدل ها لمس قسمت انتهایی توسط کاربر وابسته است.

اصطلاح تستر برق دامنه گسترده تری دارد و می تواند شامل مدل غیر تماسی، تماسی، دو پل و تستر پریز باشد. بعضی تسترها فقط وجود برق را اعلام می کنند و بعضی دیگر محدوده یا مقدار ولتاژ را نشان می دهند. بنابراین هنگام خرید باید نوع دستگاه و قابلیت واقعی آن بررسی شود.

مولتی متر ابزار اندازه گیری کامل تری است و می تواند ولتاژ، مقاومت و در مدل های مختلف جریان، فرکانس، ظرفیت خازن و پارامترهای دیگر را اندازه گیری کند. کار با مولتی متر نیازمند انتخاب صحیح حالت، محدوده و محل اتصال پراب ها است. قرار دادن اشتباه پراب یا انتخاب حالت جریان هنگام اندازه گیری ولتاژ می تواند اتصال کوتاه و خطر ایجاد کند.

برای پیدا کردن سریع سیم برق دار، تستر غیر تماسی کاربردی است. برای شناسایی فاز در یک نقطه، فازمتر ساده می تواند استفاده شود. بررسی اختلاف ولتاژ دو نقطه با تستر دو پل انجام می شود و برای اندازه گیری دقیق تر پارامترهای مدار، مولتی متر انتخاب مناسب تری است.

هیچ کدام از این ابزارها در تمام شرایط جای دیگری را نمی گیرند. انتخاب باید بر اساس اطلاعات مورد نیاز، محل آزمایش و سطح ایمنی انجام شود.

هنگام خرید تستر برق به چه نکاتی توجه کنیم؟

اولین معیار، نوع استفاده است. برای بررسی سریع سیم و کابل در کارهای عمومی، تستر غیر تماسی مناسب است. برای آزمایش حرفه ای تر مدار و تایید ولتاژ میان دو نقطه، تستر دو پل انتخاب قابل اعتماد تری خواهد بود. بررسی سیم کشی پریز نیز با تستر مخصوص پریز ساده تر انجام می شود.

محدوده ولتاژ قابل تشخیص باید با شبکه برق و تجهیزات مورد آزمایش هماهنگ باشد. برخی تسترها فقط ولتاژ AC را تشخیص می دهند، در حالی که مدل های دیگر برای AC و DC طراحی شده اند. استفاده خارج از محدوده مشخص شده می تواند نتیجه اشتباه یا آسیب به دستگاه ایجاد کند.

نمایشگر عددی برای کاربری که به مقدار ولتاژ نیاز دارد مناسب است، اما وجود صفحه نمایش به تنهایی دقت بالا را تضمین نمی کند. سرعت واکنش، وضوح چراغ ها، هشدار صوتی و امکان استفاده در محیط کم نور نیز باید بررسی شوند.

در تستر غیر تماسی، قابلیت تنظیم حساسیت می تواند برای تشخیص سیم های نزدیک به هم مفید باشد. هشدار لرزشی نیز در محیط های شلوغ یا پرصدا کاربرد دارد. دستگاه باید روش مشخصی برای بررسی سلامت باتری داشته باشد تا خاموش بودن آن با نبود ولتاژ اشتباه گرفته نشود.

رده ایمنی CAT از مهم ترین مشخصات خرید است. ابزار مورد استفاده برای تجهیزات متصل به پریز با تستری که در تابلو توزیع یا ورودی برق استفاده می شود، شرایط یکسانی ندارد. به طور کلی، رده CAT II برای وسایل و بارهای متصل به پریز، CAT III برای سیم کشی ثابت و تابلوهای توزیع ساختمان و CAT IV برای بخش های نزدیک به منبع ورودی برق در نظر گرفته می شود. انتخاب نهایی باید مطابق محل دقیق استفاده و حداکثر ولتاژ درج شده کنار رده انجام شود.

بدنه مقاوم، عایق مناسب، نوک پراب ایمن و کیفیت کابل در استفاده طولانی مدت اهمیت دارند. تستری که فقط ظاهر دیجیتال یا چراغ های متعدد دارد اما مشخصات ولتاژ و رده ایمنی آن روشن نیست، انتخاب مطمئنی محسوب نمی شود.

نکات ایمنی و اشتباهات رایج در استفاده از تستر برق

یکی از رایج ترین اشتباهات، اعتماد کامل به نتیجه منفی تستر غیر تماسی است. هشدار ندادن دستگاه می تواند به باتری ضعیف، عایق ضخیم، فاصله زیاد، ولتاژ خارج از محدوده یا خرابی خود تستر مربوط باشد. پیش از کار روی سیم، فیوز مدار باید قطع و نبود ولتاژ با ابزار مناسب تایید شود.

آزمایش نکردن تستر روی یک منبع برق سالم نیز خطر تشخیص اشتباه را افزایش می دهد. دستگاه باید قبل و بعد از بررسی مدار کنترل شود. استفاده از تستر با بدنه ترک خورده، پراب آسیب دیده یا کابل فرسوده نیز ایمن نیست و ابزار باید پیش از ادامه کار تعویض شود.

لمس نوک فلزی پراب ها، گرفتن قسمت بدون عایق و نزدیک کردن انگشت به ترمینال برق دار می تواند باعث برق گرفتگی شود. دست ها و محل کار باید خشک باشند و ابزار فقط از قسمت های عایق گرفته شود.

استفاده از تستر خارج از محدوده ولتاژ یا رده CAT درج شده روی آن ممکن است به خرابی دستگاه و ایجاد قوس الکتریکی منجر شود. تسترهای خانگی ساده برای آزمایش تابلوهای صنعتی، ورودی اصلی برق یا مدارهای دارای انرژی خطای بالا مناسب نیستند.

در مولتی متر و تسترهای چندکاره، انتخاب حالت اشتباه خطر بیشتری دارد. قرار دادن دستگاه روی حالت جریان و اتصال آن میان فاز و نول می تواند اتصال کوتاه ایجاد کند. تنظیمات و محل اتصال پراب ها باید پیش از تماس با مدار دوباره بررسی شوند.

تستر برق ابزار کمکی برای تشخیص وضعیت مدار است و جای قطع منبع، رعایت فاصله ایمن و استفاده از تجهیزات حفاظت فردی را نمی گیرد. در صورت نامشخص بودن سیم کشی، نبود فضای کافی یا نیاز به باز کردن تابلو برق، انجام آزمایش باید به برقکار سپرده شود.
