محاسبه مقدار سیم ساختمان

محاسبه مقدار سیم ساختمان یکی از مهم ترین مراحل پیش از اجرای سیم کشی برق است. اگر مقدار سیم و کابل به درستی برآورد شود، علاوه بر جلوگیری از خرید بیش از نیاز یا کمبود مصالح، هزینه های پروژه نیز بهتر مدیریت خواهد شد. بسیاری از افراد تصور می کنند تنها با دانستن متراژ ساختمان می توان مقدار سیم مورد نیاز را مشخص کرد، اما در عمل عوامل مختلفی مانند نقشه برق، تعداد مدارها، محل تجهیزات برقی و مسیر اجرای سیم کشی نیز در این محاسبه نقش دارند. به همین دلیل، دو ساختمان با متراژ یکسان ممکن است به مقدار متفاوتی سیم و کابل نیاز داشته باشند.

در این مقاله ابتدا عوامل موثر بر محاسبه مقدار سیم ساختمان را بررسی می کنیم، سپس نحوه برآورد متراژ سیم و کابل را توضیح می دهیم و در ادامه مقدار تقریبی سیم مورد نیاز برای ساختمان هایی با متراژهای مختلف، انتخاب سیم مناسب، متراژ هر کلاف سیم برق و عوامل موثر بر هزینه سیم کشی را بررسی خواهیم کرد.

چه عواملی در محاسبه مقدار سیم ساختمان تاثیر دارند؟

برای برآورد مقدار سیم و کابل ساختمان، نمی توان تنها به متراژ زیر بنا تکیه کرد. اولین و مهم ترین عامل، نقشه برق ساختمان است که محل دقیق روشنایی ها، پریزها، کلیدها، تابلو برق و سایر تجهیزات را مشخص می کند. هرچه تعداد مدارهای برق بیشتر باشد یا مسیرهای سیم کشی طولانی تر طراحی شوند، مقدار سیم مصرفی نیز افزایش پیدا می کند. همچنین نوع کاربری ساختمان، تعداد واحدها، تعداد اتاق ها، آشپزخانه، پارکینگ، انباری و سایر فضاها نیز در میزان سیم مورد نیاز تاثیرگذار هستند. به همین دلیل، برآورد دقیق معمولا پس از بررسی کامل نقشه برق انجام می شود و نه صرفا بر اساس متراژ ساختمان.

مهم ترین عواملی که در محاسبه مقدار سیم ساختمان تاثیر دارند عبارت اند از:

متراژ و نقشه ساختمان
تعداد واحدها و طبقات
تعداد مدارهای روشنایی و پریز
تعداد کلیدها، پریزها و تجهیزات برقی
طول مسیرهای سیم کشی
محل قرارگیری تابلو برق و جعبه تقسیم ها
نوع سیستم سیم کشی و نحوه اجرای آن
در نظر گرفتن مقدار پرت و ذخیره برای اجرای پروژه

بررسی هم زمان این موارد باعث می شود مقدار سیم و کابل با دقت بیشتری محاسبه شود و از خرید اضافی یا کمبود مصالح در زمان اجرا جلوگیری شود.

نحوه محاسبه مقدار سیم و کابل ساختمان

محاسبه مقدار سیم و کابل ساختمان با بررسی مسیر واقعی سیم کشی انجام می شود. در این روش، ابتدا نقشه برق ساختمان مطالعه شده و محل تمام تجهیزات برقی مشخص می شود. سپس طول مسیر هر مدار از تابلو برق تا آخرین مصرف کننده اندازه گیری می شود و مجموع مسیرهای مربوط به روشنایی، پریزها و سایر مدارها به صورت جداگانه محاسبه خواهد شد. در پایان نیز مقدار مناسبی برای پرت، برش و تغییرات احتمالی به این اعداد اضافه می شود تا میزان سیم مورد نیاز با شرایط واقعی اجرای پروژه مطابقت داشته باشد. به همین دلیل، سیم کشی ساختمان بر اساس طول مسیرهای اجرا شده محاسبه می شود و نه فقط متراژ ساختمان.

در پروژه های کوچک گاهی از برآوردهای تقریبی بر اساس زیر بنا استفاده می شود، اما این روش دقت بالایی ندارد و تنها یک تخمین اولیه محسوب می شود. هرچه پروژه بزرگ تر یا تعداد مدارها بیشتر باشد، بررسی نقشه برق اهمیت بیشتری پیدا می کند و نتیجه نهایی نیز به واقعیت نزدیک تر خواهد بود. استفاده از این روش علاوه بر مدیریت بهتر هزینه ها، باعث می شود مقدار سیم خریداری شده متناسب با نیاز پروژه باشد و روند اجرای سیم کشی بدون وقفه و کمبود مصالح انجام شود.

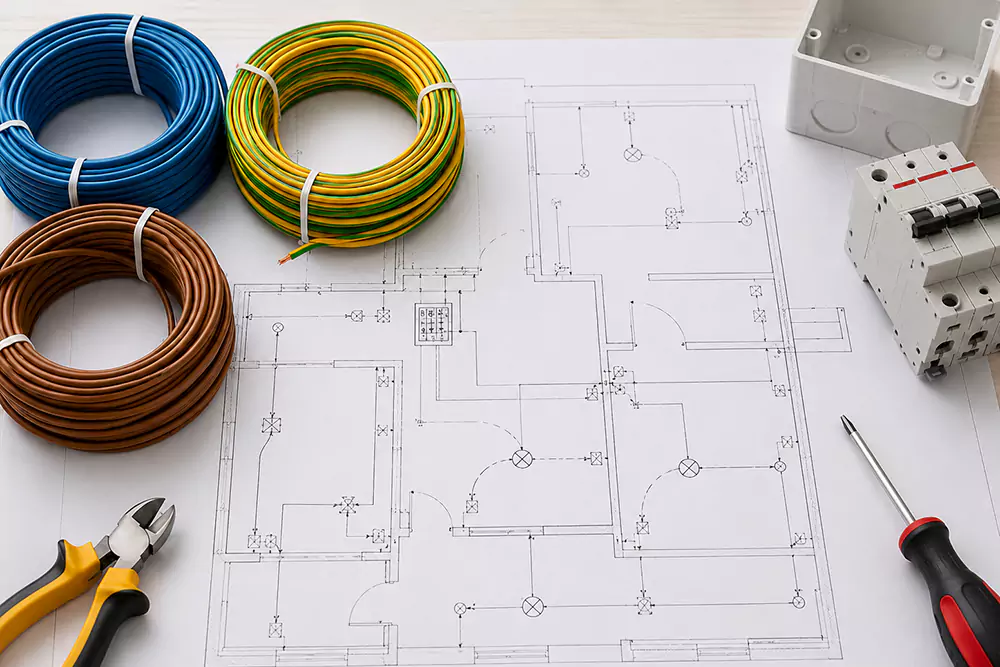

محاسبه مقدار سیم و کابل بر اساس متراژ ساختمان

برآورد مقدار سیم و کابل بر اساس متراژ ساختمان یکی از رایج ترین روش های تخمین اولیه است، اما نباید آن را جایگزین بررسی نقشه برق دانست. در این روش، متراژ زیر بنا مبنای محاسبه قرار می گیرد و با توجه به تجربه اجرای پروژه های مشابه، مقدار تقریبی سیم مورد نیاز تعیین می شود. البته عواملی مانند تعداد اتاق ها، تعداد مدارهای روشنایی و پریز، محل تابلو برق و نوع طراحی داخلی می توانند باعث شوند دو ساختمان با متراژ یکسان، به مقدار متفاوتی سیم و کابل نیاز داشته باشند. بنابراین اعداد ارائه شده در این بخش صرفا برای برآورد اولیه هستند و در پروژه های اجرایی بهتر است محاسبات بر اساس نقشه برق انجام شود.

ساختمان 50 متری

برای یک واحد 50 متری با یک اتاق خواب، یک پذیرایی، آشپزخانه، سرویس بهداشتی و حدود 8 تا 10 نقطه روشنایی، 10 تا 12 پریز و 7 تا 9 کلید، مقدار تقریبی سیم و کابل مورد نیاز به صورت زیر است:

حدود 120 تا 150 متر سیم 1.5 برای مدارهای روشنایی
حدود 110 تا 140 متر سیم 2.5 برای پریزهای عمومی
حدود 20 تا 30 متر سیم 4 برای مدارهای اختصاصی در صورت نیاز
مجموع تقریبی: 250 تا 320 متر سیم و کابل

این مقدار برای یک واحد با تجهیزات برقی معمولی در نظر گرفته شده است و با افزایش تعداد پریزها یا مدارهای اختصاصی بیشتر خواهد شد.

ساختمان 70 متری

در یک واحد 70 متری با دو اتاق خواب، آشپزخانه، پذیرایی، سرویس بهداشتی و حدود 12 تا 14 نقطه روشنایی، 15 تا 18 پریز و 10 تا 12 کلید، مقدار تقریبی سیم و کابل به شرح زیر خواهد بود:

حدود 160 تا 190 متر سیم 1.5 برای روشنایی
حدود 150 تا 190 متر سیم 2.5 برای پریزها
حدود 30 تا 40 متر سیم 4 برای مدارهای پرمصرف
حدود 10 تا 20 متر سیم 6 در صورت نیاز برای برخی مدارها
مجموع تقریبی: 350 تا 450 متر سیم و کابل

در صورتی که برای کولر گازی، ماشین لباسشویی یا فر برقی مدارهای جداگانه در نظر گرفته شود، این مقدار افزایش پیدا می کند.

ساختمان 100 متری

برای یک واحد 100 متری با سه اتاق خواب، آشپزخانه، پذیرایی، دو سرویس بهداشتی و حدود 15 تا 18 نقطه روشنایی، 22 تا 26 پریز و 14 تا 16 کلید، معمولا مقدار سیم و کابل مورد نیاز به صورت زیر برآورد می شود:

حدود 220 تا 260 متر سیم 1.5 برای روشنایی
حدود 200 تا 240 متر سیم 2.5 برای پریزهای عمومی
حدود 40 تا 60 متر سیم 4 برای مدارهای اختصاصی
حدود 20 تا 40 متر سیم 6 برای ورودی تابلو یا مصرف کننده های پرقدرت در صورت نیاز
مجموع تقریبی: 500 تا 650 متر سیم و کابل

این اعداد بر اساس یک نقشه برق متداول ارائه شده اند و ممکن است با توجه به طراحی پروژه کمتر یا بیشتر باشند.

ساختمان 150 متری

در یک واحد 150 متری با سه یا چهار اتاق خواب، آشپزخانه بزرگ، پذیرایی، چند سرویس بهداشتی و حدود 22 تا 28 نقطه روشنایی، 30 تا 36 پریز و 18 تا 22 کلید، مقدار تقریبی سیم و کابل به صورت زیر است:

حدود 300 تا 350 متر سیم 1.5 برای روشنایی
حدود 280 تا 340 متر سیم 2.5 برای پریزها
حدود 60 تا 90 متر سیم 4 برای مدارهای اختصاصی
حدود 30 تا 50 متر سیم 6 برای تابلو یا تجهیزات پرمصرف در صورت نیاز
مجموع تقریبی: 700 تا 900 متر سیم و کابل

این برآورد برای یک واحد مسکونی با سیم کشی استاندارد انجام شده است. در پروژه هایی با تجهیزات برقی بیشتر، سیستم هوشمند، تعداد بالای پریزها یا مدارهای اختصاصی، مقدار نهایی سیم و کابل می تواند از این اعداد بیشتر باشد.

ساختمان چند طبقه

در ساختمان های چند طبقه، علاوه بر سیم کشی داخل هر واحد، مسیرهای مشترک مانند راه پله، پارکینگ، مشاعات، تابلوهای برق و رایزرها نیز باید در محاسبات لحاظ شوند. به همین دلیل، مقدار سیم مورد نیاز تنها با ضرب متراژ یک واحد در تعداد طبقات قابل محاسبه نیست. وجود مدارهای مشترک، فاصله بیشتر بین تابلوهای برق و مصرف کننده ها و تجهیزات عمومی ساختمان باعث می شود مقدار سیم مصرفی نسبت به ساختمان های تک واحدی به شکل قابل توجهی افزایش پیدا کند.

برای برق کشی ساختمان از چه سیم و کابلی استفاده کنیم؟

انتخاب سیم مناسب به اندازه محاسبه متراژ آن اهمیت دارد، زیرا هر بخش از سیم کشی ساختمان به سیم یا کابل با سطح مقطع مشخصی نیاز دارد. برای مثال، مدارهای روشنایی، پریزهای عمومی و تجهیزات پرمصرف معمولا با سیم هایی در اندازه های مختلف اجرا می شوند تا علاوه بر تامین جریان مورد نیاز، ایمنی سیستم برق نیز حفظ شود. به همین دلیل، هنگام خرید نباید تنها به مقدار سیم مورد نیاز توجه کرد و انتخاب نوع سیم نیز باید بر اساس استانداردهای برق ساختمان انجام شود.

همچنین کیفیت هادی، جنس روکش، استاندارد تولید و برند سازنده از دیگر عواملی هستند که بر عملکرد و طول عمر سیم تاثیر می گذارند. استفاده از سیم های استاندارد علاوه بر کاهش احتمال افت ولتاژ و افزایش ایمنی، باعث می شود سیستم برق ساختمان در بلند مدت عملکرد مطمئن تری داشته باشد. به همین دلیل، بهتر است پیش از خرید، علاوه بر برآورد مقدار سیم، نوع سیم و کابل مورد نیاز هر مدار نیز به صورت دقیق مشخص شود تا از بروز مشکلات احتمالی در زمان اجرا یا بهره برداری جلوگیری شود.

هر کلاف سیم برق چند متر است؟

یکی از سوالات رایج هنگام خرید سیم و کابل این است که هر کلاف سیم برق چند متر است. در بازار ایران، بیشتر سیم های ساختمانی به صورت کلاف های 100 متری عرضه می شوند و این متراژ، رایج ترین استاندارد بین تولیدکنندگان محسوب می شود. البته برخی برندها یا مدل های خاص ممکن است کلاف هایی با متراژ کمتر یا بیشتر نیز تولید کنند، اما در بیشتر پروژه های ساختمانی، کلاف 100 متری مبنای خرید و محاسبات قرار می گیرد. به همین دلیل، پس از برآورد مقدار سیم مورد نیاز، معمولا تعداد کلاف های مورد نیاز بر اساس همین متراژ مشخص می شود.

هنگام خرید نیز بهتر است تنها به تعداد کلاف ها توجه نکنید و مشخصات فنی سیم مانند سطح مقطع، استاندارد تولید، برند و اصالت محصول را نیز بررسی کنید. در پروژه های بزرگ، خرید بر اساس متراژ مورد نیاز و تقسیم آن به تعداد کلاف های مناسب، مدیریت هزینه و حمل و نقل را آسان تر می کند. اگر مقدار سیم مورد نیاز پروژه به درستی محاسبه شده باشد، می توان با کمترین میزان پرت، تعداد مناسبی کلاف تهیه کرد و از خرید اضافی یا کمبود سیم در زمان اجرا جلوگیری نمود.

هزینه برق کشی ساختمان چگونه محاسبه می شود؟

هزینه سیم کشی ساختمان تنها به قیمت سیم و کابل محدود نمی شود و مجموعه ای از عوامل در برآورد هزینه نهایی تاثیر دارند. متراژ ساختمان، تعداد مدارهای برق، نوع سیم و کابل، کیفیت تجهیزات، پیچیدگی مسیرهای سیم کشی و تعداد کلیدها، پریزها و روشنایی ها از مهم ترین عواملی هستند که هزینه پروژه را تغییر می دهند. علاوه بر این، دستمزد اجرای سیم کشی نیز بسته به نوع ساختمان، حجم کار و شرایط پروژه متفاوت خواهد بود. به همین دلیل، دو ساختمان با متراژ یکسان ممکن است هزینه برق کشی کاملا متفاوتی داشته باشند. اگر قصد خرید سیم و کابل را دارید، آشنایی با عوامل موثر در قیمت کابل برق به شما کمک می کند دلیل تفاوت قیمت محصولات مختلف را بهتر درک کنید و انتخاب آگاهانه تری داشته باشید.

در برخی پروژه ها ممکن است از اصطلاح «شعله برق» برای برآورد اولیه هزینه یا حجم اجرای سیم کشی استفاده شود، اما این عبارت یک معیار فنی یا استاندارد برای محاسبه مقدار سیم و کابل نیست و بیشتر در میان برخی مجریان به عنوان یک اصطلاح رایج شناخته می شود. برای برآورد دقیق هزینه، بهتر است مقدار واقعی سیم و کابل، تجهیزات مورد نیاز و دستمزد اجرا به صورت جداگانه محاسبه شوند. این روش علاوه بر ارائه برآورد دقیق تر، امکان مدیریت بهتر بودجه و جلوگیری از هزینه های پیش بینی نشده را نیز فراهم می کند.
