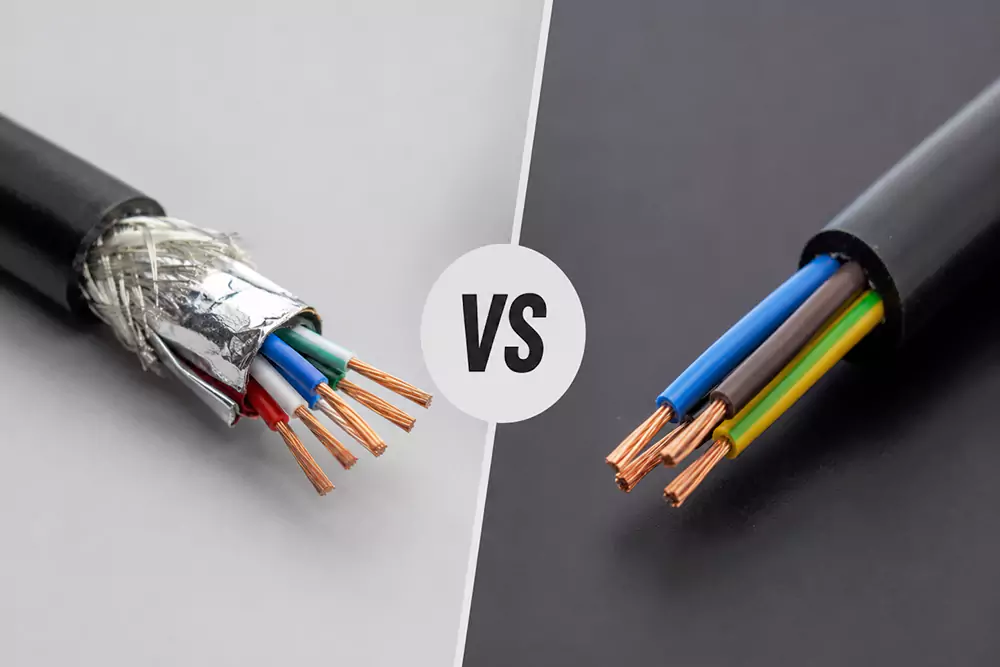

تفاوت کابل شیلد دار و بدون شیلد
در بسیاری از پروژههای برق، شبکه و اتوماسیون صنعتی، انتخاب کابل مناسب تأثیر مستقیمی بر عملکرد تجهیزات و کیفیت انتقال سیگنال دارد. یکی از سوالات رایج هنگام خرید کابل این است که کابل شیلددار بهتر است یا کابل بدون شیلد؟ پاسخ این سوال به عوامل مختلفی مانند میزان نویز محیط، نوع تجهیزات، طول مسیر کابلکشی و حساسیت سیگنال بستگی دارد. اگرچه هر دو نوع کابل وظیفه انتقال جریان یا داده را بر عهده دارند، اما تفاوت در ساختار آنها باعث میشود عملکرد متفاوتی در شرایط مختلف داشته باشند.
مهمترین تفاوت کابل شیلد دار و بدون شیلد، وجود یک لایه محافظ فلزی در کابل شیلددار است که از سیگنال در برابر تداخلهای الکترومغناطیسی محافظت میکند. این ویژگی باعث شده است کابلهای شیلددار در محیطهای صنعتی، مراکز داده و سیستمهای کنترلی کاربرد بیشتری داشته باشند، در حالی که کابلهای بدون شیلد به دلیل ساختار سادهتر و قیمت مناسبتر، گزینهای ایدهآل برای محیطهای کمنویز هستند. در این مقاله با ساختار، عملکرد، مزایا، معایب و کاربردهای هر دو نوع کابل آشنا میشوید تا بتوانید متناسب با نیاز پروژه، بهترین انتخاب را داشته باشید.
کابل شیلددار و بدون شیلد تنها دو نمونه از کابلهای پرکاربرد در صنعت برق هستند. آشنایی با دستهبندی کامل سیم و کابل به شما کمک میکند تا انتخاب دقیقتری برای هر پروژه داشته باشید. برای اطلاعات بیشتر، مقاله انواع سیم و کابل و تفاوت آنها را مطالعه کنید.
کابل شیلددار چیست؟
کابل شیلد دار نوعی کابل الکتریکی یا مخابراتی است که علاوه بر هادی، عایق و روکش، یک لایه محافظ فلزی نیز در ساختار خود دارد. این لایه که با نام شیلد (Shield) شناخته میشود، معمولاً اطراف رشتههای هادی یا زوج سیمها قرار میگیرد و از آنها در برابر نویزهای الکترومغناطیسی و تداخل امواج رادیویی محافظت میکند. وجود شیلد باعث میشود سیگنال با کمترین میزان افت کیفیت به مقصد برسد و احتمال ایجاد خطا در انتقال اطلاعات کاهش پیدا کند. به همین دلیل از کابلهای شیلددار در محیطهایی که تجهیزات برقی پرقدرت، اینورترها، موتورهای صنعتی یا منابع تولید نویز وجود دارند، استفاده میشود.
ساختار شیلد میتواند از فویل آلومینیومی، بافت مسی یا ترکیبی از هر دو تشکیل شده باشد که هر کدام سطح متفاوتی از محافظت را ارائه میدهند. هرچه میزان نویز محیط بیشتر باشد، اهمیت استفاده از کابل شیلددار نیز افزایش پیدا میکند. این کابلها در سیستمهای ابزار دقیق، اتوماسیون صنعتی، شبکههای ارتباطی، دوربینهای مداربسته، تجهیزات پزشکی و تابلوهای برق کاربرد گستردهای دارند. البته باید توجه داشت که عملکرد صحیح شیلد تنها به وجود آن وابسته نیست؛ بلکه نصب اصولی و اتصال صحیح شیلد به سیستم ارت نیز نقش مهمی در جلوگیری از ورود نویز و حفظ کیفیت انتقال سیگنال دارد.
کابل بدون شیلد چیست؟
کابل بدون شیلد یا Unshielded Cable کابلی است که در ساختار آن هیچ لایه محافظ فلزی برای مقابله با نویزهای الکترومغناطیسی وجود ندارد. این کابل تنها از هادی، عایق و روکش تشکیل شده و به دلیل ساختار سادهتر، وزن کمتر و قیمت اقتصادیتر، در بسیاری از پروژههای عمومی مورد استفاده قرار میگیرد. در محیطهایی که تجهیزات تولیدکننده نویز الکتریکی محدود هستند، نبود شیلد تأثیر قابلتوجهی بر کیفیت انتقال سیگنال نخواهد داشت و استفاده از کابل بدون شیلد میتواند از نظر اقتصادی گزینه مناسبتری باشد.
با وجود این، کابل بدون شیلد نسبت به تداخلهای الکترومغناطیسی حساستر است و در محیطهای صنعتی یا مسیرهایی که کابل از کنار تجهیزات قدرت، موتورهای الکتریکی یا تابلوهای برق عبور میکند، ممکن است کیفیت انتقال داده کاهش یابد یا خطا در سیگنال ایجاد شود. به همین دلیل معمولاً از این نوع کابل در شبکههای خانگی، ساختمانهای اداری، سیستمهای روشنایی، تجهیزات معمولی و پروژههایی که سطح نویز محیط پایین است استفاده میشود. انتخاب این کابل زمانی منطقی است که شرایط نصب، نوع کاربرد و فاصله انتقال با مشخصات فنی آن سازگاری داشته باشد و نیازی به محافظت ویژه در برابر نویز وجود نداشته باشد.
نقش شیلد در کابل چیست؟
شیلد یکی از مهمترین بخشهای کابلهای شیلددار است که وظیفه آن محافظت از سیگنال در برابر عوامل خارجی است. در بسیاری از محیطهای صنعتی، تجهیزات برقی هنگام کار میدانهای الکترومغناطیسی ایجاد میکنند که میتوانند روی کابلهای مجاور اثر بگذارند و باعث ایجاد نویز، افت کیفیت سیگنال یا اختلال در عملکرد تجهیزات شوند. شیلد با ایجاد یک لایه محافظ در اطراف هادیها، این امواج مزاحم را جذب یا منحرف میکند و مانع از نفوذ آنها به مسیر انتقال اطلاعات میشود. علاوه بر این، شیلد از انتشار نویز تولیدشده داخل کابل به سایر تجهیزات نیز جلوگیری میکند و نقش مهمی در افزایش پایداری شبکههای ارتباطی و سیستمهای کنترلی دارد.
شیلدها معمولاً از بافت مسی، فویل آلومینیومی یا ترکیبی از این دو ساخته میشوند. شیلد بافتهشده از سیمهای مسی، انعطافپذیری و مقاومت مکانیکی بالایی دارد و برای محیطهایی که کابل در معرض حرکت یا لرزش است، انتخاب مناسبی محسوب میشود. شیلد فویلی به دلیل پوشش تقریباً کامل اطراف هادیها، عملکرد بسیار خوبی در جلوگیری از نویزهای فرکانس بالا دارد و بیشتر در کابلهای مخابراتی و شبکه استفاده میشود. در برخی کابلها نیز برای دستیابی به حداکثر حفاظت، هر دو نوع شیلد بهصورت همزمان به کار میروند. نکته مهم این است که وجود شیلد بهتنهایی کافی نیست؛ اگر اتصال آن به سیستم ارت بهدرستی انجام نشود، بخش زیادی از کارایی خود را از دست خواهد داد و نمیتواند از کابل در برابر تداخلهای الکترومغناطیسی بهطور مؤثر محافظت کند.
مقاومت کابل شیلددار و بدون شیلد در برابر نویز
یکی از مهمترین معیارها در انتخاب بین کابل شیلددار و بدون شیلد، میزان مقاومت آنها در برابر نویز و تداخل الکترومغناطیسی (EMI) است. نویز الکترومغناطیسی معمولاً توسط تجهیزاتی مانند موتورهای الکتریکی، اینورترها، ترانسفورماتورها، خطوط انتقال برق و حتی برخی تجهیزات مخابراتی تولید میشود. این امواج میتوانند روی کابلهای مجاور اثر بگذارند و باعث اختلال در انتقال اطلاعات، کاهش کیفیت سیگنال یا بروز خطا در عملکرد تجهیزات حساس شوند. به همین دلیل، در محیطهایی که منابع تولید نویز وجود دارند، انتخاب کابل مناسب اهمیت زیادی پیدا میکند.
کابل شیلددار به لطف لایه محافظ فلزی، بخش زیادی از این نویزها را جذب یا منحرف کرده و از تأثیر آنها بر سیگنال جلوگیری میکند. در مقابل، کابل بدون شیلد چنین محافظتی ندارد و در صورت قرار گرفتن در محیطهای پرنویز، احتمال افت کیفیت سیگنال یا اختلال در انتقال داده افزایش مییابد. البته این موضوع به معنای نامناسب بودن کابل بدون شیلد نیست؛ بلکه در محیطهای اداری، مسکونی یا پروژههایی که تجهیزات تولیدکننده نویز در اطراف کابل وجود ندارند، این نوع کابل عملکرد قابل قبولی ارائه میدهد و انتخابی اقتصادیتر محسوب میشود. بنابراین میزان نویز محیط، مهمترین عامل در تعیین نوع کابل موردنیاز است.
مزایا و معایب کابل شیلددار
کابل شیلددار به دلیل برخورداری از یک لایه محافظ فلزی، گزینهای مناسب برای پروژههایی است که کیفیت انتقال سیگنال اهمیت بالایی دارد. این کابلها با جلوگیری از نفوذ نویزهای الکترومغناطیسی، عملکرد تجهیزات حساس را بهبود میبخشند و احتمال بروز خطا در سیستمهای کنترلی، ابزار دقیق و شبکههای ارتباطی را کاهش میدهند. همچنین استفاده از کابل شیلددار در مسیرهای طولانی یا محیطهای صنعتی باعث میشود ارتباط پایدارتر و مطمئنتری برقرار شود. از دیگر مزایای این کابلها میتوان به افزایش دقت انتقال داده، کاهش اختلالات الکتریکی و محافظت بهتر از سیگنال اشاره کرد.
با وجود این مزایا، کابل شیلددار معایبی نیز دارد که باید هنگام انتخاب به آنها توجه شود. مهمترین نقطه ضعف این کابل، قیمت بالاتر نسبت به نمونههای بدون شیلد است. علاوه بر این، نصب آن نیازمند رعایت اصول فنی و اتصال صحیح شیلد به سیستم ارت است؛ در غیر این صورت، بخش زیادی از کارایی خود را از دست میدهد. وزن بیشتر، قطر بالاتر و دشواری نسبی در نصب نیز از دیگر مواردی هستند که ممکن است در برخی پروژهها محدودیت ایجاد کنند. بنابراین استفاده از کابل شیلددار زمانی توجیه دارد که شرایط محیطی واقعاً به این سطح از محافظت نیاز داشته باشد.
مزایای کابل شیلد دار
- مقاومت بالا در برابر نویز و تداخل الکترومغناطیسی
- حفظ کیفیت انتقال سیگنال
- کاهش خطا در سیستمهای حساس
- مناسب برای محیطهای صنعتی و پرنویز
- افزایش پایداری ارتباط
معایب کابل شیلددار
- قیمت بالاتر
- نیاز به نصب اصولی و ارت مناسب
- وزن و قطر بیشتر
- انعطافپذیری کمتر در برخی مدلها
مزایا و معایب کابل بدون شیلد
کابل بدون شیلد به دلیل ساختار ساده و قیمت مناسب، یکی از پرکاربردترین انواع کابل در پروژههای عمومی محسوب میشود. این کابل وزن کمتری دارد، نصب آن سادهتر است و معمولاً هزینه نهایی کابلکشی را کاهش میدهد. همچنین به دلیل انعطافپذیری بیشتر، اجرای آن در مسیرهای مختلف آسانتر بوده و برای ساختمانهای مسکونی، اداری، شبکههای کوچک و محیطهایی که سطح نویز پایین است، انتخاب مناسبی به شمار میرود. اگر شرایط محیطی استاندارد باشد، کابل بدون شیلد میتواند عملکرد مطلوبی داشته باشد و نیازی به پرداخت هزینه بیشتر برای کابل شیلددار وجود نخواهد داشت.
در مقابل، مهمترین محدودیت این کابل، حساسیت آن نسبت به نویزهای الکترومغناطیسی است. اگر کابل بدون شیلد در کنار تجهیزات قدرت یا منابع تولیدکننده نویز نصب شود، احتمال اختلال در انتقال سیگنال افزایش پیدا میکند و ممکن است کیفیت عملکرد سیستم کاهش یابد. به همین دلیل، استفاده از این کابل در محیطهای صنعتی یا پروژههایی که دقت انتقال اطلاعات اهمیت بالایی دارد، معمولاً توصیه نمیشود. در واقع، انتخاب این کابل زمانی منطقی است که شرایط محیطی اجازه دهد بدون نیاز به محافظت اضافی، انتقال اطلاعات با کیفیت مناسب انجام شود.
مزایای کابل بدون شیلد
- قیمت اقتصادی
- نصب آسان
- وزن کمتر
- انعطافپذیری بیشتر
- مناسب برای محیطهای کمنویز
معایب کابل بدون شیلد
- مقاومت پایینتر در برابر نویز
- احتمال افت کیفیت سیگنال در محیطهای صنعتی
- مناسب نبودن برای تجهیزات حساس
- افزایش احتمال اختلال در مسیرهای پرنویز
کاربرد کابل شیلددار و بدون شیلد
انتخاب میان کابل شیلددار و بدون شیلد تا حد زیادی به نوع پروژه و شرایط محیطی بستگی دارد. کابل شیلددار بیشتر در محیطهایی استفاده میشود که تجهیزات برقی پرقدرت، دستگاههای صنعتی یا منابع تولیدکننده نویز در نزدیکی مسیر کابل قرار دارند. در چنین شرایطی، وجود شیلد باعث میشود انتقال اطلاعات با کمترین میزان اختلال انجام شود و عملکرد سیستمهای حساس تحت تأثیر نویز قرار نگیرد. به همین دلیل این کابل در صنایع نفت و گاز، پتروشیمی، کارخانههای تولیدی، خطوط اتوماسیون، ابزار دقیق، مراکز داده، تجهیزات پزشکی، سیستمهای امنیتی و تابلوهای برق کاربرد گستردهای دارد.
در مقابل، کابل بدون شیلد بیشتر در محیطهایی مورد استفاده قرار میگیرد که سطح نویز پایین است و تجهیزات حساس در معرض تداخل الکترومغناطیسی قرار ندارند. ساختمانهای مسکونی، دفاتر اداری، شبکههای کامپیوتری کوچک، سیستمهای روشنایی و بسیاری از پروژههای عمومی از جمله مواردی هستند که استفاده از کابل بدون شیلد در آنها کاملاً منطقی و مقرونبهصرفه است. در نهایت، انتخاب صحیح کابل باید بر اساس شرایط واقعی پروژه انجام شود؛ زیرا استفاده از کابل شیلددار در محیطهای کمنویز ممکن است تنها هزینه پروژه را افزایش دهد، در حالی که استفاده از کابل بدون شیلد در محیطهای صنعتی میتواند باعث کاهش کیفیت عملکرد تجهیزات شود.
هنگام خرید کابل شیلد دار و بدون شیلد به چه نکاتی توجه کنیم؟
انتخاب کابل مناسب تنها به قیمت یا ظاهر آن محدود نمیشود و لازم است پیش از خرید، شرایط پروژه بهدقت بررسی شود. اولین نکته، میزان نویز محیط است؛ هرچه تجهیزات الکتریکی بیشتری در اطراف مسیر کابل وجود داشته باشد، نیاز به کابل شیلددار بیشتر خواهد بود. همچنین باید نوع سیگنال، طول مسیر کابلکشی، محل نصب، شرایط دمایی و احتمال ایجاد تداخل الکترومغناطیسی نیز در نظر گرفته شود. اگر کابل قرار است در محیطی صنعتی یا در مجاورت تجهیزات قدرت نصب شود، استفاده از کابل شیلددار میتواند از بروز بسیاری از مشکلات در آینده جلوگیری کند.
علاوه بر این، کیفیت ساخت کابل نیز اهمیت زیادی دارد. استفاده از هادی مسی استاندارد، شیلد با کیفیت، روکش مقاوم و رعایت استانداردهای تولید، تأثیر مستقیمی بر طول عمر و عملکرد کابل خواهد داشت. پیش از خرید، بهتر است مشخصات فنی محصول، استانداردهای تولید، برند سازنده و شرایط نصب را بررسی کنید تا کابلی متناسب با نیاز پروژه انتخاب شود. توجه به این نکات علاوه بر کاهش هزینههای تعمیر و نگهداری، باعث افزایش پایداری سیستم و جلوگیری از بروز اختلال در انتقال اطلاعات خواهد شد.
