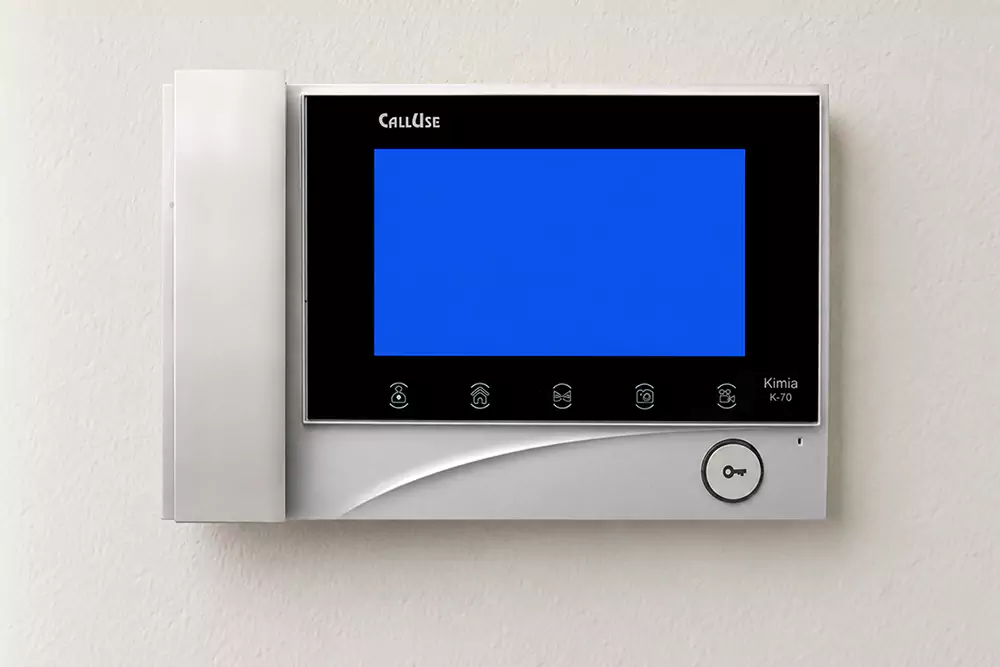

علت آبی شدن صفحه آیفون تصویری چیست؟

آبی شدن صفحه آیفون تصویری یکی از مشکلاتی است که معمولا هنگام فشردن کلید نمایش تصویر یا برقراری تماس از پنل ورودی مشاهده می شود. در این وضعیت، مانیتور روشن می شود اما به جای نمایش تصویر مراجعه کننده، صفحه ای کاملا آبی یا بدون محتوای قابل تشخیص دیده می شود. این نشانه می تواند به خرابی دوربین پنل، قطع شدن مسیر انتقال تصویر، ایراد در سوئیچر یا اشکال در بخش تصویر مانیتور مربوط باشد.

برای پیدا کردن علت، تعویض فوری مانیتور یا پنل راه درستی نیست؛ زیرا ابتدا باید مشخص شود مشکل تنها در یک واحد وجود دارد یا تمام واحدهای ساختمان با آن روبه رو هستند. پاسخ به همین سوال ساده، محدوده خرابی را تا حد زیادی مشخص می کند و از تعمیر یا تعویض قطعات سالم جلوگیری خواهد کرد. در ادامه نشانه های این مشکل، قطعات موثر و ترتیب صحیح عیب یابی را بررسی می کنیم.

آبی شدن صفحه آیفون تصویری نشانه چیست؟

صفحه آبی معمولا نشان می دهد مانیتور آیفون تصویری برق دارد و بخش نمایشگر روشن شده است، اما سیگنال تصویری معتبری از دوربین پنل دریافت نمی کند. مانیتور در نبود سیگنال مناسب، به جای نمایش تصویر محیط بیرون، یک پس زمینه آبی نشان می دهد. بنابراین روشن شدن نمایشگر به تنهایی ثابت نمی کند که مسیر تصویر، دوربین یا بردهای داخلی دستگاه سالم هستند.

این وضعیت با خاموش ماندن کامل مانیتور تفاوت دارد. اگر صفحه اصلا روشن نشود، ابتدا باید تغذیه و مدار روشن شدن دستگاه بررسی شود؛ اما در حالت صفحه آبی، تمرکز اصلی روی دوربین، سیم انتقال تصویر، اتصالات و مدار پردازش تصویر قرار می گیرد. البته خرابی LCD نیز ممکن است باعث اختلال در نمایش شود، ولی نباید بدون بررسی سایر بخش ها آن را علت قطعی دانست. مشاهده تصویر منو یا نوشته های داخلی مانیتور نیز می تواند به تشخیص سالم بودن خود صفحه کمک کند.

مشکل فقط یک واحد است یا همه واحدها؟

پیش از باز کردن مانیتور یا بررسی سیم ها، وضعیت آیفون تصویری سایر واحدهای ساختمان را کنترل کنید. اگر همه مانیتورها صفحه آبی دارند، احتمال خرابی بخش های مشترک بیشتر است. دوربین پنل جلوی درب، برد پنل، منبع تغذیه، سوئیچر مرکزی و مسیر اصلی انتقال تصویر میان تجهیزاتی قرار دارند که خرابی آن ها می تواند تصویر تمام واحدها را همزمان قطع کند.

اگر تنها یک واحد با صفحه آبی روبه رو باشد، معمولا ایراد در مسیر اختصاصی همان واحد قرار دارد. سوکت پشت مانیتور، سیم تصویر، خروجی مربوط به واحد در سوئیچر یا برد داخلی مانیتور باید بررسی شود. این تفکیک باعث می شود عیب یابی از محدوده درست شروع شود؛ زیرا آزمایش دوربین پنل برای مشکلی که فقط در یک واحد وجود دارد، معمولا اولویت ندارد و می تواند زمان تعمیر را افزایش دهد.

صفحه آیفون تصویری همه واحدها آبی است

وقتی صفحه آیفون تصویری تمام واحدها همزمان آبی می شود، باید قطعات مشترک ساختمان بررسی شوند. خرابی دوربین پنل، قطع شدن سیم تصویر اصلی، اختلال برد پنل یا نرسیدن تغذیه مناسب به دوربین از علت های محتمل هستند. در ساختمان های دارای سوئیچر مرکزی، خرابی ورودی تصویر آن نیز می تواند ارتباط همه واحدها با پنل را قطع کند. برای تشخیص دقیق، بهتر است ابتدا خروجی تصویر پنل آزمایش شود و سپس مسیر سیم کشی مشترک تا سوئیچر و واحدها مورد بررسی قرار گیرد.

فقط صفحه آیفون تصویری یک واحد آبی است

اگر سایر واحدها تصویر واضح دارند، دوربین پنل و بخش عمده مدار مشترک احتمالا سالم هستند. در این حالت، سوکت پشت مانیتور، پارگی یا اتصال ضعیف سیم تصویر همان واحد و خروجی سوئیچر مربوط به آن باید کنترل شود. اتصال آزمایشی یک مانیتور سالم به سیم های واحد می تواند مشخص کند مشکل از دستگاه است یا سیم کشی. اگر مانیتور جایگزین نیز صفحه آبی نشان دهد، مسیر انتقال تصویر اهمیت بیشتری پیدا می کند؛ اما نمایش تصویر با مانیتور سالم، خرابی برد تصویر یا نمایشگر دستگاه اصلی را محتمل تر می سازد.

کدام قطعات باعث آبی شدن صفحه آیفون تصویری می شوند؟

انتقال تصویر در آیفون تصویری از چند بخش متوالی انجام می شود. دوربین ابتدا تصویر مراجعه کننده را ثبت می کند، برد پنل آن را وارد مدار می کند و سیگنال از طریق سیم کشی و در برخی ساختمان ها سوئیچر، به مانیتور واحد می رسد. در پایان، برد تصویر مانیتور سیگنال را پردازش کرده و روی LCD نمایش می دهد. خرابی هر کدام از این قسمت ها ممکن است مسیر تصویر را قطع کند، در حالی که بخش های صدا یا دربازکن همچنان فعال باشند.

به همین دلیل نمی توان تنها با دیدن صفحه آبی، یک قطعه مشخص را معیوب دانست. محل خرابی با مقایسه وضعیت واحدها، بررسی کیفیت اتصالات و آزمایش مرحله ای قطعات مشخص می شود. شدت و شکل مشکل نیز ممکن است متفاوت باشد؛ برای مثال، اتصال ضعیف گاهی ابتدا باعث پرش یا افت کیفیت تصویر می شود و پس از قطع کامل مسیر، صفحه آبی ظاهر خواهد شد.

خرابی دوربین یا برد پنل جلوی درب

دوربین پنل وظیفه تولید سیگنال تصویر را بر عهده دارد و خرابی آن معمولا تصویر تمام واحدها را مختل می کند. نفوذ رطوبت، فرسودگی قطعات، ضربه به پنل یا نرسیدن ولتاژ مناسب می تواند عملکرد دوربین را متوقف کند. برد پنل نیز ارتباط میان دوربین و سیم کشی ساختمان را برقرار می کند و آسیب دیدن مسیرهای آن نتیجه مشابهی دارد. اگر صدا و دربازکن فعال هستند اما هیچ واحدی تصویر ندارد، آزمایش دوربین و خروجی تصویر پنل یکی از مراحل اصلی عیب یابی خواهد بود.

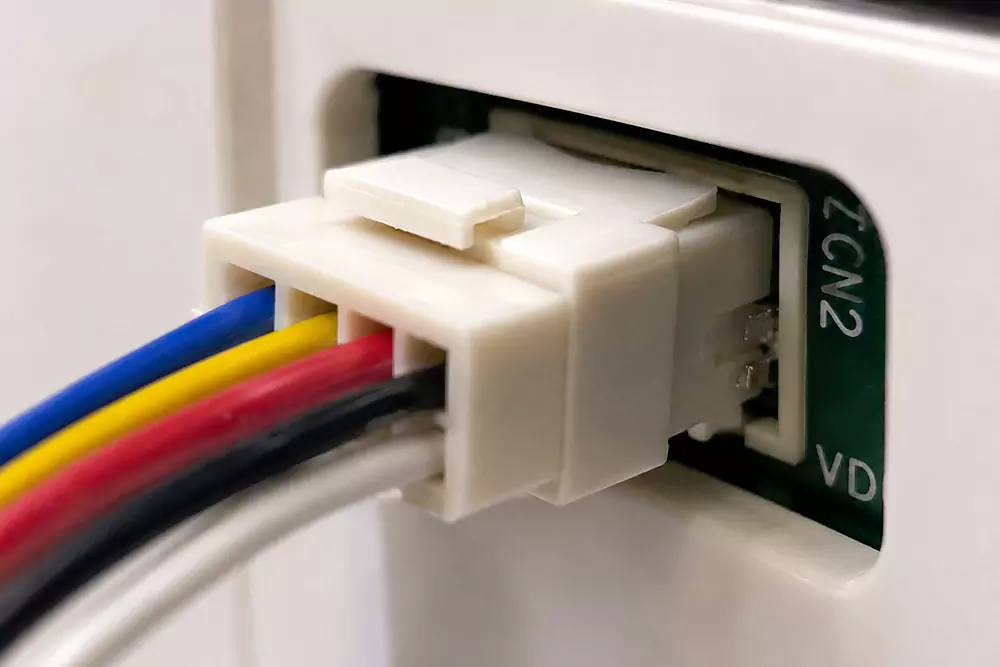

قطعی سیم تصویر، سوکت ها یا اتصالات

شل شدن سوکت پشت مانیتور، قطع شدن رشته سیم تصویر یا اکسید شدن محل اتصال می تواند سیگنال دوربین را پیش از رسیدن به نمایشگر متوقف کند. این مشکل گاهی پس از جابه جایی مانیتور، تعمیرات ساختمان یا کشیده شدن سیم ها ایجاد می شود. اگر تنها یک واحد دچار صفحه آبی است، ابتدا کانکتور همان مانیتور و اتصالات داخل جعبه تقسیم بررسی شوند. اتصال اشتباه سیم ها نیز ممکن است صدا و دربازکن را فعال نگه دارد، اما مسیر تصویر را از مدار خارج کند.

خرابی سوئیچر آیفون تصویری

سوئیچر در ساختمان های چند واحدی مسیر ارتباط هر مانیتور با پنل ورودی را مدیریت می کند. خرابی یک خروجی سوئیچر ممکن است تنها تصویر یک واحد را قطع کند، در حالی که آسیب دیدن ورودی اصلی یا مدار مشترک آن می تواند چند واحد را همزمان تحت تاثیر قرار دهد. برای تشخیص، خروجی واحد معیوب با یک خروجی سالم مقایسه می شود. تعویض تصادفی سوئیچر بدون بررسی دوربین و سیم کشی منطقی نیست، زیرا قطعی مسیر تصویر نیز دقیقا همین نشانه را ایجاد می کند.

ایراد در منبع تغذیه آیفون تصویری

منبع تغذیه ولتاژ مورد نیاز پنل، دوربین و برخی اجزای مشترک سیستم را تامین می کند. اگر خروجی آن کمتر از مقدار لازم باشد یا ولتاژ به صورت ناپایدار به دوربین برسد، ممکن است بخش صوت و دربازکن همچنان کار کنند اما تصویر تشکیل نشود. این ایراد معمولا چند واحد را به صورت همزمان تحت تاثیر قرار می دهد و گاهی پس از گرم شدن منبع تغذیه یا افزایش مصرف ساختمان ظاهر می شود.

برای تشخیص این مشکل باید ولتاژ خروجی منبع تغذیه در حالت عادی و هنگام برقراری تماس اندازه گیری شود. وجود صدای غیرعادی، داغ شدن بیش از حد یا تغییر رنگ قطعات نیز می تواند نشانه خرابی باشد. تعویض منبع تغذیه باید پس از اطمینان از سلامت دوربین و مسیر تصویر انجام شود.

خرابی برد تصویر یا LCD مانیتور

برد تصویر سیگنال دریافتی از پنل را پردازش کرده و برای نمایش به LCD می فرستد. خرابی قطعات این برد، قطع شدن فلت نمایشگر یا آسیب دیدن مدار داخلی مانیتور می تواند باعث شود صفحه روشن باشد اما تصویر دوربین دیده نشود. این نوع خرابی بیشتر زمانی مطرح می شود که مشکل تنها در یک واحد وجود دارد و سیم کشی آن واحد با مانیتور سالم آزمایش شده است.

اگر منوی داخلی، تاریخ یا سایر اطلاعات مانیتور به درستی نمایش داده شوند، احتمال سالم بودن LCD بیشتر است و باید مدار دریافت تصویر بررسی شود. اما وجود خطوط رنگی، لکه، روشنایی نامتعادل یا نمایش ناقص منو می تواند به آسیب خود صفحه مربوط باشد. تعمیر برد و فلت LCD نیازمند ابزار تخصصی است و باز کردن غیراصولی مانیتور ممکن است خرابی بیشتری ایجاد کند.

آیا علت آبی شدن صفحه در برندهای مختلف متفاوت است؟

علت آبی شدن صفحه آیفون تصویری الکتروپیک، تابا، سیماران، سوزوکی، آلدو و کالیوز در اصول کلی تفاوت زیادی ندارد. در تمام این برندها، نمایش صفحه آبی معمولا به نرسیدن سیگنال مناسب از دوربین، قطع شدن مسیر تصویر، خرابی سوئیچر یا ایراد در مانیتور داخلی مربوط می شود. بنابراین نام برند به تنهایی محل خرابی را مشخص نمی کند و عیب یابی باید بر اساس تعداد واحدهای درگیر و وضعیت سایر امکانات دستگاه انجام شود.

تفاوت اصلی میان برندها و مدل های مختلف در نقشه سیم کشی، ترتیب پایه های سوکت، ساختار سوئیچر و نحوه انتقال تصویر است. برای مثال، اتصال سیم ها یا جامپرها در یک مدل ممکن است با محصول برند دیگر یکسان نباشد. به همین دلیل استفاده از نقشه مدل دقیق دستگاه هنگام تعمیر اهمیت دارد. جابه جا کردن سیم ها بر اساس رنگ یا الگوی یک برند دیگر ممکن است علاوه بر قطع تصویر، به برد پنل یا مانیتور آسیب برساند.

چگونه مشکل آبی شدن صفحه آیفون تصویری را برطرف کنیم؟

برای رفع مشکل ابتدا از یکی از همسایه ها درباره وضعیت تصویر سوال کنید. اگر همه واحدها صفحه آبی دارند، بررسی باید از پنل ورودی، دوربین، تغذیه و سیم تصویر اصلی آغاز شود. در صورتی که فقط یک واحد درگیر است، برق مانیتور را قطع کرده و سوکت پشت آن را از نظر شل شدن، اکسید شدن یا قرارگیری نادرست کنترل کنید. سپس مسیر سیم اختصاصی همان واحد و خروجی مربوط به آن در سوئیچر بررسی شود.

ترتیب مناسب عیب یابی شامل بررسی وضعیت سایر واحدها، کنترل سوکت مانیتور، آزمایش سیم تصویر، تست خروجی دوربین و برد پنل، بررسی سوئیچر و منبع تغذیه و در نهایت آزمایش برد تصویر و LCD است. بهتر است قطعات سالم صرفا بر اساس حدس تعویض نشوند. اگر مشکل به اندازه گیری ولتاژ، باز کردن پنل یا تعمیر برد مربوط باشد، ادامه کار باید به تعمیرکار آیفون تصویری سپرده شود؛ زیرا اتصال اشتباه سیم ها می تواند بخش های سالم سیستم را نیز دچار خرابی کند.
