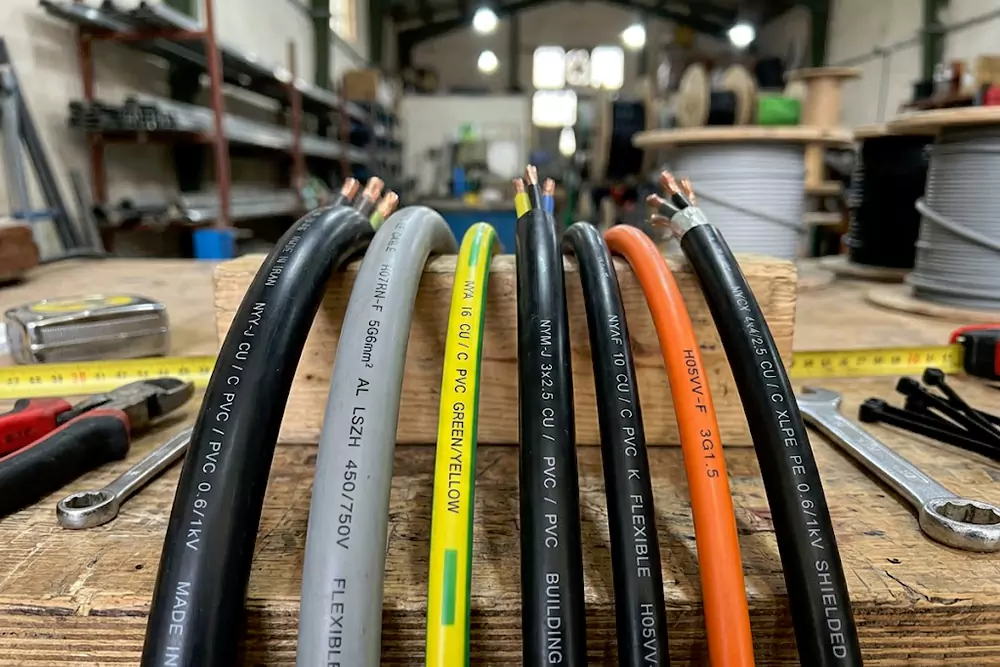

حروف اختصاری روی کابل و معنی آن ها
حروف اختصاری روی کابل برق یکی از مهمترین سیستمهای شناسایی در صنعت برق است که به کمک آن میتوان مشخصات فنی کابل را بدون نیاز به تست یا برشکاری تشخیص داد. این علائم شامل ترکیبی از حروف و اعداد هستند که اطلاعاتی مانند نوع هادی، جنس عایق، ولتاژ نامی، استاندارد ساخت و شرایط محیطی را مشخص میکنند. در واقع این کدها زبان مشترک بین تولیدکنندگان و مصرفکنندگان کابل هستند و نقش مهمی در انتخاب صحیح کابل برای پروژههای ساختمانی، صنعتی و زیرساختی دارند. شناخت این علائم باعث کاهش خطا در انتخاب، افزایش ایمنی و جلوگیری از آسیب به تجهیزات الکتریکی میشود.
علائم اختصاری روی سیم و کابل چیست و چه مفهومی دارند
علائم اختصاری روی سیم و کابل مجموعهای از کدهای استاندارد هستند که برای معرفی ویژگیهای فنی کابل روی روکش آن درج میشوند. این کدها به گونهای طراحی شدهاند که بتوانند اطلاعاتی دقیق و فشرده درباره ساختار کابل ارائه دهند. هر بخش از این علائم معنای مشخصی دارد؛ برای مثال یک حرف میتواند نوع هادی را نشان دهد، حرف دیگر نوع عایق را مشخص کند و بخشی دیگر به استاندارد تولید اشاره داشته باشد. همچنین این علائم نشان میدهند کابل برای چه شرایطی مناسب است؛ مانند محیطهای مرطوب، دمای بالا یا کاربردهای صنعتی سنگین. در واقع این سیستم کدگذاری باعث میشود کاربر بدون نیاز به اطلاعات فنی پیچیده بتواند کابل مناسب را انتخاب کند. این موضوع در پروژههای بزرگ بسیار مهم است، زیرا انتخاب اشتباه کابل میتواند باعث کاهش راندمان یا حتی خطرات ایمنی شود.
استاندارد VDE چیست
استاندارد VDE یکی از معتبرترین استانداردهای جهانی در حوزه برق و الکترونیک است که در کشور آلمان تدوین شده است. این استاندارد توسط انجمن مهندسان برق آلمان توسعه یافته و به عنوان یک مرجع سختگیرانه برای ارزیابی کیفیت کابلها و تجهیزات الکتریکی شناخته میشود. کابلهایی که بر اساس VDE تولید میشوند باید مجموعهای از تستهای دقیق مانند مقاومت حرارتی، تحمل جریان، ایمنی در برابر آتشسوزی و دوام مکانیکی را پشت سر بگذارند. اهمیت این استاندارد در این است که نهتنها کیفیت مواد اولیه را بررسی میکند، بلکه ساختار طراحی و عملکرد کابل در شرایط واقعی را نیز ارزیابی میکند. به همین دلیل در بسیاری از پروژههای حساس صنعتی و ساختمانی، استفاده از کابلهای دارای تاییدیه VDE به عنوان یک الزام ایمنی در نظر گرفته میشود.
نحوه خواندن مشخصات کابل برق
برای خواندن مشخصات کابل باید ساختار کدها را به ترتیب تحلیل کرد. معمولاً اولین بخش مربوط به استاندارد ساخت یا کشور تولیدکننده است، سپس نوع هادی مشخص میشود، بعد از آن نوع عایق و در نهایت اطلاعاتی مانند تعداد رشته و سطح مقطع بیان میشود. برای مثال در کابل NYM 3×2.5، عبارت NYM نشاندهنده کابل ساختمانی استاندارد است و عدد 3×2.5 بیان میکند که کابل دارای سه رشته با سطح مقطع 2.5 میلیمتر مربع است. این ساختار کمک میکند بدون مراجعه به دفترچه فنی، اطلاعات اصلی کابل به سرعت درک شود. در عمل، اشتباه در خواندن این کدها یکی از دلایل اصلی انتخاب نادرست کابل در پروژههای برقکشی است.
مهمترین علائم اختصاری پرکاربرد روی کابلهای برق
در صنعت برق مجموعهای از علائم استاندارد وجود دارد که بهصورت ترکیبی برای معرفی کابلها استفاده میشوند. مهمترین این علائم عبارتاند از:
CU / C → هادی مسی
AL → هادی آلومینیومی
PVC → عایق و روکش پلی وینیل کلراید
XLPE → عایق کراسلینک با مقاومت حرارتی بالا
PE → پلیاتیلن مقاوم در برابر رطوبت
LSZH → بدون دود و بدون گاز سمی در آتشسوزی
NYA → سیم تکرشته ساختمانی
NYAF → سیم افشان انعطافپذیر
NYM → کابل ساختمانی چند رشته
NYY → کابل مقاوم برای نصب در زمین و فضای بیرونی
NYCY → کابل شیلددار ضد نویز
R → هادی مفتولی (سخت)
K → هادی افشان (انعطافپذیر)
E → سیم ارت (زمین)
H05VV-F → کابل سبک PVC برای مصارف خانگی
H07RN-F → کابل صنعتی مقاوم در برابر فشار و روغن
این علائم معمولاً بهصورت ترکیبی استفاده میشوند و هویت کامل کابل را تشکیل میدهند. به همین دلیل شناخت آنها برای انتخاب صحیح و ایمن کابل ضروری است.
اجزای تشکیل دهنده سیم و کابل برق
کابل برق از چند لایه اصلی تشکیل شده که هر کدام نقش خاصی در عملکرد آن دارند. بخش اول هادی است که معمولاً از مس یا آلومینیوم ساخته میشود و وظیفه انتقال جریان الکتریکی را بر عهده دارد. بخش دوم عایق است که اطراف هادی را میپوشاند و از نشت جریان جلوگیری میکند. این عایق معمولاً از موادی مانند PVC یا XLPE ساخته میشود که هرکدام ویژگیهای حرارتی و الکتریکی متفاوتی دارند. در کابلهای پیشرفتهتر، لایههای محافظ مانند شیلد برای جلوگیری از نویز الکترومغناطیسی و روکش خارجی برای افزایش مقاومت مکانیکی نیز وجود دارد. این ساختار چندلایه باعث میشود کابل بتواند در شرایط مختلف محیطی عملکرد پایدار و ایمن داشته باشد.
تعداد رشته و سطح مقطع استاندارد سیمها
یکی از اطلاعات مهم روی کابلها، تعداد رشته و سطح مقطع آنهاست که معمولاً به صورت عددی مانند 2×1.5 یا 3×4 نمایش داده میشود. عدد اول نشاندهنده تعداد رشتهها و عدد دوم سطح مقطع هر رشته بر حسب میلیمتر مربع است. این مشخصه نقش مستقیم در میزان جریان قابل عبور از کابل دارد. به عنوان مثال کابلهای با سطح مقطع پایین برای مصارف سبک مانند روشنایی استفاده میشوند، در حالی که کابلهای با سطح مقطع بالاتر برای تجهیزات صنعتی و مصرفکنندههای پرقدرت کاربرد دارند. انتخاب اشتباه در این بخش میتواند باعث افزایش دما، افت ولتاژ و کاهش عمر کابل شود.
استاندارد مورد استفاده برای نامگذاری سیم و کابل در ایران
نامگذاری سیم و کابل در ایران بر اساس استاندارد ملی و با الهام از استاندارد IEC انجام میشود. این استاندارد یک سیستم دقیق برای تعریف هر حرف و عدد در کابلها ارائه میدهد تا تمام تولیدکنندگان از یک زبان مشترک استفاده کنند. در این سیستم، ترتیب قرارگیری علائم اهمیت زیادی دارد و هر بخش نشاندهنده یک ویژگی فنی مشخص است. استفاده از این استانداردها باعث افزایش کیفیت محصولات، کاهش خطا در انتخاب کابل و هماهنگی با بازارهای جهانی شده است. همچنین بسیاری از تولیدکنندگان برای افزایش اعتبار محصولات خود از استانداردهای اروپایی استفاده میکنند.
