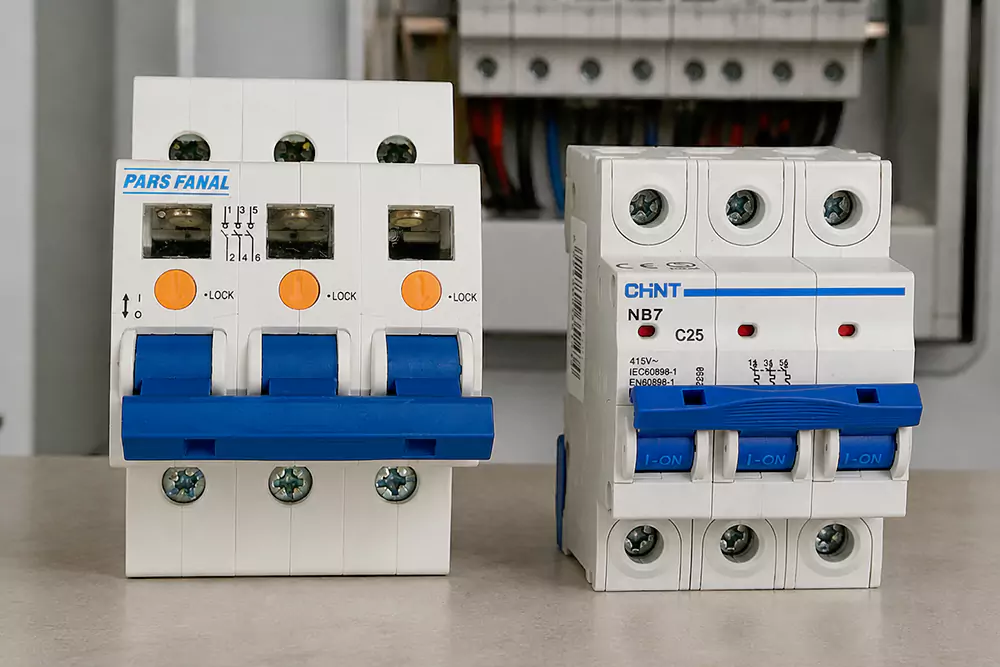

تفاوت کلید ایزولاتور و مینیاتوری چیست

کلید ایزولاتور و کلید مینیاتوری ممکن است از نظر ظاهر، ابعاد و نحوه نصب روی ریل تابلو برق شبیه یکدیگر باشند، اما وظیفه یکسانی ندارند. اشتباه گرفتن این دو تجهیز می تواند باعث شود مدار بدون حفاظت مناسب باقی بماند یا امکان جداسازی ایمن هنگام تعمیرات فراهم نشود. به همین دلیل انتخاب میان آن ها نباید فقط بر اساس جریان نامی درج شده روی بدنه انجام شود.

کلید مینیاتوری علاوه بر قطع و وصل دستی، مدار را در برابر اضافه بار و اتصال کوتاه محافظت می کند. کلید ایزولاتور بیشتر برای قطع، وصل و جداسازی یک بخش از مدار به کار می رود و در مدل ساده، واحد حفاظتی داخلی برای تشخیص اضافه جریان ندارد. منظور از ایزولاتور در این مقاله، کلید جداساز یا کلید قطع بار بدون حفاظت داخلی است؛ زیرا کلید فیوز ایزولاتور به دلیل داشتن فیوز، عملکرد متفاوتی دارد.

تفاوت کلید ایزولاتور و مینیاتوری در یک نگاه

اصلی ترین تفاوت کلید ایزولاتور و مینیاتوری به نوع وظیفه آن ها مربوط است. ایزولاتور مسیر برق را برای کنترل دستی یا جداسازی تجهیزات قطع می کند، اما مینیاتوری علاوه بر امکان قطع دستی، هنگام عبور جریان غیرمجاز به صورت خودکار وارد عمل می شود. به همین دلیل برابر بودن آمپر درج شده روی دو کلید به معنای یکسان بودن کاربرد آن ها نیست.

مهم ترین تفاوت های این دو تجهیز عبارت اند از:

• کلید ایزولاتور برای قطع، وصل و جداسازی مدار
• کلید مینیاتوری برای حفاظت مدار و قطع جریان
• عملکرد ایزولاتور با تغییر وضعیت دسته یا فرمان کنترلی
• قطع خودکار مینیاتوری هنگام اضافه بار یا اتصال کوتاه
• نبود منحنی قطع حفاظتی در ایزولاتور ساده
• استفاده رایج ایزولاتور در ورودی یا بخش اصلی تابلو
• استفاده رایج مینیاتوری در مدارهای خروجی و مصرف کننده ها

در بسیاری از تابلوهای برق، هر دو کلید به صورت هم زمان استفاده می شوند. ایزولاتور امکان قطع کلی و جداسازی مدار را فراهم می کند و کلیدهای مینیاتوری حفاظت شاخه های مختلف را بر عهده دارند. بنابراین این دو تجهیز بیشتر مکمل یکدیگر هستند تا جایگزین مستقیم هم.

تفاوت در وظیفه و نحوه عملکرد

کلید مینیاتوری برای نظارت بر جریان عبوری از مدار طراحی شده است. در ساختار معمول این کلید، مکانیزم حرارتی به اضافه بار و مکانیزم مغناطیسی به اتصال کوتاه واکنش نشان می دهد. اگر جریان برای مدت مشخصی بیشتر از مقدار مجاز باشد، بخش حرارتی مدار را قطع می کند. در اتصال کوتاه نیز افزایش ناگهانی جریان باعث عملکرد سریع بخش مغناطیسی می شود.

عملکرد حفاظتی مینیاتوری به دخالت کاربر وابسته نیست. حتی اگر کسی مقابل تابلو حضور نداشته باشد، کلید در صورت عبور جریان خطا و در محدوده مشخصات نامی خود، مدار را قطع می کند. پس از برطرف شدن مشکل نیز می توان کلید را دوباره وصل کرد، البته وصل کردن مجدد بدون پیدا کردن علت قطع ممکن است خطرناک باشد.

کلید ایزولاتور ساده فاقد مکانیزم تشخیص اضافه بار و اتصال کوتاه است. این کلید زمانی وضعیت مدار را تغییر می دهد که دسته آن به صورت دستی جابه جا شود یا مکانیزم کنترلی مربوط به آن فرمان دریافت کند. هدف اصلی، ایجاد یک مسیر مشخص برای قطع برق و جدا کردن تجهیزات پایین دست از منبع است.

برای مثال، هنگام تعمیر یک تابلو فرعی می توان ایزولاتور ورودی آن را در حالت قطع قرار داد تا ارتباط الکتریکی تابلو با منبع متوقف شود. در مقابل، مینیاتوری زمانی اهمیت پیدا می کند که جریان مدار از محدوده مجاز سیم یا مصرف کننده عبور کند. این تفاوت نشان می دهد یکی بیشتر نقش کنترلی و جداسازی دارد و دیگری یک وسیله حفاظتی است.

تفاوت در حفاظت از اضافه بار و اتصال کوتاه

حفاظت از اضافه بار و اتصال کوتاه مهم ترین تفاوت کلید ایزولاتور و مینیاتوری است. کلید مینیاتوری برای جلوگیری از ادامه عبور جریان خطرناک طراحی شده و می تواند از داغ شدن سیم، آسیب دیدن عایق و گسترش خرابی در مدار جلوگیری کند. جریان نامی و منحنی قطع آن باید با سطح مقطع سیم، نوع بار و جریان راه اندازی مصرف کننده هماهنگ باشد.

اضافه بار معمولا زمانی اتفاق می افتد که مصرف مدار برای مدتی بیشتر از ظرفیت مجاز شود. در این وضعیت، مینیاتوری ممکن است بلافاصله قطع نکند و زمان عملکرد آن به مقدار اضافه جریان بستگی دارد. هرچه جریان بیشتر از مقدار نامی باشد، زمان قطع کاهش پیدا می کند. در اتصال کوتاه، شدت جریان بسیار سریع افزایش می یابد و بخش مغناطیسی کلید واکنش فوری تری نشان می دهد.

ایزولاتور ساده چنین واکنشی ندارد. اگر جریانی بیشتر از مقدار مجاز مدار عبور کند، ایزولاتور به تنهایی آن را تشخیص نمی دهد و مسیر را خودکار قطع نمی کند. حتی اگر جریان نامی ایزولاتور بالا باشد، این عدد فقط ظرفیت عبور جریان در شرایط تعیین شده را نشان می دهد و بیانگر وجود حفاظت اضافه بار نیست.

برخی ایزولاتورها دارای مقدار تحمل جریان اتصال کوتاه برای مدت محدود هستند یا امکان وصل روی جریان خطا را دارند. این مشخصات به معنی توانایی قطع خودکار اتصال کوتاه نیستند. ایزولاتور باید همراه وسیله ای مانند فیوز، کلید مینیاتوری یا کلید اتوماتیک استفاده شود تا حفاظت لازم مدار توسط تجهیز جداگانه تامین شود.

تفاوت در قطع مدار زیر بار

یکی از برداشت های نادرست این است که تمام کلیدهای ایزولاتور فقط زمانی قابل استفاده هستند که هیچ جریانی از مدار عبور نکند. در عمل، توانایی قطع مدار زیر بار به نوع محصول و رده بهره برداری درج شده در مشخصات آن بستگی دارد. بعضی محصولات فقط جداساز هستند و برخی دیگر به عنوان کلید قطع بار و جداساز طراحی شده اند.

رده AC-20 معمولا برای قطع و وصل در شرایط بدون بار در نظر گرفته می شود. استفاده از چنین کلیدی برای قطع جریان مصرف کننده می تواند به کنتاکت ها آسیب بزند یا قوس الکتریکی نامناسب ایجاد کند. به همین دلیل ایزولاتوری که تنها این رده را دارد، نباید مانند یک کلید قطع بار عادی استفاده شود.

رده AC-21 برای بارهای مقاومتی و بارهایی با اضافه بار محدود کاربرد دارد. رده AC-22 برای بارهای ترکیبی مقاومتی و القایی و رده AC-23 برای بارهای موتوری یا بارهای القایی سنگین تر در نظر گرفته می شود. حروف و اعداد تکمیلی درج شده کنار این رده ها نیز می توانند اطلاعات بیشتری درباره تعداد عملیات یا شرایط کاری محصول ارائه دهند.

کلید مینیاتوری توانایی قطع جریان عادی مدار را دارد و در زمان خطا نیز تا محدوده قدرت قطع نامی خود عمل می کند. با این حال، نباید بدون بررسی مشخصات سازنده از هر مینیاتوری به عنوان کلید روشن و خاموش مداوم دستگاه استفاده کرد. تعداد زیاد عملیات دستی می تواند عمر مکانیکی و الکتریکی کلید را کاهش دهد.

بنابراین برای تشخیص امکان قطع زیر بار، مشاهده نام ایزولاتور یا آمپر آن کافی نیست. رده بهره برداری، نوع بار، ولتاژ، جریان عملیاتی و تعداد دفعات قطع و وصل باید با نیاز مدار هماهنگ باشند.

تفاوت در ایجاد جداسازی ایمن مدار

جداسازی ایمن به معنای قطع قابل اطمینان ارتباط الکتریکی بخش مورد نظر با منبع تغذیه است. این موضوع هنگام تعمیر، سرویس و بازرسی تجهیزات اهمیت زیادی دارد. کلید ایزولاتور برای ایجاد چنین شرایطی طراحی می شود و وضعیت قطع و وصل آن باید به شکل واضح قابل تشخیص باشد.

در مدل های چند پل، ایزولاتور می تواند چند هادی مدار را به صورت هم زمان قطع کند. این قابلیت در تابلوهای سه فاز یا مدارهایی که جداسازی چند مسیر ضروری است، اهمیت دارد. بعضی مدل ها نیز امکان قفل کردن دسته در حالت قطع را فراهم می کنند تا هنگام کار روی تجهیزات، فرد دیگری نتواند کلید را ناخواسته وصل کند.

تمام کلیدهای مینیاتوری را نباید به صورت خودکار یک وسیله جداساز مناسب در نظر گرفت. بعضی مدل ها دارای قابلیت جداسازی تایید شده هستند، اما این ویژگی باید در مشخصات فنی همان محصول ذکر شده باشد. شکل ظاهری دسته یا قرار گرفتن آن در حالت پایین، به تنهایی اثبات نمی کند که کلید تمام الزامات جداسازی را دارد.

حتی در صورت استفاده از کلید دارای قابلیت جداسازی، بررسی نبود ولتاژ پیش از شروع تعمیر ضروری است. قطع کردن دسته یک کلید نباید جای آزمایش ولتاژ، استفاده از تجهیزات حفاظت فردی و رعایت روش های ایمن کار روی مدار را بگیرد.

تفاوت علائم و مشخصات روی بدنه

نوشته های درج شده روی بدنه می توانند در تشخیص کلید ایزولاتور و مینیاتوری کمک کنند. روی کلید مینیاتوری معمولا جریان نامی همراه با یکی از حروف B، C یا D دیده می شود. برای مثال، عبارت C16 نشان می دهد کلید دارای منحنی C و جریان نامی 16 آمپر است.

قدرت قطع مینیاتوری نیز معمولا با عددی مانند 6000 یا 10000 آمپر مشخص می شود. این مقدار نشان می دهد کلید تا چه سطحی از جریان اتصال کوتاه را می تواند در شرایط استاندارد قطع کند. ولتاژ نامی، تعداد پل، فرکانس و استاندارد ساخت از دیگر اطلاعات مهم روی بدنه هستند.

در کلید ایزولاتور معمولا جریان نامی، ولتاژ کاری، تعداد پل و استاندارد مربوط به کلیدهای قطع و جداساز درج می شود. در مدل های قطع بار ممکن است رده ای مانند AC-22A یا AC-23A نیز روی محصول یا در دیتاشیت آن دیده شود. این رده نوع باری را مشخص می کند که کلید توانایی قطع و وصل آن را دارد.

نبود حروف B، C یا D می تواند یکی از نشانه های غیر مینیاتوری بودن محصول باشد، اما تشخیص نهایی نباید فقط بر همین اساس انجام شود. بعضی تجهیزات ظاهری بسیار شبیه دارند و ممکن است اطلاعات کامل آن ها تنها در کاتالوگ یا شماره فنی محصول موجود باشد.

در زمان انتخاب باید تفاوت میان جریان نامی و قدرت قطع نیز در نظر گرفته شود. جریان نامی مقدار جریانی است که کلید در شرایط مشخص می تواند به صورت پیوسته عبور دهد، اما قدرت قطع به توانایی کلید برای قطع جریان اتصال کوتاه مربوط است. یک کلید 32 آمپر ممکن است قدرت قطع 6 کیلو آمپر داشته باشد و این دو عدد وظایف متفاوتی را بیان می کنند.

تفاوت کاربرد کلید ایزولاتور و مینیاتوری در تابلو برق

محل نصب این دو کلید در تابلو برق بر اساس وظیفه آن ها تعیین می شود. ایزولاتور بیشتر در نقطه ای قرار می گیرد که نیاز به قطع کلی یا جداسازی یک بخش وجود دارد. مینیاتوری نیز معمولا پیش از مدارهای خروجی نصب می شود تا هر خط بر اساس جریان مجاز خود حفاظت شود.

برای نمونه، یک تابلو می تواند دارای ایزولاتور چهار پل در ورودی و چند کلید مینیاتوری برای مدارهای روشنایی، پریز و تجهیزات باشد. با قطع ایزولاتور، تمام تابلو از منبع جدا می شود. اگر فقط در یکی از مدارهای خروجی اضافه بار ایجاد شود، مینیاتوری همان خط قطع خواهد شد و سایر بخش ها می توانند فعال باقی بمانند.

کاربرد کلید ایزولاتور در تابلو برق

کلید ایزولاتور در ورودی تابلو، کنار یک دستگاه یا ابتدای یک بخش مستقل نصب می شود تا امکان قطع واضح و کنترل شده برق فراهم باشد. در زمان سرویس، تعمیر یا تعویض تجهیزات می توان بخش مربوط را بدون نیاز به باز کردن اتصالات یا خارج کردن فیوز از مدار جدا کرد.

در تابلوهای سه فاز، مدل های چند پل امکان قطع هم زمان فازها و در صورت نیاز نول را فراهم می کنند. انتخاب تعداد پل به نوع سیستم، روش اتصال نول و ضوابط طراحی مدار بستگی دارد. در بعضی کاربردها نیز دسته گردان ایزولاتور روی در تابلو نصب می شود تا قطع و وصل از بیرون انجام گیرد.

ایزولاتور می تواند به عنوان کلید اصلی ماشین آلات، تجهیزات تهویه، تابلوهای فرعی و مدارهای صنعتی استفاده شود. با این حال، رده بهره برداری آن باید با نوع بار هماهنگ باشد. مدلی که برای بار مقاومتی مناسب است، لزوما برای قطع موتور یا بار القایی انتخاب درستی نیست.

کاربرد کلید مینیاتوری در تابلو برق

کلید مینیاتوری بیشتر برای حفاظت مدارهای خروجی استفاده می شود. مدار روشنایی، پریز، سیستم کنترل، تجهیزات کوچک و بعضی موتورهای سبک می توانند با مینیاتوری مناسب محافظت شوند. انتخاب جریان بالاتر از ظرفیت سیم، حفاظت مدار را مختل می کند و ممکن است پیش از قطع کلید، کابل بیش از حد گرم شود.

منحنی قطع نیز باید با رفتار مصرف کننده هماهنگ باشد. منحنی B برای مدارهایی با جریان هجومی پایین، منحنی C برای بسیاری از مصرف کننده های معمول و بارهای دارای جریان راه اندازی متوسط و منحنی D برای بارهایی با جریان هجومی بیشتر به کار می رود. انتخاب منحنی نامناسب می تواند باعث قطع های بی دلیل یا تاخیر نامطلوب در عملکرد شود.

قدرت قطع مینیاتوری باید از جریان اتصال کوتاه احتمالی محل نصب کمتر نباشد. در تابلوهایی که به ترانس یا منبع توان بالا نزدیک هستند، استفاده از کلیدی با قدرت قطع ناکافی خطرناک است. هماهنگی مینیاتوری با تجهیزات بالادست و پایین دست نیز برای قطع انتخابی و کاهش محدوده خاموشی اهمیت دارد.

آیا کلید ایزولاتور می تواند جایگزین مینیاتوری شود؟

خیر، کلید ایزولاتور ساده نمی تواند جایگزین کلید مینیاتوری شود. ایزولاتور فاقد مکانیزم تشخیص اضافه بار و اتصال کوتاه است و در صورت عبور جریان غیرمجاز، مدار را به صورت خودکار قطع نمی کند. استفاده از آن به جای مینیاتوری ممکن است سیم و تجهیزات را بدون حفاظت مناسب باقی بگذارد.

برابر بودن جریان نامی دو کلید نیز این تفاوت را از بین نمی برد. یک ایزولاتور 25 آمپر و یک مینیاتوری 25 آمپر، با وجود داشتن عدد یکسان، عملکرد متفاوتی دارند. عدد درج شده روی ایزولاتور ظرفیت کاری آن را نشان می دهد، در حالی که مینیاتوری بر اساس منحنی قطع و مکانیزم حفاظتی به جریان غیرعادی واکنش نشان می دهد.

ایزولاتور زمانی می تواند در مدار نصب شود که حفاظت اضافه جریان توسط وسیله دیگری تامین شده باشد. برای مثال، ممکن است یک کلید اتوماتیک در بالادست حفاظت مدار را انجام دهد و ایزولاتور نزدیک دستگاه برای قطع محلی استفاده شود. در این حالت وظیفه هر تجهیز مشخص است و جای یکدیگر را نمی گیرند.

کلید فیوز ایزولاتور از این قاعده جدا است، زیرا فیوز نصب شده در آن می تواند حفاظت اضافه جریان را فراهم کند. با این حال، انتخاب فیوز، قدرت قطع و هماهنگی حفاظتی آن باید بر اساس مشخصات مدار انجام شود و نباید کل مجموعه را با ایزولاتور ساده یکسان دانست.

آیا کلید مینیاتوری می تواند جایگزین ایزولاتور شود؟

برای این سوال نمی توان در تمام شرایط پاسخ یکسانی داد. بعضی کلیدهای مینیاتوری دارای قابلیت جداسازی تایید شده هستند و می توانند در محدوده مشخصات خود برای قطع و ایزوله کردن مدار استفاده شوند. این قابلیت باید در دیتاشیت، استاندارد یا اطلاعات رسمی سازنده اعلام شده باشد.

اگر مینیاتوری تنها نقش حفاظت یک مدار خروجی را داشته باشد و قابلیت جداسازی آن نیز تایید شده باشد، ممکن است برای قطع همان مدار کافی باشد. با این حال، شرایط کلید اصلی تابلو یا قطع کننده تجهیزات صنعتی متفاوت است. در این موقعیت ها ممکن است قطع هم زمان چند پل، قفل شدن دسته، وضعیت قطع واضح و دسترسی آسان اهمیت بیشتری داشته باشد.

استفاده مکرر از مینیاتوری برای روشن و خاموش کردن دستگاه نیز باید با تعداد عملیات مجاز آن هماهنگ باشد. مینیاتوری در اصل یک وسیله حفاظتی است و هر مدل برای کلیدزنی روزانه و پرتعداد طراحی نشده است. در چنین کاربردی، کلید قطع بار، کنتاکتور یا تجهیز کنترلی مناسب می تواند انتخاب بهتری باشد.

بنابراین جایگزینی مینیاتوری با ایزولاتور تنها زمانی قابل قبول است که قابلیت جداسازی، تعداد پل، ولتاژ، جریان کاری، تعداد عملیات و نیازهای ایمنی مدار بررسی شده باشند. صرف پایین آوردن دسته مینیاتوری برای نتیجه گیری درباره مناسب بودن آن کافی نیست.

برای انتخاب کلید ایزولاتور یا مینیاتوری به چه نکاتی توجه کنیم؟

انتخاب میان کلید ایزولاتور و مینیاتوری باید از وظیفه مورد انتظار شروع شود. اگر هدف حفاظت سیم و مدار در برابر اضافه بار و اتصال کوتاه است، کلید مینیاتوری مورد نیاز خواهد بود. اگر هدف قطع اصلی، کنترل دستی یا جدا کردن تجهیزات هنگام تعمیر است، ایزولاتور مناسب تر است. در بسیاری از تابلوها برای تامین هر دو نیاز، استفاده هماهنگ از هر دو تجهیز ضرورت دارد.

جریان نامی باید بر اساس جریان واقعی مدار و ظرفیت هادی انتخاب شود. در مینیاتوری، منحنی قطع و قدرت قطع نیز اهمیت دارند. برای بارهای دارای جریان راه اندازی مانند موتور، ترانس یا بعضی منابع تغذیه، انتخاب منحنی نامناسب ممکن است باعث قطع مکرر کلید شود. قدرت قطع نیز باید با سطح جریان اتصال کوتاه محل نصب هماهنگ باشد.

در انتخاب ایزولاتور باید نوع بار و امکان قطع زیر بار بررسی شود. رده AC-20 برای شرایط بدون بار با AC-22 یا AC-23 یکسان نیست. تعداد پل ها نیز باید با تک فاز یا سه فاز بودن مدار و نیاز به قطع نول هماهنگ شود. برای استفاده در محیط بیرونی یا صنعتی، درجه حفاظت بدنه و شرایط دمایی محل نصب نیز اهمیت دارد.

در تابلوهایی که سرویس و نگهداری مکرر دارند، امکان قفل کردن ایزولاتور در حالت قطع می تواند ایمنی را افزایش دهد. برای مینیاتوری نیز باید قابلیت جداسازی، هماهنگی حفاظتی با تجهیزات دیگر و استاندارد محصول بررسی شود. انتخاب نهایی فقط بر اساس قیمت یا شباهت ظاهری می تواند عملکرد مدار را مختل کند و خطر آسیب به سیم کشی و تجهیزات را افزایش دهد.
