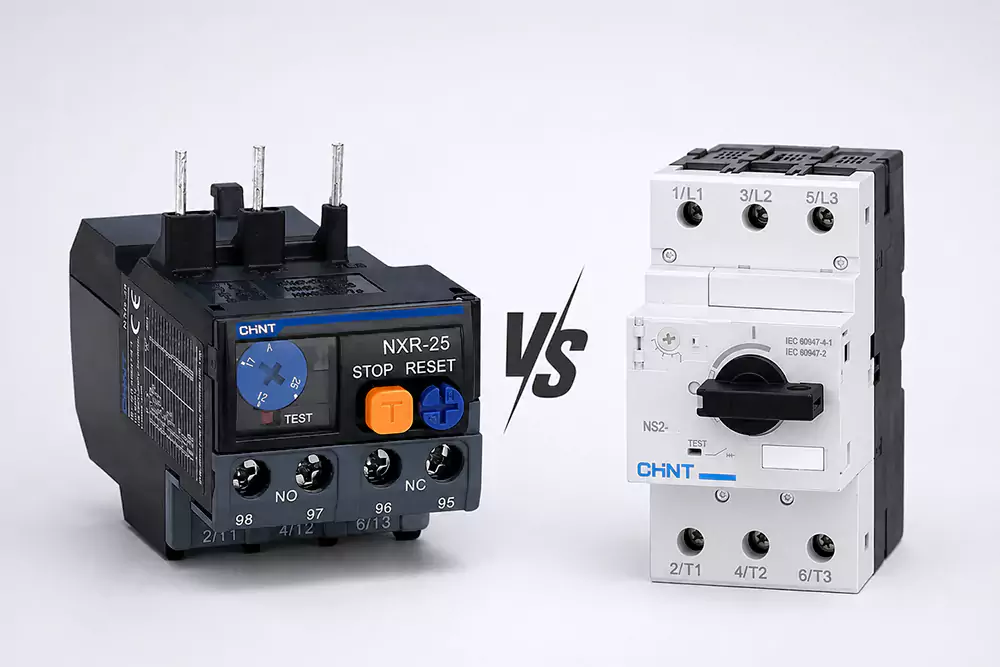

تفاوت کلید حرارتی و بیمتال

در مدارهای برق صنعتی، حفاظت از الکتروموتورها اهمیت زیادی دارد و انتخاب تجهیزات حفاظتی مناسب می تواند از بروز خسارت های سنگین جلوگیری کند. در این میان، کلید حرارتی و بی متال از رایج ترین تجهیزاتی هستند که برای محافظت از موتورهای الکتریکی مورد استفاده قرار می گیرند. بسیاری از افراد این دو تجهیز را مشابه یکدیگر می دانند، در حالی که از نظر عملکرد، نحوه حفاظت، محل نصب و کاربرد تفاوت های مهمی با هم دارند.

شناخت تفاوت کلید حرارتی و بیمتال به شما کمک می کند متناسب با نیاز پروژه، بهترین گزینه را انتخاب کنید. استفاده از تجهیز نامناسب علاوه بر کاهش ایمنی، می تواند باعث آسیب دیدن موتور، افزایش هزینه های تعمیر و کاهش عمر تجهیزات شود. در ادامه ابتدا آشنایی کوتاهی با هر یک از این تجهیزات خواهیم داشت و سپس تفاوت های اصلی آنها را از جنبه های مختلف بررسی می کنیم.

کلید حرارتی چیست؟

کلید حرارتی یکی از تجهیزات حفاظتی پرکاربرد در مدارهای قدرت است که وظیفه محافظت از الکتروموتور در برابر اضافه بار و اتصال کوتاه را بر عهده دارد. این تجهیز با ترکیب دو مکانیزم حفاظتی، می تواند در صورت افزایش بیش از حد جریان یا وقوع اتصال کوتاه، مدار را به سرعت قطع کند و از آسیب دیدن موتور جلوگیری کند. به همین دلیل در بسیاری از تابلوهای برق صنعتی، کلید حرارتی به عنوان یک راهکار کامل برای حفاظت موتور مورد استفاده قرار می گیرد.

در این مقاله تنها به معرفی کوتاه کلید حرارتی پرداختیم، زیرا هدف اصلی مقایسه آن با بی متال است. اگر قصد دارید با ساختمان داخلی، نحوه عملکرد، اجزای تشکیل دهنده و ویژگی های این تجهیز بیشتر آشنا شوید، پیشنهاد می کنیم مقاله کلید حرارتی چیست و چگونه کار می کند را مطالعه کنید. آشنایی کامل با این تجهیز، درک تفاوت های آن با بی متال را نیز آسان تر خواهد کرد.

بی متال چیست؟

بی متال یکی دیگر از تجهیزات حفاظتی مورد استفاده در مدارهای الکتریکی است که وظیفه اصلی آن حفاظت از الکتروموتور در برابر اضافه بار است. این تجهیز با استفاده از دو فلز با ضریب انبساط متفاوت، افزایش جریان را تشخیص می دهد و در صورت ادامه اضافه بار، فرمان قطع مدار را به کنتاکتور ارسال می کند. برخلاف کلید حرارتی، بی متال به تنهایی قادر به حفاظت در برابر اتصال کوتاه نیست و برای عملکرد صحیح باید در کنار تجهیزات دیگری مانند فیوز یا کلید اتوماتیک مورد استفاده قرار گیرد.

از آنجا که این مقاله بر مقایسه کلید حرارتی و بی متال تمرکز دارد، از توضیح جزئیات عملکرد بی متال صرف نظر می کنیم. اگر می خواهید با نحوه عملکرد، اجزا، مزایا و کاربردهای این تجهیز بیشتر آشنا شوید، پیشنهاد می کنیم مقاله بی متال چیست و چگونه کار می کند را مطالعه کنید. این موضوع به شما کمک می کند تفاوت های عملکردی میان این دو تجهیز را بهتر درک کنید.

تفاوت کلید حرارتی و بیمتال

اگرچه هر دو تجهیز با هدف افزایش ایمنی موتورهای الکتریکی طراحی شده اند، اما از نظر عملکرد، نوع حفاظت، ساختار و نحوه استفاده تفاوت های قابل توجهی دارند. مهم ترین تفاوت این است که کلید حرارتی یک تجهیز حفاظتی مستقل محسوب می شود و می تواند مدار قدرت را مستقیما قطع کند، در حالی که بی متال تنها نقش تشخیص اضافه بار را بر عهده دارد و برای قطع مدار به کنتاکتور وابسته است. همین تفاوت باعث می شود کاربرد این دو تجهیز در تابلوهای برق یکسان نباشد.

انتخاب میان کلید حرارتی و بی متال نباید تنها بر اساس قیمت یا رایج بودن آنها انجام شود. شرایط بهره برداری، نوع موتور، میزان جریان، سطح حفاظت مورد نیاز و طراحی تابلو برق از جمله عواملی هستند که در انتخاب تجهیز مناسب تاثیر دارند. در ادامه، تفاوت های اصلی این دو تجهیز را از جنبه های مختلف بررسی می کنیم تا انتخاب گزینه مناسب برای پروژه آسان تر شود.

تفاوت در عملکرد

کلید حرارتی به گونه ای طراحی شده است که علاوه بر حفاظت، امکان قطع و وصل مستقیم مدار را نیز فراهم می کند. این تجهیز پس از تشخیص اضافه بار یا اتصال کوتاه، بدون نیاز به تجهیزات واسطه جریان برق را قطع می کند و از ادامه فعالیت موتور جلوگیری می کند. به همین دلیل در بسیاری از مدارها می تواند به تنهایی نقش تجهیز حفاظتی و کلید قطع و وصل را ایفا کند.

در مقابل، بی متال تنها وظیفه تشخیص اضافه بار را بر عهده دارد و پس از عمل کردن، مدار فرمان کنتاکتور را قطع می کند. در واقع بی متال به تنهایی قادر به قطع مدار قدرت نیست و برای انجام این وظیفه به کنتاکتور وابسته است. همین تفاوت، مهم ترین اختلاف عملکردی میان این دو تجهیز به شمار می رود.

تفاوت در نوع حفاظت

یکی از مهم ترین تفاوت های کلید حرارتی و بی متال، نوع حفاظتی است که ارائه می دهند. کلید حرارتی از موتور در برابر اضافه بار و اتصال کوتاه محافظت می کند و به همین دلیل یک تجهیز حفاظتی کامل محسوب می شود. این ویژگی باعث کاهش تعداد تجهیزات مورد نیاز در برخی از تابلوهای برق شده و طراحی مدار را ساده تر می کند.

در مقابل، بی متال تنها برای حفاظت در برابر اضافه بار طراحی شده است و در صورت وقوع اتصال کوتاه، قادر به محافظت از موتور نخواهد بود. به همین دلیل در مدارهایی که از بی متال استفاده می شود، معمولا تجهیز دیگری مانند فیوز یا کلید اتوماتیک نیز برای حفاظت در برابر اتصال کوتاه در نظر گرفته می شود.

تفاوت در نحوه نصب

از نظر محل نصب نیز تفاوت های قابل توجهی میان این دو تجهیز وجود دارد. کلید حرارتی به صورت مستقیم در مسیر مدار قدرت قرار می گیرد و ورودی و خروجی آن به شبکه برق و موتور متصل می شود. به همین دلیل می تواند جریان اصلی مدار را کنترل کرده و در شرایط غیر عادی آن را قطع کند.

بی متال معمولا در کنار کنتاکتور نصب می شود و به صورت مستقیم وظیفه قطع جریان اصلی را بر عهده ندارد. این تجهیز پس از تشخیص اضافه بار، مدار فرمان کنتاکتور را قطع می کند تا کنتاکتور جریان برق موتور را قطع کند. بنابراین محل نصب و نحوه عملکرد این دو تجهیز کاملا متفاوت است.

تفاوت در قابلیت قطع مدار

یکی دیگر از تفاوت های مهم کلید حرارتی و بی متال، قابلیت قطع مدار است. کلید حرارتی به عنوان یک تجهیز مستقل طراحی شده و می تواند در زمان بروز اضافه بار یا اتصال کوتاه، مدار قدرت را به طور مستقیم قطع کند. علاوه بر این، از کلید حرارتی می توان برای روشن و خاموش کردن دستی موتور نیز استفاده کرد. به همین دلیل در بسیاری از تابلوهای برق، این تجهیز علاوه بر نقش حفاظتی، وظیفه کنترل مدار را نیز بر عهده دارد.

در مقابل، بی متال چنین قابلیتی ندارد و نمی تواند به تنهایی جریان اصلی مدار را قطع یا وصل کند. عملکرد آن تنها به ارسال فرمان قطع به کنتاکتور محدود می شود و پس از قطع شدن مدار فرمان، کنتاکتور وظیفه قطع جریان موتور را انجام می دهد. به همین دلیل در مدارهایی که از بی متال استفاده می شود، وجود کنتاکتور یک الزام محسوب می شود.

تفاوت در محدوده تنظیم جریان

کلید حرارتی و بی متال هر دو دارای قابلیت تنظیم جریان هستند، اما نحوه استفاده از این قابلیت در آنها متفاوت است. کلید حرارتی معمولا دارای محدوده تنظیم مشخصی است که کاربر می تواند آن را متناسب با جریان نامی موتور تنظیم کند. در صورت عبور جریان از مقدار تنظیم شده، کلید به صورت خودکار مدار را قطع می کند و از آسیب دیدن تجهیزات جلوگیری می کند.

بی متال نیز قابلیت تنظیم جریان دارد، اما تنها برای تشخیص اضافه بار از این تنظیم استفاده می شود. اگر جریان موتور برای مدت مشخصی از مقدار تنظیم شده بیشتر شود، بی متال عمل کرده و مدار فرمان را قطع می کند. بنابراین اگرچه هر دو تجهیز امکان تنظیم جریان را دارند، اما نتیجه عملکرد آنها و نحوه حفاظت از مدار یکسان نیست.

تفاوت در ساختمان و اجزای داخلی

از نظر ساختار داخلی نیز تفاوت های قابل توجهی میان این دو تجهیز وجود دارد. کلید حرارتی از بخش هایی مانند مکانیزم حرارتی، مکانیزم مغناطیسی، کنتاکت های قدرت، اهرم قطع و وصل و سیستم تنظیم جریان تشکیل شده است. وجود این اجزا باعث می شود کلید حرارتی بتواند هم اضافه بار و هم اتصال کوتاه را تشخیص داده و مدار را در کوتاه ترین زمان ممکن قطع کند.

در مقابل، ساختمان داخلی بی متال ساده تر است و بخش اصلی آن از دو فلز با ضریب انبساط متفاوت تشکیل شده است. با افزایش جریان، این دو فلز گرم شده و تغییر شکل می دهند و در نهایت فرمان قطع را به مدار فرمان ارسال می کنند. به همین دلیل بی متال نسبت به کلید حرارتی ساختمان ساده تری دارد و وظیفه آن تنها حفاظت در برابر اضافه بار است.

تفاوت در قیمت و هزینه نگهداری

قیمت یکی از معیارهایی است که هنگام انتخاب تجهیزات حفاظتی مورد توجه قرار می گیرد. کلید حرارتی به دلیل برخورداری از قابلیت های بیشتر، ساختمان داخلی پیچیده تر و امکان حفاظت در برابر اضافه بار و اتصال کوتاه، معمولا قیمت بالاتری نسبت به بی متال دارد. البته در بسیاری از پروژه ها، استفاده از کلید حرارتی می تواند نیاز به برخی تجهیزات حفاظتی دیگر را کاهش دهد و همین موضوع بخشی از هزینه اولیه را جبران می کند.

بی متال به طور معمول قیمت پایین تری دارد، اما باید توجه داشت که برای استفاده از آن به تجهیزاتی مانند کنتاکتور و وسیله ای برای حفاظت در برابر اتصال کوتاه نیز نیاز خواهد بود. بنابراین هنگام مقایسه هزینه ها، بهتر است تنها قیمت خرید هر تجهیز را در نظر نگیرید و هزینه اجرای کل مدار، نگهداری و تجهیزات جانبی را نیز بررسی کنید.

کاربرد کلید حرارتی و بی متال

کلید حرارتی و بی متال هر دو برای حفاظت از الکتروموتورها استفاده می شوند، اما هر کدام در شرایط خاصی انتخاب مناسب تری هستند. کلید حرارتی به دلیل امکان حفاظت همزمان در برابر اضافه بار و اتصال کوتاه، در بسیاری از ماشین آلات صنعتی، تابلوهای برق، خطوط تولید، سیستم های پمپاژ، کمپرسورها و تجهیزاتی که به حفاظت کامل نیاز دارند، کاربرد گسترده ای دارد. این تجهیز به ویژه در پروژه هایی که سادگی مدار، کاهش تعداد تجهیزات و افزایش ایمنی اهمیت دارد، گزینه مناسبی محسوب می شود.

در مقابل، بی متال بیشتر در مدارهایی به کار می رود که حفاظت در برابر اتصال کوتاه توسط تجهیزات دیگری مانند فیوز یا کلید اتوماتیک انجام می شود. این تجهیز در کنار کنتاکتور، حفاظت قابل اعتمادی در برابر اضافه بار فراهم می کند و همچنان یکی از پرکاربردترین تجهیزات حفاظتی در تابلوهای برق صنعتی است. انتخاب میان این دو تجهیز به عواملی مانند نوع پروژه، طراحی مدار، بودجه، سطح حفاظت مورد نیاز و شرایط بهره برداری بستگی دارد و نمی توان یک گزینه را برای همه کاربردها بهترین انتخاب دانست.

کلید حرارتی یا بی متال کدام انتخاب بهتری است؟

پاسخ این سوال به نیاز پروژه و نوع سیستم بستگی دارد و نمی توان یک پاسخ واحد برای همه شرایط ارائه کرد. اگر هدف، استفاده از یک تجهیز مستقل با قابلیت حفاظت در برابر اضافه بار و اتصال کوتاه باشد، کلید حرارتی انتخاب مناسب تری خواهد بود. این تجهیز علاوه بر حفاظت کامل، امکان قطع و وصل مدار را نیز فراهم می کند و در بسیاری از پروژه ها باعث ساده تر شدن طراحی تابلو برق می شود.

از سوی دیگر، اگر در مدار از کنتاکتور، فیوز یا کلید اتوماتیک استفاده شده باشد و تنها به حفاظت موتور در برابر اضافه بار نیاز داشته باشید، بی متال می تواند گزینه ای اقتصادی و کاربردی باشد. در نهایت، بهترین انتخاب زمانی انجام می شود که شرایط بهره برداری، مشخصات موتور، نوع مدار و الزامات فنی پروژه به دقت بررسی شوند. انتخاب صحیح نه تنها باعث افزایش ایمنی تجهیزات می شود، بلکه هزینه های نگهداری و احتمال خرابی سیستم را نیز به حداقل می رساند.
