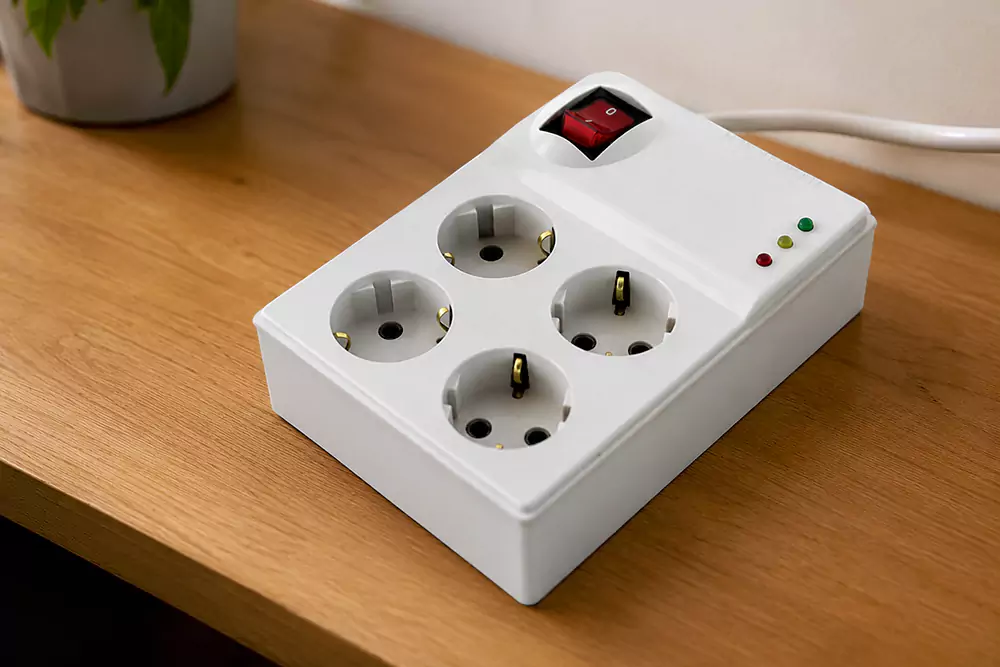

محافظ برق چه کاری انجام می دهد؟
نوسانات برق یکی از مهم ترین عواملی است که می تواند به وسایل برقی آسیب وارد کند. افزایش یا کاهش ناگهانی ولتاژ، قطع و وصل مکرر جریان برق و شوک الکتریکی هنگام بازگشت برق، همگی از عواملی هستند که احتمال خرابی بردهای الکترونیکی و قطعات حساس دستگاه ها را افزایش می دهند. به همین دلیل استفاده از محافظ برق به یکی از ساده ترین و موثرترین روش های محافظت از لوازم برقی تبدیل شده است.
اما محافظ برق چه کاری انجام می دهد و چگونه از دستگاه های برقی محافظت می کند؟ آیا این وسیله می تواند از سوختن همه لوازم جلوگیری کند یا تنها در شرایط خاصی عملکرد موثری دارد؟ در این مقاله با عملکرد محافظ برق، نحوه کار آن و محدودیت هایی که باید درباره آن بدانید آشنا خواهید شد.
محافظ برق چیست؟
محافظ برق وسیله ای است که بین پریز برق و دستگاه برقی قرار می گیرد و وظیفه دارد وضعیت ولتاژ ورودی را به صورت مداوم بررسی کند. هر زمان که ولتاژ از محدوده استاندارد خارج شود، محافظ برق جریان خروجی را قطع می کند تا از رسیدن برق نامناسب به دستگاه جلوگیری شود. پس از آنکه ولتاژ دوباره به حالت عادی بازگشت، محافظ با یک تاخیر مشخص برق را دوباره به وسیله برقی منتقل می کند.
عملکرد این وسیله باعث می شود بسیاری از وسایل حساس مانند یخچال، تلویزیون، کامپیوتر، مودم و سایر تجهیزات الکترونیکی در برابر نوسانات رایج شبکه برق ایمن تر باشند. البته باید توجه داشت که محافظ برق تنها برای جلوگیری از آسیب های ناشی از تغییرات ولتاژ طراحی شده است و نمی تواند همه مشکلات مربوط به شبکه برق یا خرابی های داخلی دستگاه را برطرف کند.
محافظ برق از چه قطعاتی تشکیل شده است؟
محافظ برق با استفاده از چند قطعه الکترونیکی، وضعیت ولتاژ را کنترل کرده و در زمان مناسب برق را قطع یا وصل می کند. مهم ترین اجزای آن عبارت اند از:
- رله: وظیفه قطع و وصل جریان برق خروجی را بر عهده دارد و هنگام تشخیص ولتاژ غیر مجاز، ارتباط دستگاه با برق را قطع می کند.
- مدار کنترل ولتاژ: به طور مداوم ولتاژ ورودی را اندازه گیری کرده و افزایش یا کاهش غیر عادی آن را تشخیص می دهد.
- تایمر یا مدار تاخیر: پس از بازگشت برق به حالت پایدار، چند ثانیه یا چند دقیقه صبر می کند و سپس جریان را دوباره وصل می کند.
- واریستور (MOV): در برخی مدل های محافظ برق برای جذب اضافه ولتاژهای لحظه ای و کاهش اثر شوک های الکتریکی مورد استفاده قرار می گیرد.
محافظ برق چه کاری انجام می دهد و چگونه کار می کند؟
وظیفه اصلی محافظ برق، کنترل کیفیت برق ورودی و جلوگیری از رسیدن ولتاژ نامناسب به وسایل برقی است. این دستگاه به صورت مداوم ولتاژ شبکه را بررسی می کند و هر زمان که مقدار آن از محدوده مجاز بیشتر یا کمتر شود، رله داخلی فعال شده و برق خروجی را قطع می کند. به این ترتیب بردهای الکترونیکی، منبع تغذیه و سایر قطعات حساس دستگاه در معرض نوسانات شدید قرار نمی گیرند. زمانی که شرایط شبکه دوباره پایدار شود، محافظ بلافاصله برق را وصل نمی کند، بلکه ابتدا مدت زمان مشخصی منتظر می ماند تا از ثبات ولتاژ اطمینان حاصل کند.
فرایند عملکرد محافظ برق به صورت کاملا خودکار انجام می شود و نیازی به دخالت کاربر ندارد. مدار کنترل ولتاژ ابتدا مقدار برق ورودی را اندازه گیری می کند، سپس در صورت مشاهده افزایش یا افت غیر مجاز، فرمان قطع جریان را به رله ارسال می کند. بعد از بازگشت ولتاژ به محدوده استاندارد، تایمر داخلی شمارش معکوس را آغاز کرده و در پایان زمان تعیین شده، برق دوباره به دستگاه منتقل می شود. این چرخه باعث می شود وسایل برقی در برابر بسیاری از نوسانات رایج شبکه برق، امنیت بیشتری داشته باشند.
محافظ برق از چه خطراتی جلوگیری می کند؟
نوسانات برق همیشه به شکل افزایش ناگهانی ولتاژ رخ نمی دهند و هر نوع تغییر غیر عادی در جریان برق می تواند به تجهیزات الکترونیکی آسیب برساند. محافظ برق برای کاهش این خطرات طراحی شده است و در شرایط مختلف، از رسیدن برق نامناسب به دستگاه جلوگیری می کند. یکی از مهم ترین خطراتی که این وسیله با آن مقابله می کند، افزایش ناگهانی ولتاژ است. این اتفاق ممکن است بر اثر مشکلات شبکه برق، روشن و خاموش شدن تجهیزات پرمصرف یا تغییرات ناگهانی در توزیع برق ایجاد شود. همچنین افت شدید ولتاژ نیز می تواند عملکرد برخی دستگاه ها را مختل کرده و به قطعات داخلی آن ها فشار وارد کند.
علاوه بر این، محافظ برق در برابر نوسانات لحظه ای و قطع و وصل مکرر جریان نیز نقش مهمی دارد. پس از بازگشت برق، معمولا ولتاژ برای چند لحظه پایدار نیست و این وضعیت می تواند به بردهای الکترونیکی آسیب وارد کند. محافظ برق با ایجاد تاخیر در وصل مجدد جریان، اجازه می دهد شرایط شبکه به حالت عادی بازگردد و سپس برق را به دستگاه منتقل کند. به همین دلیل احتمال آسیب دیدن وسایل برقی در اثر شوک های الکتریکی و تغییرات ناگهانی ولتاژ تا حد زیادی کاهش پیدا می کند.
محافظ برق چه کارهایی انجام نمی دهد؟
با وجود اینکه محافظ برق وسیله ای کاربردی برای محافظت از تجهیزات الکترونیکی است، اما نباید انتظار داشت همه مشکلات مربوط به برق را برطرف کند. یکی از برداشت های اشتباه این است که محافظ برق می تواند ولتاژ را تنظیم یا تثبیت کند، در حالی که وظیفه آن تنها تشخیص ولتاژ غیر مجاز و قطع جریان برق است. اگر می خواهید بدانید این دستگاه چه تفاوتی با استابلایزر دارد و هر کدام در چه شرایطی کاربرد دارند، پیشنهاد می کنیم مقاله تفاوت محافظ برق و استابلایزر را مطالعه کنید. اگر در یک منطقه افت یا افزایش ولتاژ به صورت مداوم وجود داشته باشد، استفاده از استابلایزر انتخاب مناسب تری خواهد بود؛ زیرا این دستگاه ولتاژ را اصلاح کرده و در محدوده استاندارد نگه می دارد.
همچنین محافظ برق نمی تواند از وسایل برقی در برابر همه خطرات محافظت کند. برای مثال در صورت برخورد مستقیم صاعقه یا بروز مشکلات شدید در سیستم برق ساختمان، ممکن است میزان انرژی وارد شده بسیار بیشتر از توان محافظ باشد و دستگاه نتواند از وسیله برقی محافظت کند. علاوه بر این، اگر خرابی از داخل خود دستگاه یا به دلیل نقص فنی قطعات آن ایجاد شده باشد، محافظ برق نقشی در جلوگیری از این نوع آسیب ها نخواهد داشت.
آیا محافظ برق واقعا از سوختن وسایل برقی جلوگیری می کند؟
محافظ برق می تواند احتمال آسیب دیدن وسایل برقی را به میزان قابل توجهی کاهش دهد، اما تضمین نمی کند که هیچ دستگاهی هرگز دچار خرابی نشود. زمانی که علت اصلی آسیب، نوسانات ولتاژ یا قطع و وصل ناگهانی برق باشد، عملکرد محافظ بسیار موثر است؛ زیرا اجازه نمی دهد جریان نامناسب وارد دستگاه شود. این موضوع به ویژه برای وسایلی که بردهای الکترونیکی حساس دارند، مانند یخچال، تلویزیون، کامپیوتر و مودم اهمیت بیشتری پیدا می کند. جلوگیری از ورود برق ناپایدار، فشار وارد شده به قطعات داخلی را کاهش داده و احتمال سوختن آن ها را کمتر می کند.
با این حال میزان محافظت به کیفیت ساخت محافظ برق، سلامت مدار داخلی آن و شدت نوسانات شبکه نیز بستگی دارد. اگر از محافظی متناسب با توان مصرفی دستگاه استفاده شود و این وسیله به درستی عمل کند، می تواند در بسیاری از شرایط از خسارت های ناشی از تغییرات ولتاژ جلوگیری کند. اما در رخدادهای بسیار شدید یا مشکلاتی که ارتباطی با نوسانات برق ندارند، هیچ محافظی قادر به تامین حفاظت کامل نخواهد بود. به همین دلیل بهتر است محافظ برق را به عنوان یک ابزار پیشگیرانه موثر در نظر بگیرید، نه وسیله ای که بتواند هر نوع خطر الکتریکی را به طور کامل از بین ببرد.
