کابل زره دار چیست

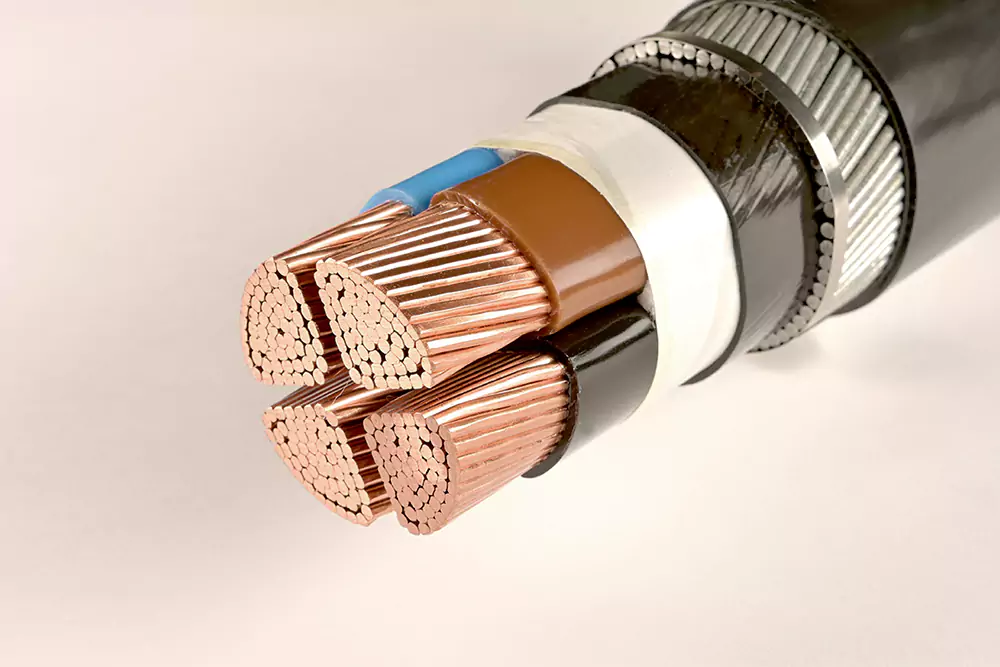

کابل زره دار یا کابل آرموردار (Armored Cable) نوعی کابل برق است که در ساختار آن یک لایه محافظ فلزی به نام زره یا آرمور قرار می گیرد تا از هادی ها و عایق داخلی در برابر آسیب های مکانیکی محافظت کند. این لایه معمولا از سیم فولادی، نوار فولادی یا در برخی مدل ها از سیم آلومینیومی ساخته می شود و باعث می شود کابل در شرایط سخت محیطی عملکرد مطمئن تری داشته باشد. به همین دلیل از کابل زره دار در پروژه هایی استفاده می شود که احتمال برخورد اجسام سنگین، فشار خاک، ضربه، کشش یا حتی آسیب ناشی از جوندگان وجود دارد. این کابل ها علاوه بر انتقال ایمن انرژی الکتریکی، دوام بیشتری نسبت به کابل های معمولی دارند و می توانند در محیط های صنعتی، عمرانی و تاسیساتی بدون نیاز به تجهیزات حفاظتی اضافی مورد استفاده قرار گیرند.

تفاوت اصلی کابل زره دار با کابل های معمولی در وجود همین لایه محافظ فلزی است. کابل های معمولی بیشتر برای محیط های داخلی یا مسیرهایی با خطر آسیب کم طراحی شده اند، اما کابل آرموردار برای نصب در فضای باز، دفن مستقیم در خاک، تونل ها، معادن، کارخانه ها و مسیرهای صنعتی گزینه مناسب تری محسوب می شود. البته وجود زره به معنای ضد آب یا ضد حریق بودن همه کابل های آرموردار نیست، زیرا این ویژگی ها به نوع عایق، روکش و استاندارد ساخت کابل بستگی دارد. به همین دلیل هنگام انتخاب کابل زره دار باید علاوه بر نوع آرمور، به مشخصات فنی و شرایط محل نصب نیز توجه شود تا کابل بتواند بیشترین بازده و طول عمر را در پروژه ارائه دهد.

کابل زره دار چیست و چگونه ساخته می شود؟

ساختار کابل زره دار به گونه ای طراحی شده است که علاوه بر انتقال جریان برق، بتواند در برابر فشارهای محیطی نیز مقاومت کافی داشته باشد. فرآیند تولید این کابل از هادی آغاز می شود که معمولا از مس یا آلومینیوم ساخته شده و وظیفه انتقال جریان الکتریکی را بر عهده دارد. روی هادی یک لایه عایق قرار می گیرد تا از نشت جریان جلوگیری شود و پس از آن غلاف داخلی برای محافظت بیشتر اضافه می شود. در مرحله بعد مهم ترین بخش کابل یعنی زره فلزی روی غلاف داخلی قرار می گیرد. این زره می تواند به صورت سیم های فولادی، نوار فولادی یا سیم آلومینیومی باشد که هر کدام برای شرایط نصب خاصی طراحی شده اند. در نهایت نیز یک روکش بیرونی از جنس PVC یا XLPE روی مجموعه قرار می گیرد تا کابل در برابر رطوبت، نور خورشید، مواد شیمیایی و عوامل محیطی مقاوم شود. اگر نمی دانید تفاوت این دو نوع عایق چیست و هر کدام در چه شرایطی استفاده می شوند، پیشنهاد می کنیم مقاله فرق کابل PVC با XLPE را مطالعه کنید.

اجزای تشکیل دهنده کابل زره دار هر کدام وظیفه مشخصی دارند و عملکرد صحیح کابل به هماهنگی این بخش ها وابسته است. هادی وظیفه انتقال انرژی را بر عهده دارد، عایق از اتصال کوتاه جلوگیری می کند، غلاف داخلی از لایه های اصلی محافظت می کند، آرمور مقاومت مکانیکی کابل را افزایش می دهد و روکش نهایی نیز از کل ساختار در برابر شرایط محیطی محافظت می کند. استفاده از این لایه های مختلف باعث می شود کابل بتواند در محیط هایی که کابل های معمولی به سرعت دچار آسیب می شوند، سال ها بدون افت کیفیت کار کند. به همین دلیل شناخت ساختار کابل زره دار هنگام انتخاب محصول مناسب اهمیت زیادی دارد و به مهندسان کمک می کند متناسب با شرایط پروژه بهترین نوع کابل را انتخاب کنند.

چرا از کابل زره دار استفاده می شود؟

در بسیاری از پروژه های صنعتی و ساختمانی، کابل ها در معرض خطراتی قرار دارند که می توانند باعث قطع برق، کاهش ایمنی یا افزایش هزینه های تعمیر شوند. وارد شدن ضربه در زمان اجرای پروژه، فشار ناشی از خاک، عبور ماشین آلات سنگین، کشیده شدن کابل در مسیرهای طولانی یا حمله جوندگان از جمله عواملی هستند که عمر کابل های معمولی را کاهش می دهند. کابل زره دار برای مقابله با همین شرایط طراحی شده است و وجود لایه فلزی محافظ باعث می شود احتمال آسیب دیدگی به میزان قابل توجهی کاهش پیدا کند. این ویژگی نه تنها از کابل محافظت می کند، بلکه باعث افزایش پایداری شبکه برق و کاهش دفعات تعمیر و تعویض نیز می شود.

یکی دیگر از دلایل استفاده از کابل زره دار، امکان نصب آن در محیط هایی است که اجرای سیستم های محافظتی اضافی دشوار یا پرهزینه است. برای مثال در پروژه های دفن مستقیم کابل در خاک، معادن، تونل ها، پالایشگاه ها یا کارخانه های بزرگ، استفاده از کابل های معمولی ریسک بالایی دارد. در چنین شرایطی کابل آرموردار می تواند بدون نیاز به تجهیزات حفاظتی پیچیده، عملکرد مطمئن تری ارائه دهد. همچنین مقاومت بالاتر این کابل در برابر تنش های مکانیکی موجب می شود هزینه های نگهداری در طول عمر پروژه کاهش یابد و بهره برداری از سیستم برق با اطمینان بیشتری انجام شود. همین مزایا باعث شده است کابل زره دار به یکی از پرکاربردترین گزینه ها در پروژه های زیرساختی و صنعتی تبدیل شود.

انواع کابل زره دار

کابل های زره دار بر اساس نوع آرمور، جنس هادی، نوع عایق و شرایط نصب در چند گروه مختلف تولید می شوند که هر کدام برای محیط خاصی کاربرد دارند. رایج ترین نوع، کابل زره دار با آرمور سیم فولادی یا SWA است که از چندین رشته سیم فولادی گالوانیزه برای محافظت مکانیکی استفاده می کند. این مدل به دلیل استحکام بالا در برابر ضربه و فشار، انتخاب مناسبی برای شبکه های توزیع برق، پروژه های ساختمانی، صنایع سنگین و مسیرهای دفن مستقیم در خاک است. نوع دیگر کابل زره دار با آرمور نوار فولادی یا STA است که به جای سیم از نوارهای فولادی استفاده می کند و معمولا برای کابل هایی با قطر کمتر یا مسیرهایی که نیاز به انعطاف پذیری بیشتری دارند، مورد استفاده قرار می گیرد. در برخی پروژه ها نیز از کابل دارای آرمور سیم آلومینیومی یا AWA استفاده می شود که وزن کمتری دارد و بیشتر در کابل های تک رشته کاربرد دارد.

یکی دیگر از انواع مهم، کابل زره دار مقاوم به حریق است که علاوه بر داشتن لایه آرمور، با استفاده از عایق ها و روکش های ویژه می تواند در زمان آتش سوزی برای مدت مشخصی به انتقال جریان برق ادامه دهد. این ویژگی باعث می شود تجهیزات حیاتی مانند سیستم اعلام حریق، روشنایی اضطراری، فن های تخلیه دود و تجهیزات ایمنی حتی در شرایط بحرانی نیز فعال باقی بمانند. همچنین برخی تولیدکنندگان کابل های زره دار را با روکش های مقاوم در برابر اشعه فرابنفش، مواد شیمیایی، روغن یا رطوبت تولید می کنند تا برای محیط های خاص مانند پتروشیمی، سکوهای نفتی یا کارخانه های شیمیایی مناسب باشند. بنابراین انتخاب نوع کابل زره دار باید بر اساس شرایط محیط، میزان تنش مکانیکی، نوع نصب و الزامات فنی پروژه انجام شود.

کاربردهای کابل زره دار

مقاومت مکانیکی بالا باعث شده کابل زره دار در طیف گسترده ای از صنایع و پروژه های عمرانی مورد استفاده قرار گیرد. یکی از مهم ترین کاربردهای این کابل در صنایع نفت، گاز و پتروشیمی است؛ جایی که تجهیزات برقی در معرض ضربه، لرزش، رطوبت و شرایط محیطی سخت قرار دارند. همچنین در نیروگاه ها، پست های برق و کارخانه های صنعتی از کابل های آرموردار برای انتقال انرژی میان تجهیزات مختلف استفاده می شود تا احتمال آسیب دیدگی کابل در اثر تردد ماشین آلات یا فعالیت های صنعتی کاهش پیدا کند. در معادن نیز به دلیل وجود سنگ، رطوبت، فشار و احتمال برخورد تجهیزات سنگین، استفاده از کابل زره دار به عنوان یک راهکار مطمئن شناخته می شود.

از دیگر کاربردهای مهم این کابل می توان به پروژه های دفن مستقیم در خاک، تونل ها، خطوط انتقال برق، ایستگاه های مترو، فرودگاه ها، بنادر و پروژه های عمرانی بزرگ اشاره کرد. در این محیط ها کابل ها معمولا در معرض فشار خاک، نشست زمین یا برخورد ابزارهای حفاری قرار دارند و وجود آرمور از آسیب های احتمالی جلوگیری می کند. علاوه بر پروژه های صنعتی، در برخی مجتمع های تجاری، بیمارستان ها، مراکز داده و ساختمان های بزرگ نیز برای مسیرهای حساس از کابل زره دار استفاده می شود تا ایمنی شبکه برق افزایش یابد. گستردگی این کاربردها نشان می دهد که انتخاب کابل آرموردار تنها به صنایع سنگین محدود نیست و در هر پروژه ای که دوام، ایمنی و طول عمر کابل اهمیت داشته باشد، می تواند گزینه مناسبی باشد.

استانداردهای کابل زره دار

کیفیت و ایمنی کابل زره دار تا حد زیادی به استانداردهای تولید آن وابسته است. تولیدکنندگان معتبر محصولات خود را مطابق استانداردهای بین المللی طراحی و آزمایش می کنند تا کابل بتواند در شرایط واقعی عملکرد قابل اعتمادی داشته باشد. یکی از مهم ترین استانداردها، IEC 60502 است که الزامات مربوط به کابل های قدرت با عایق اکسترود شده را مشخص می کند و ویژگی هایی مانند ساختار، آزمون های الکتریکی، ضخامت عایق و عملکرد کابل را مورد بررسی قرار می دهد. استاندارد BS 5467 نیز یکی از شناخته شده ترین استانداردهای کابل های زره دار با عایق XLPE و روکش PVC است و در بسیاری از پروژه های صنعتی و ساختمانی مورد استفاده قرار می گیرد. برای کابل هایی که نیاز به عملکرد بهتر در برابر حریق و تولید دود کمتر دارند نیز استاندارد BS 6724 معیار مهمی به شمار می رود.

در کنار استانداردهای بین المللی، تولیدکنندگان داخلی نیز محصولات خود را بر اساس استانداردهای ملی ایران یا ISIRI تولید می کنند تا کیفیت کابل با الزامات فنی کشور مطابقت داشته باشد. رعایت این استانداردها تضمین می کند که کابل از نظر مقاومت الکتریکی، استحکام مکانیکی، کیفیت آرمور، ضخامت عایق، مقاومت در برابر رطوبت و طول عمر در سطح قابل قبولی قرار دارد. هنگام خرید کابل زره دار بهتر است علاوه بر بررسی مشخصات فنی، به گواهینامه های استاندارد، برند تولیدکننده و اصالت محصول نیز توجه شود. انتخاب کابلی که مطابق استانداردهای معتبر تولید شده باشد، احتمال بروز خرابی، هزینه های تعمیر و خطرات ناشی از نقص تجهیزات را به حداقل می رساند و امنیت شبکه برق را در بلندمدت افزایش می دهد.

هنگام انتخاب کابل زره دار باید به چه نکاتی توجه کرد؟

انتخاب کابل زره دار تنها بر اساس سایز یا قیمت انجام نمی شود، بلکه باید شرایط پروژه به طور کامل بررسی شود. نخستین نکته، نوع آرمور است؛ زیرا هر نوع زره برای کاربرد مشخصی طراحی شده است. برای مثال در بسیاری از مسیرهای دفن مستقیم از کابل های دارای آرمور سیم فولادی استفاده می شود، در حالی که برخی پروژه ها به آرمور نوار فولادی یا سیم آلومینیومی نیاز دارند. همچنین باید به جنس هادی، نوع عایق، روکش بیرونی، ولتاژ نامی و ظرفیت جریان کابل توجه شود تا محصول انتخاب شده بتواند بدون افت عملکرد نیازهای پروژه را تامین کند. شرایط محیطی مانند رطوبت، دمای بالا، تماس با مواد شیمیایی یا قرار گرفتن در معرض نور خورشید نیز از عوامل مهم در انتخاب نوع روکش و عایق کابل هستند.

عامل مهم دیگر، توجه به استاندارد تولید و اعتبار برند سازنده است. کابلی که مطابق استانداردهای معتبر تولید شده باشد، آزمایش های لازم را پشت سر گذاشته و از نظر ایمنی و دوام عملکرد قابل اطمینانی خواهد داشت. علاوه بر این، بررسی شعاع خمش، روش نصب، طول مسیر کابل کشی و احتمال وارد شدن تنش های مکانیکی می تواند در انتخاب بهترین مدل تاثیرگذار باشد. اگر تمامی این موارد پیش از خرید بررسی شوند، کابل زره دار می تواند سال ها بدون افت کیفیت در مدار باقی بماند و هزینه های تعمیر، توقف پروژه و تعویض تجهیزات را به میزان قابل توجهی کاهش دهد. به همین دلیل، توصیه می شود انتخاب کابل زره دار بر اساس مشخصات فنی، شرایط محل نصب و نیاز واقعی پروژه انجام شود تا عملکرد ایمن و طول عمر مطلوب آن تضمین شود.
