نشتی برق چیست؟ علتها و روشهای تشخیص
نشتی برق یکی از مشکلات رایج در سیستم های برق ساختمان و تجهیزات الکتریکی است که در صورت بی توجهی می تواند خسارت های مالی و جانی به همراه داشته باشد. این اتفاق زمانی رخ می دهد که بخشی از جریان الکتریکی به جای حرکت در مسیر اصلی، از مسیر ناخواسته مانند بدنه یک وسیله، کابل آسیب دیده یا حتی دیوار و زمین عبور کند. بسیاری از افراد تا زمانی که با برق گرفتگی خفیف، افزایش مصرف برق یا قطع شدن مداوم کلید محافظ جان مواجه نشوند، متوجه وجود نشتی برق نمی شوند.
شناخت علت های ایجاد نشتی برق و آشنایی با روش های تشخیص آن، نقش مهمی در افزایش ایمنی ساختمان و جلوگیری از خرابی تجهیزات برقی دارد. در ادامه با نحوه ایجاد نشتی برق، مهم ترین دلایل آن، علائم هشدار دهنده و روش های اصولی تشخیص این مشکل آشنا خواهید شد.
نشتی برق چیست و چرا به وجود می آید؟
نشتی برق به حالتی گفته می شود که جریان الکتریکی به جای عبور کامل از مسیر طراحی شده در مدار، از یک مسیر ناخواسته خارج شود. این جریان ممکن است از طریق بدنه فلزی وسایل برقی، عایق آسیب دیده سیم ها، رطوبت موجود در محیط یا حتی زمین عبور کند. در شرایط عادی، تمام جریان باید از سیم فاز وارد مصرف کننده شده و پس از انجام کار از طریق سیم نول به منبع بازگردد، اما هر عاملی که این مسیر را مختل کند می تواند باعث ایجاد نشتی جریان شود. شدت این نشتی ممکن است بسیار کم باشد و تنها با ابزارهای اندازه گیری مشخص شود یا آن قدر زیاد باشد که باعث برق گرفتگی، عملکرد کلید محافظ جان یا حتی آتش سوزی شود.
بیشتر موارد نشتی برق به مرور زمان و بر اثر فرسودگی تجهیزات ایجاد می شوند و به همین دلیل معمولا در مراحل اولیه قابل تشخیص نیستند. افزایش عمر سیم کشی، استفاده از کابل های بی کیفیت، نصب غیر اصولی تجهیزات، نفوذ آب و رطوبت یا خرابی قطعات داخلی لوازم برقی از مهم ترین عواملی هستند که احتمال ایجاد این مشکل را افزایش می دهند. به همین دلیل بررسی دوره ای سیستم برق و رفع ایرادهای کوچک، از تبدیل شدن نشتی برق به یک خطر جدی جلوگیری می کند.
مهم ترین دلایل نشتی برق
نشتی برق معمولا به دلیل خرابی یا ضعف در اجزای سیستم برق ایجاد می شود و در بسیاری از موارد با یک بازدید دقیق قابل پیشگیری است. مهم ترین علت های ایجاد نشتی برق عبارت اند از:
- فرسودگی سیم و کابل و از بین رفتن عایق آن ها
- آسیب دیدن روکش سیم ها بر اثر ضربه یا فشار
- نفوذ آب و رطوبت به جعبه تقسیم، پریز یا تجهیزات برقی
- خرابی قطعات داخلی لوازم برقی و ایجاد اتصال بدنه
- اجرای غیر استاندارد سیم کشی ساختمان
- استفاده از کابل، کلید و پریز بی کیفیت یا غیر استاندارد
- شل بودن اتصالات و ایجاد حرارت در محل اتصال
- آسیب دیدن کابل ها بر اثر جوندگان یا عوامل محیطی
علائم و خطرات نشتی برق
نشتی برق همیشه با جرقه یا قطع شدن برق همراه نیست و در بسیاری از مواقع تنها با نشانه های کوچک خود را نشان می دهد. احساس برق گرفتگی خفیف هنگام لمس بدنه یخچال، ماشین لباسشویی یا سایر وسایل فلزی یکی از رایج ترین علائم این مشکل است. گاهی نیز کلید محافظ جان بدون دلیل مشخص به طور مداوم عمل می کند که می تواند نشانه وجود نشتی در یکی از مدارها یا وسایل برقی باشد. افزایش غیر عادی مصرف برق، داغ شدن کابل ها و پریزها، بوی سوختگی یا تغییر رنگ محل اتصال سیم ها نیز از دیگر نشانه هایی هستند که نباید نادیده گرفته شوند. هر یک از این علائم می تواند هشداری باشد که بخشی از سیستم برق به درستی عمل نمی کند.
بی توجهی به نشتی برق ممکن است پیامدهای خطرناکی به دنبال داشته باشد. عبور جریان از مسیرهای ناخواسته می تواند باعث برق گرفتگی افراد، آسیب دیدن تجهیزات الکتریکی، ایجاد اتصال کوتاه و حتی آتش سوزی شود. در محیط های مرطوب مانند آشپزخانه، سرویس بهداشتی یا موتورخانه، خطر نشتی برق بیشتر است و احتمال بروز حادثه افزایش پیدا می کند. به همین دلیل مشاهده هر یک از علائم ذکر شده باید به عنوان یک هشدار جدی در نظر گرفته شود تا پیش از گسترش مشکل، سیستم برق توسط افراد متخصص بررسی و عیب یابی شود.
روش های تشخیص و تست نشتی برق
تشخیص نشتی برق همیشه به تجهیزات پیشرفته نیاز ندارد و در بسیاری از موارد می توان با بررسی چند نشانه اولیه، احتمال وجود این مشکل را تشخیص داد. برای مثال اگر کلید محافظ جان به صورت مکرر قطع می شود، هنگام لمس بدنه یک وسیله برقی احساس برق گرفتگی خفیف دارید یا مصرف برق ساختمان بدون تغییر در الگوی استفاده افزایش پیدا کرده است، باید سیستم برق را با دقت بیشتری بررسی کنید. با این حال تشخیص قطعی نشتی تنها بر اساس این علائم امکان پذیر نیست و لازم است از ابزارهای اندازه گیری مناسب استفاده شود. انتخاب روش تست به نوع مدار، محل بروز مشکل و میزان دسترسی به تجهیزات بستگی دارد. در ادامه متداول ترین روش های تست نشتی برق را بررسی می کنیم.
تشخیص نشتی برق بدون ابزار
اولین مرحله برای پیدا کردن نشتی برق، بررسی ظاهری سیم کشی و تجهیزات است. وجود آثار سوختگی روی پریز یا کلید، تغییر رنگ کابل ها، پارگی روکش سیم، بوی سوختگی یا داغ شدن غیر عادی تجهیزات می تواند نشانه وجود ایراد در مدار باشد. همچنین اگر با قطع کردن یک وسیله برقی، مشکل برق گرفتگی یا عملکرد کلید محافظ جان برطرف شود، احتمال دارد همان دستگاه دچار اتصال بدنه یا نشتی جریان شده باشد. البته این روش تنها برای شناسایی اولیه کاربرد دارد و نباید جایگزین تست های تخصصی شود.
تست نشتی برق با فازمتر
فازمتر یکی از ساده ترین ابزارهایی است که برای بررسی اولیه مدارهای برق مورد استفاده قرار می گیرد، اما باید توجه داشت که این وسیله برای اندازه گیری دقیق نشتی جریان طراحی نشده است. در برخی شرایط اگر نوک فازمتر را به بدنه فلزی یک وسیله برقی متصل کنید و چراغ آن روشن شود، ممکن است نشان دهنده وجود ولتاژ نشتی یا اتصال بدنه باشد. با این حال این نتیجه همیشه قطعی نیست، زیرا ولتاژهای القایی نیز می توانند باعث روشن شدن فازمتر شوند. به همین دلیل از فازمتر باید تنها به عنوان یک ابزار بررسی اولیه استفاده کرد و برای تایید وجود نشتی، از تجهیزات دقیق تر کمک گرفت.

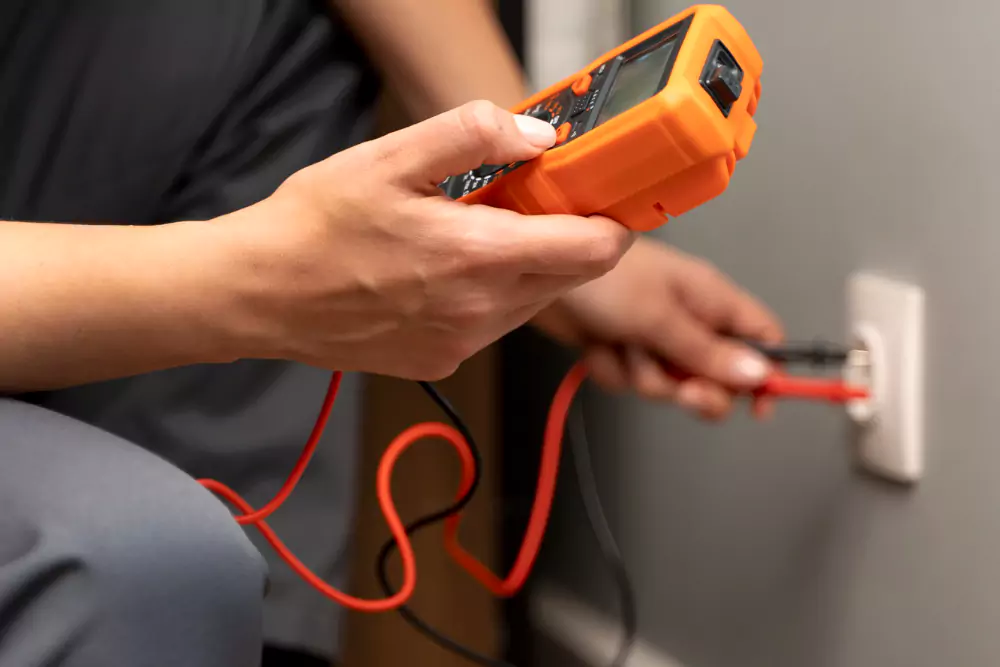

تست نشتی برق با مولتی متر
مولتی متر امکان بررسی دقیق تر وضعیت مدار را فراهم می کند و یکی از پرکاربردترین ابزارها برای عیب یابی سیستم های برق است. در این روش معمولا اختلاف ولتاژ بین بدنه دستگاه و زمین یا مقدار مقاومت بخش های مختلف مدار اندازه گیری می شود. اگر مقادیر به دست آمده خارج از محدوده استاندارد باشند، احتمال وجود نشتی جریان یا خرابی عایق سیم ها افزایش می یابد. هنگام انجام این تست باید تنظیمات دستگاه به درستی انتخاب شود و تمام نکات ایمنی رعایت شود، زیرا اندازه گیری اشتباه می تواند هم نتیجه نادرستی ایجاد کند و هم خطر برق گرفتگی را افزایش دهد.
استفاده از کلمپ متر یا تستر عایق
برای تشخیص دقیق نشتی جریان در مدارهای برقی، متخصصان معمولا از کلمپ متر نشتی یا تستر عایق استفاده می کنند. کلمپ متر بدون نیاز به قطع سیم، مقدار جریان نشتی را اندازه گیری می کند و به سرعت مدارهای معیوب را مشخص می سازد. تستر عایق نیز با اعمال ولتاژ مشخص، وضعیت عایق کابل ها و تجهیزات را بررسی می کند و کوچک ترین ضعف در عایق بندی را نشان می دهد. این ابزارها دقت بسیار بالاتری نسبت به فازمتر و مولتی متر دارند و به همین دلیل در پروژه های صنعتی، تابلوهای برق و عیب یابی تخصصی ساختمان ها مورد استفاده قرار می گیرند.
چگونه از نشتی برق جلوگیری کنیم؟
پیشگیری از نشتی برق بسیار ساده تر و کم هزینه تر از رفع خسارت های ناشی از آن است. مهم ترین اقدام، استفاده از تجهیزات استاندارد و اجرای صحیح سیم کشی ساختمان است. کابل هایی که کیفیت مناسبی ندارند یا با سطح مقطع نامناسب انتخاب شده اند، پس از مدتی دچار آسیب می شوند و احتمال ایجاد نشتی را افزایش می دهند. همچنین بازدید دوره ای پریزها، کلیدها، جعبه تقسیم و تابلو برق باعث می شود ایرادهای کوچک پیش از تبدیل شدن به یک مشکل جدی شناسایی شوند. اگر در محیط های مرطوب مانند آشپزخانه، حیاط یا موتورخانه از تجهیزات ضد آب و استاندارد استفاده شود، احتمال بروز نشتی جریان به میزان قابل توجهی کاهش پیدا می کند.
نصب کلید محافظ جان نیز یکی از موثرترین راهکارهای افزایش ایمنی سیستم برق است. این تجهیز در صورت تشخیص اختلاف جریان بین سیم فاز و نول، مدار را در مدت زمان بسیار کوتاهی قطع می کند و از برق گرفتگی یا آتش سوزی جلوگیری خواهد کرد. علاوه بر این، تعویض به موقع کابل های فرسوده، جلوگیری از وارد شدن ضربه به سیم ها، استفاده نکردن از وسایل برقی معیوب و سپردن تعمیرات برق به افراد متخصص، نقش مهمی در کاهش احتمال نشتی برق دارد. رعایت همین نکات ساده می تواند عمر سیستم برق را افزایش دهد و ایمنی ساختمان و ساکنان آن را تا حد زیادی تضمین کند.
