دلایل خرابی کلید اتوماتیک و روش عیب یابی
کلید اتوماتیک یا MCCB یکی از مهمترین تجهیزات حفاظتی در سیستمهای توزیع برق است که وظیفه محافظت از مدار در برابر اضافه بار، اتصال کوتاه و سایر خطاهای الکتریکی را بر عهده دارد. عملکرد صحیح این تجهیز، نقش مستقیمی در افزایش ایمنی تجهیزات و کاهش خسارتهای ناشی از اختلالات الکتریکی دارد. با این حال، کلید اتوماتیک نیز مانند هر تجهیز دیگری ممکن است در اثر شرایط نامناسب محیطی، نصب غیراصولی یا استهلاک قطعات دچار مشکل شود و عملکرد آن تحت تأثیر قرار گیرد.
شناخت دلایل خرابی کلید اتوماتیک و آشنایی با روشهای عیب یابی آن، به کاربران و تکنسینهای برق کمک میکند تا پیش از بروز آسیبهای جدی، مشکلات احتمالی را شناسایی و برطرف کنند. در این مقاله ابتدا مهمترین عوامل خرابی کلید اتوماتیک را بررسی میکنیم، سپس به علت تریپ کلید، روشهای عیب یابی و راهکارهای پیشگیری از بروز این مشکلات میپردازیم.
دلایل خرابی کلید اتوماتیک
خرابی کلید اتوماتیک معمولاً بهصورت ناگهانی رخ نمیدهد و در بیشتر موارد نتیجه مجموعهای از عوامل فنی و محیطی است که به مرور زمان عملکرد کلید را تحت تأثیر قرار میدهند. افزایش دمای کاری، تهویه نامناسب تابلو برق، نصب غیراصولی، نفوذ گردوغبار یا رطوبت و فرسودگی قطعات داخلی، از مهمترین دلایل کاهش کارایی کلیدهای MCCB هستند. در بسیاری از پروژهها نیز انتخاب نادرست ظرفیت کلید یا استفاده از آن در شرایطی خارج از محدوده طراحی، باعث افزایش استهلاک و کاهش طول عمر تجهیز میشود.
البته باید میان خرابی کلید اتوماتیک و عملکرد حفاظتی آن تفاوت قائل شد. اگر کلید در اثر اضافه بار یا اتصال کوتاه تریپ کند، لزوماً به معنای خراب بودن آن نیست؛ بلکه نشاندهنده عملکرد صحیح سیستم حفاظتی است. زمانی میتوان از خرابی کلید صحبت کرد که تجهیز بدون وجود خطا تریپ کند، پس از قطع مدار ریست نشود، بیش از حد داغ شود یا مکانیزم داخلی آن به درستی عمل نکند. در ادامه، مهمترین عواملی که باعث بروز این مشکلات میشوند را بررسی میکنیم.
گرمای بیش از حد
افزایش دمای کلید اتوماتیک یکی از رایجترین عواملی است که میتواند عملکرد آن را مختل کند. عبور جریان بالا برای مدت طولانی، افزایش دمای محیط، بارگذاری بیش از ظرفیت مجاز یا نصب کلید در تابلوهایی با تهویه نامناسب، باعث بالا رفتن دمای قطعات داخلی میشود. این افزایش دما علاوه بر کاهش راندمان کلید، به کنتاکتها، عایقها و مکانیزم قطع آسیب وارد میکند و در بلندمدت احتمال خرابی را افزایش میدهد.
اگر دمای کلید بهطور مداوم از محدوده استاندارد فراتر رود، مقاومت الکتریکی اتصالات افزایش پیدا کرده و گرمای بیشتری تولید میشود. این چرخه میتواند باعث تغییر شکل قطعات داخلی، کاهش دقت عملکرد و حتی تریپهای ناخواسته شود. به همین دلیل، کنترل دمای محیط و جلوگیری از بارگذاری بیش از حد، از مهمترین اقدامات برای افزایش عمر کلید اتوماتیک محسوب میشود.
تهویه ضعیف تابلو برق
یکی از عوامل کمتر مورد توجه در خرابی کلید اتوماتیک، تهویه نامناسب تابلو برق است. زمانی که چندین تجهیز الکتریکی در فضای محدود نصب میشوند، گرمای تولیدشده بهتدریج در داخل تابلو تجمع پیدا میکند. اگر امکان گردش هوا یا خروج گرما وجود نداشته باشد، دمای داخلی تابلو افزایش یافته و تمام تجهیزات از جمله کلید اتوماتیک تحت فشار حرارتی قرار میگیرند.
استفاده از فن، دریچههای تهویه یا طراحی مناسب تابلو برق میتواند دمای کاری تجهیزات را در محدوده استاندارد حفظ کند. همچنین رعایت فاصله مناسب بین کلیدها و سایر تجهیزات از انتقال مستقیم حرارت جلوگیری کرده و احتمال کاهش عملکرد یا خرابی زودهنگام MCCB را به میزان قابل توجهی کاهش میدهد.
نصب نامناسب
حتی اگر از یک کلید اتوماتیک باکیفیت استفاده شود، نصب نادرست میتواند عملکرد آن را با مشکل مواجه کند. انتخاب محل نامناسب برای نصب، سفت نبودن پیچهای ترمینال، استفاده از کابل با سطح مقطع نامناسب یا رعایت نکردن دستورالعملهای سازنده، از جمله عواملی هستند که احتمال بروز خطا و آسیب به کلید را افزایش میدهند.
اتصالات ضعیف معمولاً باعث افزایش مقاومت الکتریکی و تولید حرارت در محل اتصال میشوند. این گرما علاوه بر آسیب به کابلها، به مرور زمان به ترمینالها و قطعات داخلی کلید نیز صدمه وارد میکند. همچنین انتخاب ظرفیت نامناسب کلید نسبت به جریان واقعی مدار، موجب میشود تجهیز دائماً تحت تنش کاری قرار گرفته و سریعتر فرسوده شود. به همین دلیل، رعایت اصول نصب و استفاده از تجهیزات متناسب با شرایط بهرهبرداری، تأثیر مستقیمی بر طول عمر کلید اتوماتیک دارد.
عوامل محیطی
شرایط محیطی یکی از مهمترین عوامل مؤثر بر عملکرد و دوام کلیدهای اتوماتیک است. نصب کلید در محیطهای مرطوب، دارای گردوغبار، بخارات شیمیایی یا لرزشهای مداوم، میتواند به مرور زمان باعث کاهش کیفیت عایقها، خوردگی قطعات فلزی و اختلال در عملکرد مکانیزم داخلی شود. این موضوع بهویژه در محیطهای صنعتی که آلودگی بیشتری دارند، اهمیت دوچندان پیدا میکند.
در بسیاری از موارد، خرابی کلید نتیجه مستقیم شرایط نامناسب محیط نصب نیست، بلکه حاصل اثر تجمعی این عوامل در طول زمان است. به همین دلیل، انتخاب درجه حفاظت مناسب (IP)، استفاده از تابلوهای استاندارد و انجام بازدیدهای دورهای، از مهمترین اقداماتی هستند که میتوانند احتمال خرابی ناشی از عوامل محیطی را به حداقل برسانند.
فرسودگی اجزای کلید MCCB
تمام کلیدهای اتوماتیک دارای عمر مکانیکی و الکتریکی مشخصی هستند و پس از تعداد معینی از دفعات قطع و وصل یا تحمل جریانهای خطا، قطعات داخلی آنها بهتدریج دچار استهلاک میشوند. کنتاکتها، فنرها، مکانیزم قفل و سیستم قطع از جمله اجزایی هستند که بیشترین میزان فرسودگی را تجربه میکنند و در صورت کاهش کیفیت عملکرد، ممکن است کلید دیگر نتواند وظیفه حفاظتی خود را بهدرستی انجام دهد.
علاوه بر استهلاک طبیعی، وقوع مکرر اضافه بار یا اتصال کوتاه شدید نیز روند فرسودگی را تسریع میکند. به همین دلیل، بازدیدهای دورهای، بررسی وضعیت ظاهری کلید و تعویض تجهیز پس از پایان عمر مفید، اهمیت زیادی در حفظ ایمنی شبکه برق دارد. نادیده گرفتن این موضوع ممکن است باعث شود کلید در زمان بروز خطا، عملکرد قابل اعتمادی نداشته باشد و خسارتهای بیشتری به تجهیزات وارد شود.
علت تریپ کلید اتوماتیک
تریپ شدن کلید اتوماتیک همیشه نشانه خرابی آن نیست. در واقع، مهمترین وظیفه MCCB قطع مدار در شرایط غیرعادی است تا از آسیب دیدن تجهیزات، کابلها و مصرفکنندهها جلوگیری شود. به همین دلیل، زمانی که کلید در اثر اضافه بار یا اتصال کوتاه مدار را قطع میکند، در اغلب موارد عملکرد حفاظتی خود را بهدرستی انجام داده است. آنچه اهمیت دارد، تشخیص علت تریپ و بررسی شرایطی است که باعث فعال شدن مکانیزم حفاظتی کلید شدهاند. اگر بدون شناسایی عامل اصلی، تنها کلید را مجدداً وصل کنید، احتمال تکرار خطا و حتی آسیب جدی به تجهیزات وجود خواهد داشت.
رایجترین علت تریپ کلید اتوماتیک، اضافه بار است؛ یعنی زمانی که جریان مدار برای مدت مشخصی از مقدار نامی کلید بیشتر میشود. اتصال کوتاه نیز با ایجاد جریان بسیار زیاد، باعث عملکرد سریع حفاظت مغناطیسی کلید خواهد شد. علاوه بر این، اتصال زمین، جریان هجومی تجهیزات پرمصرف مانند موتورهای الکتریکی و ترانسفورماتورها، خرابی تجهیزات پاییندست و حتی تنظیم نبودن پارامترهای حفاظتی در کلیدهای قابل تنظیم، میتوانند باعث تریپ شدن MCCB شوند. در برخی موارد نیز خود کلید دچار نقص مکانیکی یا الکتریکی شده و بدون وجود خطای واقعی مدار را قطع میکند؛ بنابراین بررسی وضعیت بار، اندازهگیری جریان، کنترل تجهیزات متصل به مدار و ارزیابی سلامت کلید، اولین اقدامات برای تشخیص علت واقعی تریپ محسوب میشوند.
روش عیب یابی کلید اتوماتیک

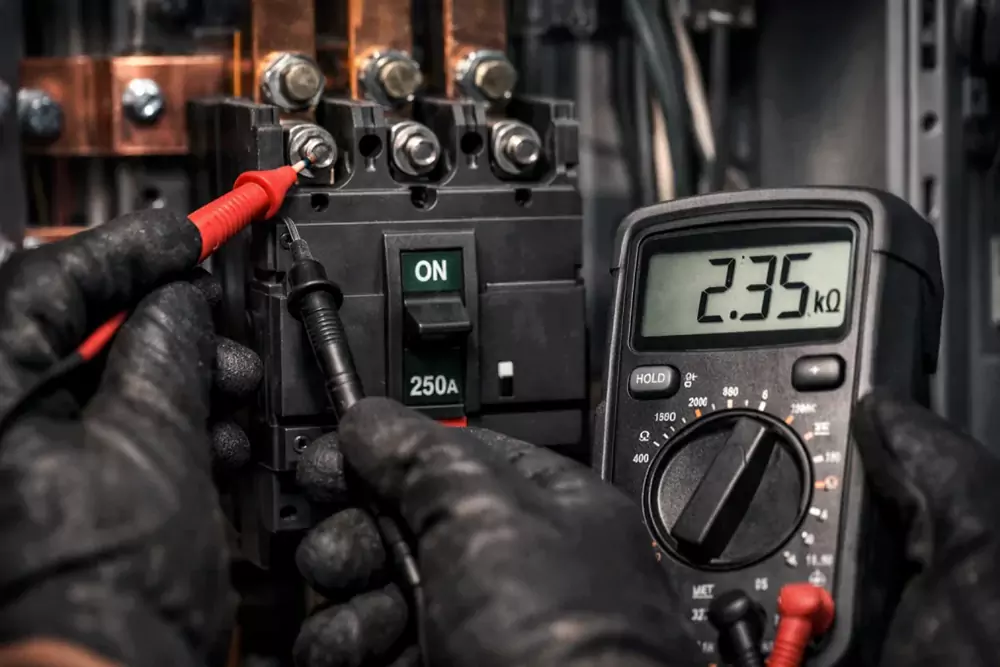

عیب یابی کلید اتوماتیک باید بهصورت مرحلهای و بر اساس یک فرآیند مشخص انجام شود تا علت اصلی مشکل بهدرستی شناسایی شود. اولین مرحله، بررسی ظاهری کلید است؛ وجود آثار سوختگی، تغییر رنگ بدنه، ترکخوردگی، بوی غیرعادی یا ذوب شدن ترمینالها میتواند نشانه افزایش دما یا بروز اتصال نامناسب باشد. پس از آن باید جریان مصرفی مدار با جریان نامی کلید مقایسه شود تا مشخص شود آیا کلید به دلیل اضافه بار عمل کرده یا خیر. همچنین بررسی وضعیت کابلها، کیفیت اتصالات و سفت بودن پیچهای ترمینال اهمیت زیادی دارد، زیرا بسیاری از مشکلات ناشی از افزایش مقاومت در محل اتصال هستند، نه خرابی خود کلید.
در مرحله بعد، عملکرد مکانیزم قطع و وصل کلید باید بررسی شود تا از صحت عملکرد بخشهای مکانیکی و حفاظتی اطمینان حاصل شود. در کلیدهای قابل تنظیم نیز لازم است تنظیمات رله با شرایط واقعی مدار مطابقت داده شود، زیرا انتخاب مقادیر نامناسب میتواند باعث تریپهای بیدلیل یا تأخیر در عملکرد حفاظتی شود. در صورت ادامهدار بودن مشکل، اندازهگیری مقاومت عایقی، بررسی سلامت قطعات داخلی و تست عملکرد کلید با تجهیزات تخصصی، اطلاعات دقیقتری در اختیار تکنسین قرار میدهد. اگر در این بررسیها مشخص شود که کنتاکتها فرسوده شدهاند، مکانیزم داخلی بهدرستی عمل نمیکند یا کلید پس از رفع خطا همچنان عملکرد غیرعادی دارد، تعویض آن نسبت به تعمیر، گزینه مطمئنتر و ایمنتری خواهد بود.
راهکارهای جلوگیری از خرابی کلید اتوماتیک
پیشگیری از خرابی کلید اتوماتیک، علاوه بر افزایش طول عمر تجهیز، نقش مهمی در حفظ ایمنی شبکه برق و کاهش هزینههای تعمیر و توقف تجهیزات دارد. مهمترین اقدام، انتخاب کلیدی با جریان نامی و قدرت قطع متناسب با شرایط مدار است؛ زیرا استفاده از کلیدی با ظرفیت کمتر یا بیشتر از نیاز واقعی، عملکرد حفاظتی آن را تحت تأثیر قرار میدهد. همچنین نصب اصولی توسط افراد متخصص، رعایت استانداردهای سیم کشی و اطمینان از محکم بودن تمامی اتصالات، احتمال ایجاد گرمای موضعی و آسیب به قطعات داخلی را به حداقل میرساند. استفاده از تابلو برق استاندارد با فضای کافی برای گردش هوا نیز از افزایش دمای کلید و سایر تجهیزات جلوگیری میکند.
در کنار انتخاب و نصب صحیح، انجام سرویسهای دورهای اهمیت زیادی دارد. بازدید منظم وضعیت ظاهری کلید، تمیز کردن گردوغبار داخل تابلو، کنترل دمای تجهیزات، بررسی سلامت کابلها و ترمینالها و اندازهگیری جریان مصرفی مدار، از اقداماتی هستند که میتوانند مشکلات احتمالی را پیش از تبدیل شدن به خرابیهای جدی آشکار کنند. همچنین در محیطهای صنعتی که رطوبت، آلودگی یا ارتعاشات مکانیکی بیشتر است، لازم است فواصل بازدید کوتاهتر در نظر گرفته شود. اگر کلید اتوماتیک به دفعات در معرض اضافه بار یا اتصال کوتاه قرار گرفته باشد یا به پایان عمر مکانیکی و الکتریکی خود نزدیک شده باشد، بهتر است پیش از بروز نقص در عملکرد حفاظتی، نسبت به تعویض آن اقدام شود. رعایت این نکات ساده، احتمال خرابی MCCB را به میزان قابل توجهی کاهش داده و عملکرد مطمئن سیستم برق را در بلندمدت تضمین میکند.
