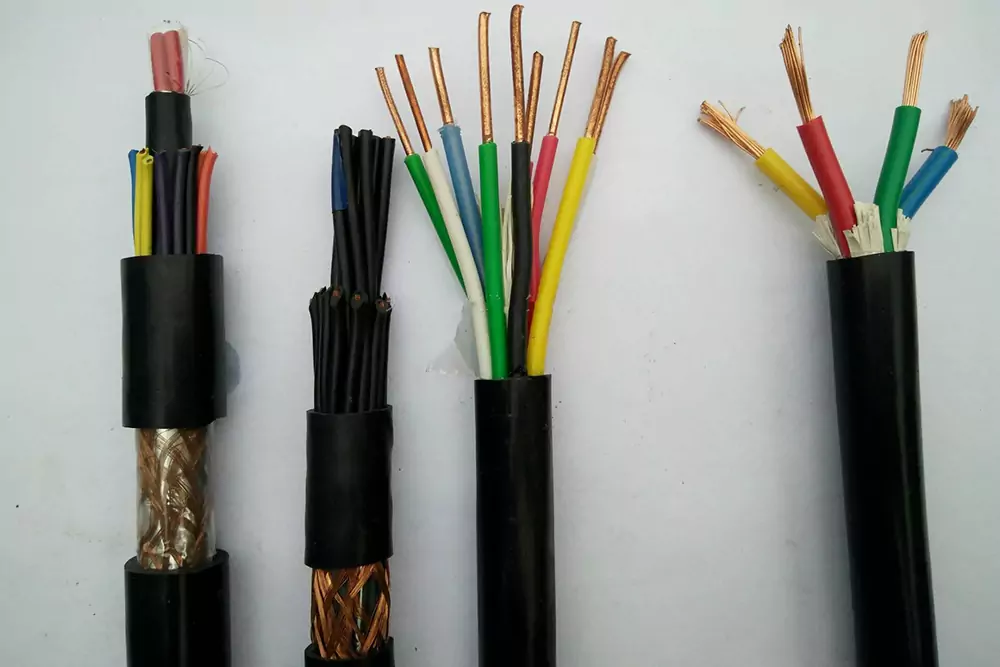

کابل کنترل چیست؟

در بسیاری از تجهیزات صنعتی، انتقال برق تنها بخشی از فرایند است و بخش مهم تر، انتقال دقیق فرمان ها و سیگنال های کنترلی بین دستگاه ها محسوب می شود. در چنین شرایطی استفاده از کابل های معمولی نمی تواند عملکرد مطمئن و بدون خطایی را تضمین کند. به همین دلیل از کابل کنترل یا کابل فرمان استفاده می شود؛ محصولی که نقش مهمی در برقراری ارتباط میان تجهیزات، تابلوهای برق، سیستم های اتوماسیون و دستگاه های صنعتی دارد.

کابل کنترل با توجه به ساختار و ویژگی های فنی خود، امکان انتقال سیگنال های الکتریکی را با کمترین میزان اختلال فراهم می کند و در بسیاری از صنایع از جمله نفت، گاز، پتروشیمی، نیروگاه ها، خطوط تولید و ساختمان های هوشمند مورد استفاده قرار می گیرد. شناخت ساختار، مشخصات، انواع و کاربردهای این کابل به انتخاب محصول مناسب برای هر پروژه کمک می کند و از بروز مشکلاتی مانند نویز، افت کیفیت سیگنال یا کاهش طول عمر سیستم جلوگیری خواهد کرد.

آشنایی با کابل کنترل و نحوه عملکرد آن

کابل کنترل نوعی کابل چند رشته ای است که برای انتقال فرمان ها، سیگنال های کنترلی و اطلاعات بین تجهیزات الکتریکی و الکترونیکی طراحی شده است. برخلاف کابل های قدرت که وظیفه انتقال انرژی الکتریکی را بر عهده دارند، این کابل ها جریان های ضعیف را با دقت بالا جابه جا می کنند تا تجهیزات بتوانند فرمان های لازم را دریافت یا ارسال کنند. به همین دلیل در مدارهای کنترلی، سیستم های اتوماسیون صنعتی، تابلوهای برق، تجهیزات ابزار دقیق و ماشین آلات صنعتی کاربرد گسترده ای دارند. طراحی این کابل ها به گونه ای است که احتمال ایجاد خطا در انتقال سیگنال به حداقل برسد و عملکرد سیستم در شرایط مختلف پایدار باقی بماند.

نحوه عملکرد کابل کنترل بر پایه انتقال سیگنال های الکتریکی میان بخش های مختلف یک سیستم است. زمانی که یک فرمان از کنترلر، سنسور یا تابلو برق صادر می شود، این کابل آن را بدون افت محسوس به مقصد منتقل می کند تا تجهیزات عملیات مورد نظر را اجرا کنند. در بسیاری از پروژه های صنعتی، کیفیت انتقال سیگنال اهمیت بیشتری نسبت به میزان جریان دارد؛ به همین دلیل برخی مدل های کابل کنترل به شیلد یا لایه های محافظ مجهز می شوند تا از تاثیر نویزهای الکترومغناطیسی جلوگیری شود. همین تفاوت باعث شده است کابل کنترل در مقایسه با کابل قدرت، کاربرد تخصصی تری در سیستم های کنترلی و اتوماسیون داشته باشد.

ساختار کابل کنترل و مشخصات فنی آن

ساختار کابل کنترل به گونه ای طراحی شده است که علاوه بر انتقال مطمئن سیگنال، مقاومت مناسبی در برابر عوامل محیطی و تنش های مکانیکی داشته باشد. مهم ترین بخش این کابل، هادی است که معمولا از مس آنیل شده ساخته می شود و وظیفه انتقال سیگنال را بر عهده دارد. هر هادی با یک لایه عایق از جنس PVC، XLPE یا سایر مواد پلیمری پوشانده می شود تا از اتصال کوتاه و نشت جریان جلوگیری شود. در فضای بین رشته ها نیز از فیلر یا مواد پرکننده استفاده می شود تا کابل شکل منظم خود را حفظ کرده و در برابر فشار و خم شدن مقاومت بیشتری داشته باشد. در برخی مدل ها نیز یک لایه شیلد برای کاهش تاثیر نویزهای الکترومغناطیسی یا آرمور برای افزایش مقاومت مکانیکی به ساختار کابل اضافه می شود و در نهایت روکش بیرونی از اجزای داخلی در برابر رطوبت، سایش و عوامل محیطی محافظت می کند.

مشخصات فنی کابل کنترل بسته به نوع کاربرد و شرایط نصب متفاوت است. این کابل ها در تعداد رشته های مختلف و با سطح مقطع های متنوع تولید می شوند تا بتوانند نیاز پروژه های کوچک تا صنایع بزرگ را پوشش دهند. ولتاژ نامی، محدوده دمای کاری، نوع هادی، جنس عایق و روکش از مهم ترین پارامترهایی هستند که هنگام انتخاب کابل باید بررسی شوند. همچنین تولیدکنندگان معتبر محصولات خود را مطابق استانداردهای ملی و بین المللی عرضه می کنند تا از نظر ایمنی، کیفیت انتقال سیگنال و دوام در شرایط کاری مختلف، عملکرد قابل اعتمادی داشته باشند. انتخاب صحیح مشخصات فنی تاثیر مستقیمی بر طول عمر تجهیزات و کاهش هزینه های تعمیر و نگهداری خواهد داشت.

ویژگی های کابل کنترل چیست؟

کابل کنترل به دلیل ساختار ویژه خود، از ویژگی هایی برخوردار است که آن را به گزینه ای مناسب برای استفاده در مدارهای کنترلی و سیستم های اتوماسیون تبدیل می کند. یکی از مهم ترین مزایای این کابل، انتقال دقیق و پایدار سیگنال است؛ موضوعی که نقش مهمی در عملکرد صحیح تجهیزات صنعتی دارد. علاوه بر این، انعطاف پذیری مناسب باعث می شود کابل به راحتی در مسیرهای مختلف نصب شود و در برابر خم شدن های متداول دچار آسیب نشود. بسیاری از مدل های کابل کنترل نیز به گونه ای طراحی می شوند که در برابر سایش، رطوبت و عوامل محیطی مقاومت قابل قبولی داشته باشند و بتوانند در شرایط کاری مختلف عملکرد خود را حفظ کنند.

از دیگر ویژگی های مهم کابل کنترل می توان به مقاومت در برابر نویزهای الکترومغناطیسی، طول عمر بالا و تنوع در تعداد رشته ها و سطح مقطع اشاره کرد. وجود مدل های شیلد دار باعث می شود احتمال اختلال در انتقال سیگنال کاهش یابد و تجهیزات حساس با دقت بیشتری کار کنند. همچنین این کابل ها در ابعاد و مشخصات فنی متنوع تولید می شوند تا برای پروژه های صنعتی، ساختمانی و تاسیساتی قابل استفاده باشند. مجموعه این ویژگی ها باعث شده است کابل کنترل به یکی از اجزای اصلی در طراحی سیستم های برق و اتوماسیون تبدیل شود.

انواع کابل کنترل یا کابل فرمان کدامند؟

کابل کنترل شیلد دار

کابل کنترل شیلد دار دارای یک لایه محافظ از جنس فویل آلومینیومی، بافت مسی یا ترکیبی از هر دو است که اطراف رشته های داخلی قرار می گیرد. وظیفه این شیلد، جلوگیری از ورود نویزهای الکترومغناطیسی و کاهش تاثیر امواج مزاحم بر سیگنال های در حال انتقال است. به همین دلیل در محیط هایی که تجهیزات برقی پرقدرت، اینورترها، موتورها یا دستگاه های مخابراتی فعالیت می کنند، استفاده از این نوع کابل اهمیت زیادی دارد. کابل کنترل شیلد دار در تابلوهای برق، سیستم های ابزار دقیق، اتاق های کنترل و خطوط اتوماسیون صنعتی کاربرد گسترده ای دارد و باعث افزایش دقت و پایداری عملکرد تجهیزات می شود.

اگرچه کابل های شیلد دار برای محیط های دارای نویز بهترین انتخاب هستند، اما در همه پروژه ها استفاده از آن ها ضروری نیست. انتخاب بین کابل شیلد دار و بدون شیلد به عواملی مانند شرایط نصب، میزان نویز محیط و حساسیت تجهیزات بستگی دارد. برای آشنایی بیشتر با تفاوت ها، مزایا و کاربرد هر کدام، پیشنهاد می کنیم مقاله تفاوت کابل شیلد دار و بدون شیلد را مطالعه کنید.

کابل کنترل آرموردار

کابل کنترل آرموردار علاوه بر ساختار معمول، به یک لایه محافظ فلزی مجهز است که از کابل در برابر ضربه، فشار، کشش و آسیب های مکانیکی محافظت می کند. این لایه معمولا از نوار یا سیم فولادی گالوانیزه ساخته می شود و باعث افزایش استحکام کابل در محیط های سخت می شود. به همین دلیل از کابل کنترل آرموردار در پروژه هایی که کابل به صورت دفنی اجرا می شود یا احتمال برخورد اجسام سنگین با آن وجود دارد، استفاده می کنند. صنایع نفت، گاز، پتروشیمی، معادن و کارخانه های بزرگ از مهم ترین مصرف کنندگان این نوع کابل هستند.

کابل کنترل سیلیکونی

کابل کنترل سیلیکونی برای محیط هایی طراحی شده است که دمای بسیار بالا یا بسیار پایین وجود دارد. عایق و روکش سیلیکونی این کابل، انعطاف پذیری خود را در شرایط دمایی مختلف حفظ می کند و در برابر حرارت، رطوبت و بسیاری از مواد شیمیایی مقاومت بالایی دارد. به همین دلیل در کوره های صنعتی، صنایع فولاد، تجهیزات گرمایشی، ماشین آلات خاص و محیط هایی که کابل های معمولی دوام کافی ندارند، مورد استفاده قرار می گیرد. همچنین این نوع کابل در برابر ترک خوردگی ناشی از تغییرات دما مقاومت بیشتری نسبت به بسیاری از کابل های رایج دارد.

در کنار مدل های معرفی شده، کابل کنترل بدون شیلد نیز یکی از انواع پرکاربرد این محصول به شمار می رود. این کابل برای محیط هایی مناسب است که احتمال ایجاد نویز الکترومغناطیسی پایین باشد و نیازی به استفاده از لایه محافظ وجود نداشته باشد. قیمت مناسب تر و ساختار ساده تر باعث شده است این نوع کابل در بسیاری از پروژه های عمومی، تابلوهای برق و مدارهای کنترلی معمولی مورد استفاده قرار گیرد.

موارد استفاده کابل کنترل

کابل کنترل در طیف گسترده ای از صنایع و تاسیسات به کار گرفته می شود و نقش مهمی در انتقال فرمان و برقراری ارتباط میان تجهیزات مختلف دارد. یکی از رایج ترین کاربردهای آن در تابلوهای برق است؛ جایی که فرمان های کنترلی بین کلیدها، رله ها، کنتاکتورها و سایر تجهیزات جابه جا می شوند. همچنین در سیستم های اتوماسیون صنعتی، خطوط تولید و کارخانه ها از این کابل برای ارتباط میان کنترلرها، سنسورها، عملگرها و تجهیزات اندازه گیری استفاده می شود تا فرایندهای تولید با دقت و سرعت بیشتری انجام شوند. استفاده از کابل کنترل در چنین محیط هایی باعث افزایش پایداری سیستم و کاهش احتمال بروز خطا در انتقال سیگنال خواهد شد.

علاوه بر صنایع تولیدی، کابل کنترل در نیروگاه ها، پست های برق، صنایع نفت، گاز و پتروشیمی، سیستم های حمل و نقل، آسانسورها، تجهیزات ابزار دقیق و ساختمان های هوشمند نیز کاربرد فراوانی دارد. در این محیط ها، عملکرد صحیح تجهیزات وابسته به انتقال دقیق اطلاعات و فرمان های کنترلی است و انتخاب کابل مناسب تاثیر مستقیمی بر ایمنی و بهره وری سیستم دارد. به همین دلیل مهندسان هنگام طراحی پروژه، نوع کابل کنترل را با توجه به شرایط محیطی، میزان نویز، تنش های مکانیکی و مشخصات فنی مورد نیاز انتخاب می کنند تا شبکه کنترلی در بلندمدت عملکردی مطمئن و پایدار داشته باشد.
