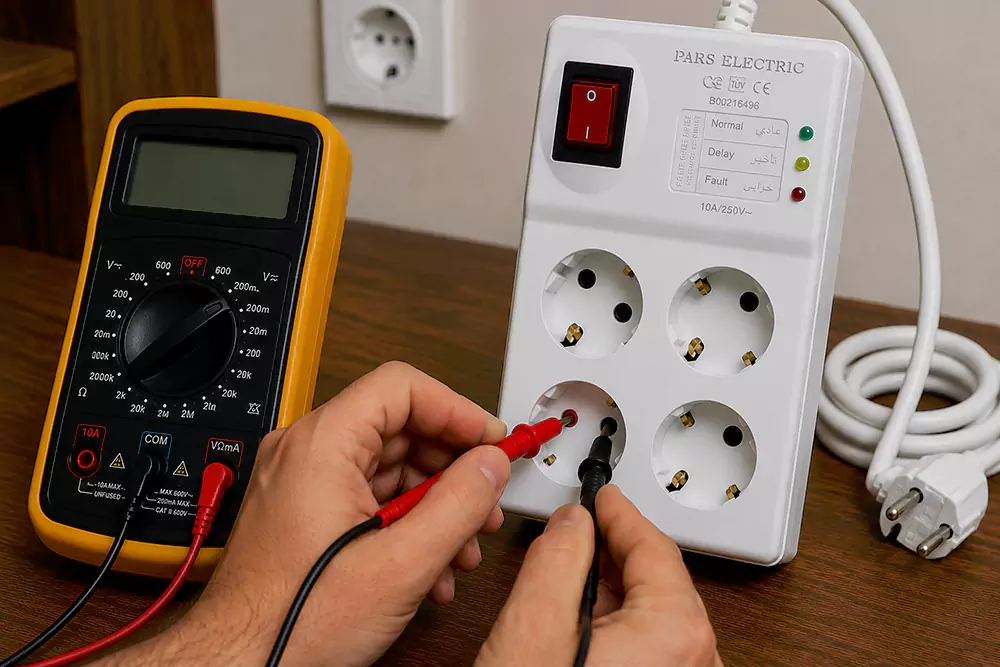

تست سلامت محافظ برق با مولتی متر

محافظ برق یکی از مهم ترین تجهیزات برای جلوگیری از آسیب دیدن وسایل برقی در برابر نوسانات ولتاژ است. با این حال، مانند هر وسیله الکتریکی دیگری، ممکن است پس از مدتی دچار خرابی شود و دیگر نتواند وظیفه خود را به درستی انجام دهد. بسیاری از افراد تصور می کنند روشن بودن چراغ محافظ به معنی سالم بودن آن است، در حالی که امکان دارد برخی از قطعات داخلی دچار نقص شده باشند و محافظ دیگر در زمان نوسان برق واکنش مناسبی نشان ندهد. به همین دلیل، بررسی دوره ای این وسیله اهمیت زیادی دارد.

یکی از دقیق ترین روش های بررسی عملکرد محافظ برق، استفاده از مولتی متر است. با کمک این ابزار می توان وضعیت ورودی و خروجی، سلامت فیوز، عملکرد رله و برخی از قطعات داخلی را ارزیابی کرد. در این مقاله مراحل تست سلامت محافظ برق با مولتی متر را به صورت گام به گام آموزش می دهیم و همچنین با رایج ترین نشانه های خرابی و روش های عیب یابی آن آشنا خواهید شد تا بتوانید درباره تعمیر یا تعویض محافظ تصمیم درستی بگیرید.

محافظ برق چگونه کار می کند

محافظ برق با کنترل ولتاژ ورودی، از انتقال نوسانات خطرناک به وسایل برقی جلوگیری می کند. زمانی که ولتاژ از محدوده استاندارد خارج شود، مدار داخلی محافظ جریان برق را برای مدت مشخصی قطع می کند تا شرایط شبکه به حالت عادی بازگردد. پس از پایدار شدن ولتاژ، برق دوباره به خروجی منتقل می شود و دستگاه های متصل می توانند بدون خطر به کار خود ادامه دهند. این فرایند به کمک قطعاتی مانند رله، فیوز و مدار کنترل انجام می شود که هر کدام وظیفه مشخصی در عملکرد محافظ دارند.

اگر می خواهید با نحوه عملکرد قطعات داخلی، انواع محافظ برق و سازوکار دقیق این وسیله بیشتر آشنا شوید، پیشنهاد می کنیم مقاله محافظ برق چه کاری انجام می دهد را مطالعه کنید. آشنایی با نحوه عملکرد این دستگاه باعث می شود هنگام تست با مولتی متر، علت نتایج به دست آمده را بهتر درک کنید و بتوانید خرابی های احتمالی را راحت تر تشخیص دهید.

ابزارها و نکات ایمنی قبل از تست

قبل از شروع تست سلامت محافظ برق با مولتی متر باید ابزار مناسب را آماده کنید. مهم ترین وسیله، یک مولتی متر دیجیتال سالم و کالیبره است که قابلیت اندازه گیری ولتاژ AC، مقاومت و تست پیوستگی را داشته باشد. علاوه بر آن، وجود یک پیچ گوشتی عایق، دستکش مناسب و در صورت نیاز یک مصرف کننده ساده مانند لامپ یا شارژر می تواند روند بررسی را آسان تر کند. اگر قصد دارید قاب محافظ را باز کنید، بهتر است از محیطی خشک و دارای نور کافی استفاده کنید تا احتمال خطا یا آسیب دیدگی کاهش یابد.

رعایت نکات ایمنی در زمان انجام این تست اهمیت زیادی دارد، زیرا محافظ برق مستقیما با برق شهری در ارتباط است. پیش از باز کردن قاب یا اندازه گیری مقاومت، حتما دوشاخه محافظ را از پریز جدا کنید و چند دقیقه صبر کنید تا بار الکتریکی باقی مانده تخلیه شود. هنگام اندازه گیری ولتاژ نیز مولتی متر را روی رنج مناسب قرار دهید و از تماس دست با قسمت های فلزی پرهیز کنید. اگر تجربه کافی در کار با تجهیزات برقی ندارید یا علائم سوختگی شدید در محافظ مشاهده می شود، بهتر است از باز کردن دستگاه خودداری کرده و بررسی آن را به فرد متخصص بسپارید.

آموزش تست سلامت محافظ برق با مولتی متر

بررسی ظاهری و علائم خرابی محافظ برق

اولین مرحله تست، بررسی ظاهر محافظ برق است. بسیاری از خرابی ها بدون استفاده از ابزار نیز قابل تشخیص هستند و همین بررسی اولیه می تواند از صرف زمان برای انجام تست های غیرضروری جلوگیری کند. بدنه محافظ را از نظر ترک خوردگی، تغییر رنگ، ذوب شدگی یا آثار سوختگی بررسی کنید. همچنین کابل، دوشاخه و پریزهای خروجی نباید دچار پارگی، شکستگی یا شل شدگی باشند. اگر بوی سوختگی یا آثار داغ شدن بیش از حد مشاهده شود، احتمال آسیب دیدن قطعات داخلی بسیار زیاد است.

چراغ نشانگر نیز اطلاعات مفیدی درباره وضعیت دستگاه ارائه می دهد. روشن نشدن چراغ، خاموش شدن ناگهانی یا تغییر رفتار آن می تواند نشانه خرابی مدار داخلی یا فیوز باشد. البته روشن بودن چراغ به تنهایی نشان دهنده سلامت کامل محافظ نیست و برای اطمینان باید مراحل بعدی تست نیز انجام شود. در صورتی که ظاهر دستگاه کاملا سالم باشد، می توان بررسی های دقیق تر را با مولتی متر ادامه داد.

تست ولتاژ ورودی و خروجی محافظ برق

برای بررسی عملکرد محافظ، ابتدا مولتی متر را روی اندازه گیری ولتاژ متناوب یا AC قرار دهید. ولتاژ ورودی را از محل اتصال دوشاخه یا ورودی مدار اندازه گیری کنید. در شرایط عادی، مقدار اندازه گیری شده باید نزدیک به ولتاژ برق شهری باشد. اگر ولتاژ ورودی وجود نداشته باشد، مشکل از شبکه برق یا پریز است و نه از خود محافظ.

پس از اطمینان از وجود برق ورودی، ولتاژ خروجی محافظ را اندازه گیری کنید. اگر دستگاه در وضعیت عادی قرار داشته باشد، مقدار ولتاژ خروجی نیز باید نزدیک به ولتاژ ورودی باشد. در صورتی که ولتاژ ورودی وجود داشته اما خروجی صفر یا بسیار کمتر از مقدار استاندارد باشد، احتمال خرابی فیوز، رله یا مدار کنترل افزایش می یابد. همچنین اگر مقدار خروجی ناپایدار باشد یا به طور مداوم تغییر کند، محافظ عملکرد قابل اعتمادی ندارد و باید بررسی بیشتری روی قطعات داخلی انجام شود.

تست فیوز و رله داخلی محافظ برق

برای تست فیوز، ابتدا محافظ را کاملا از برق جدا کنید و در صورت امکان قاب آن را باز کنید. مولتی متر را روی حالت تست پیوستگی یا اندازه گیری مقاومت قرار دهید و دو سر پراب را به دو طرف فیوز متصل کنید. اگر مولتی متر اتصال را نشان دهد یا مقدار مقاومت بسیار کم باشد، فیوز سالم است. اما اگر هیچ اتصالی برقرار نشود یا مقاومت بی نهایت نمایش داده شود، فیوز سوخته و باید تعویض شود.

پس از بررسی فیوز، نوبت به تست رله داخلی می رسد. رله وظیفه قطع و وصل جریان برق را بر عهده دارد و خرابی آن می تواند باعث نرسیدن برق به خروجی یا قطع نشدن جریان هنگام نوسان شود. در برخی مدل ها هنگام وصل شدن برق، صدای کلیک رله شنیده می شود که نشانه فعال شدن آن است. اگر این صدا وجود نداشته باشد یا اندازه گیری مقاومت پایه های رله نتایج غیرعادی نشان دهد، احتمال خرابی رله زیاد است و بهتر است توسط فرد متخصص تعویض یا بررسی شود.

بررسی عملکرد محافظ در برابر نوسانات برق

آخرین مرحله، ارزیابی عملکرد واقعی محافظ در شرایط عادی است. پس از اتمام تست های قبلی، محافظ را به برق متصل کرده و رفتار آن را هنگام روشن شدن بررسی کنید. در بیشتر مدل ها پس از اتصال به برق، چند ثانیه تا چند دقیقه تاخیر ایجاد می شود و سپس خروجی فعال خواهد شد. این تاخیر بخشی از عملکرد طبیعی دستگاه است و برای محافظت از وسایل برقی در نظر گرفته شده است.

اگر محافظ بدون تاخیر برق را به خروجی منتقل کند، دائما قطع و وصل شود یا در زمان وجود ولتاژ غیرعادی همچنان برق را عبور دهد، احتمال خرابی مدار کنترل یا رله وجود دارد. همچنین اگر پس از انجام تمام تست های قبلی نتایج غیرعادی مشاهده شود، می توان نتیجه گرفت که محافظ دیگر عملکرد مطمئنی ندارد و استفاده از آن ممکن است خطر آسیب رسیدن به وسایل برقی را افزایش دهد. در چنین شرایطی، بررسی تخصصی یا تعویض دستگاه بهترین راهکار خواهد بود.

عیب یابی مشکلات رایج محافظ برق

خرابی محافظ برق همیشه به معنی از کار افتادن کامل آن نیست. گاهی دستگاه روشن می شود اما خروجی ندارد، در برخی موارد برق را بدون تاخیر منتقل می کند یا هنگام نوسان ولتاژ واکنشی نشان نمی دهد. شناخت این نشانه ها به شما کمک می کند قبل از باز کردن محافظ یا تعویض آن، علت احتمالی مشکل را تشخیص دهید. در بسیاری از مواقع، بررسی ولتاژ ورودی و خروجی، تست فیوز و ارزیابی عملکرد رله می تواند منشا ایراد را مشخص کند. البته اگر قطعات داخلی دچار آسیب جدی شده باشند، تعمیر همیشه مقرون به صرفه نیست و تعویض محافظ گزینه مطمئن تری خواهد بود.

در ادامه، رایج ترین مشکلات محافظ برق و علت های احتمالی هر یک را بررسی می کنیم. این موارد بر اساس خرابی هایی انتخاب شده اند که کاربران بیشتر با آن ها مواجه می شوند و در اغلب مدل های محافظ برق نیز مشترک هستند.

قطع نشدن برق هنگام نوسان

یکی از مهم ترین وظایف محافظ برق، قطع جریان در زمان افزایش یا کاهش شدید ولتاژ است. اگر هنگام نوسان برق همچنان خروجی فعال بماند، محافظ دیگر نمی تواند از وسایل برقی محافظت کند. این مشکل معمولا به دلیل خرابی مدار کنترل، رله یا فرسودگی قطعات داخلی به وجود می آید.

در چنین شرایطی ابتدا ولتاژ خروجی را با مولتی متر بررسی کنید. اگر با وجود نوسان شدید برق، خروجی همچنان مقدار طبیعی را نشان دهد و محافظ هیچ واکنشی نداشته باشد، احتمال خرابی مدار بسیار زیاد است. استفاده از چنین محافظی می تواند خطر آسیب دیدن دستگاه های برقی را افزایش دهد.

نداشتن برق خروجی

گاهی چراغ محافظ روشن است اما هیچ برقی از پریزهای خروجی دریافت نمی شود. این وضعیت معمولا به دلیل سوختن فیوز، خرابی رله یا قطع شدن مسیر داخلی مدار ایجاد می شود. در برخی مدل ها نیز پایان نیافتن زمان تاخیر ممکن است باعث شود خروجی برای مدت کوتاهی فعال نشود.

اگر پس از پایان زمان تاخیر همچنان خروجی وجود نداشت، ابتدا فیوز را با مولتی متر تست کنید. سپس ولتاژ ورودی و خروجی را اندازه بگیرید. وجود ولتاژ در ورودی و نبود آن در خروجی، نشان دهنده وجود ایراد در بخش داخلی محافظ است.

افزایش غیرعادی ولتاژ یا جریان خروجی

ولتاژ خروجی محافظ باید اختلاف بسیار کمی با ولتاژ ورودی داشته باشد. اگر مقدار اندازه گیری شده به شکل غیرعادی بیشتر یا کمتر از مقدار استاندارد باشد، احتمال خرابی مدار کنترل یا قطعات الکترونیکی داخلی وجود دارد. این وضعیت ممکن است باعث عملکرد نامناسب وسایل برقی شود.

در برخی موارد، افزایش جریان نیز به دلیل اتصال تجهیزات پرمصرف یا ایجاد اتصال کوتاه در مدار داخلی محافظ رخ می دهد. اگر هنگام تست، مقادیر غیرطبیعی مشاهده کردید، از استفاده مجدد محافظ خودداری کنید تا از آسیب رسیدن به تجهیزات متصل جلوگیری شود.

داغ شدن یا ایجاد بوی سوختگی

افزایش دمای بدنه یا استشمام بوی سوختگی از نشانه هایی است که نباید نادیده گرفته شود. این وضعیت معمولا به دلیل اضافه بار، خرابی رله، فرسودگی سیم کشی داخلی یا آسیب دیدن قطعات الکترونیکی ایجاد می شود. ادامه استفاده از محافظ در این شرایط می تواند خطر آتش سوزی یا آسیب به وسایل برقی را افزایش دهد.

اگر هنگام بررسی متوجه تغییر رنگ بدنه، ذوب شدن پلاستیک یا بوی غیرعادی شدید، محافظ را بلافاصله از برق جدا کنید. در این شرایط، انجام تست با مولتی متر تنها زمانی توصیه می شود که آثار سوختگی شدید وجود نداشته باشد؛ در غیر این صورت بهتر است دستگاه تعویض شود.

دلایل خراب شدن محافظ برق

محافظ برق نیز مانند سایر تجهیزات الکترونیکی عمر محدودی دارد و پس از مدتی ممکن است کارایی خود را از دست بدهد. مهم ترین عامل خرابی این وسیله، قرار گرفتن مداوم در معرض نوسانات شدید برق است. هر بار که محافظ از وسایل برقی در برابر افزایش یا کاهش ولتاژ محافظت می کند، بخشی از ظرفیت قطعات داخلی آن مصرف می شود. به همین دلیل، محافظی که چند سال در شرایط سخت کار کرده است، ممکن است دیگر نتواند مانند روز اول عمل کند. علاوه بر این، استفاده از دستگاه های پرمصرف، اتصال بار بیش از ظرفیت و کیفیت پایین ساخت نیز از عوامل موثر در کاهش عمر محافظ هستند.

عوامل محیطی نیز نقش مهمی در خرابی این وسیله دارند. قرار گرفتن محافظ در محیط های مرطوب، دمای بالا، گرد و غبار یا مجاورت منابع حرارتی می تواند باعث آسیب دیدن مدار داخلی و کاهش عملکرد آن شود. همچنین وارد شدن ضربه، کشیده شدن کابل یا استفاده از دوشاخه و پریزهای فرسوده احتمال بروز ایراد را افزایش می دهد. برای افزایش طول عمر محافظ، بهتر است همیشه از مدلی متناسب با توان مصرفی تجهیزات استفاده کنید، از اتصال وسایل پرمصرف خارج از ظرفیت خودداری کنید و وضعیت ظاهری و عملکرد آن را به صورت دوره ای بررسی کنید.

سوالات متداول

• آیا بدون باز کردن محافظ می توان آن را تست کرد؟ بله. بخش زیادی از بررسی ها بدون باز کردن قاب محافظ امکان پذیر است. اندازه گیری ولتاژ ورودی و خروجی، بررسی عملکرد چراغ نشانگر و ارزیابی رفتار محافظ هنگام اتصال به برق، اطلاعات مناسبی درباره سلامت دستگاه ارائه می دهند. تنها برای تست مستقیم فیوز یا برخی قطعات داخلی ممکن است نیاز به باز کردن قاب باشد.
• بهترین مولتی متر برای تست محافظ برق چیست؟ برای این کار یک مولتی متر دیجیتال با قابلیت اندازه گیری ولتاژ AC، مقاومت و تست پیوستگی کافی است. دقت اندازه گیری، کیفیت پراب ها و داشتن قابلیت انتخاب خودکار رنج می تواند انجام تست را ساده تر و نتایج را دقیق تر کند.
• هر چند وقت یک بار باید محافظ برق را تست کنیم؟ اگر محافظ به طور مداوم استفاده می شود، بهتر است هر شش ماه تا یک سال یک بار عملکرد آن بررسی شود. همچنین پس از وقوع نوسانات شدید برق، قطع و وصل های مکرر یا مشاهده هرگونه رفتار غیرعادی، انجام تست توصیه می شود تا از سالم بودن دستگاه اطمینان حاصل شود.
• چه زمانی باید محافظ برق را تعویض کنیم؟ اگر محافظ در تست های انجام شده ولتاژ خروجی مناسبی نداشته باشد، هنگام نوسانات برق عملکرد درستی نشان ندهد، دچار سوختگی، تغییر رنگ، بوی نامطبوع یا آسیب فیزیکی شده باشد، تعویض آن بهترین انتخاب است. استفاده از محافظ معیوب می تواند باعث آسیب رسیدن به وسایل برقی شود و هزینه ای به مراتب بیشتر از خرید یک محافظ جدید ایجاد کند.
